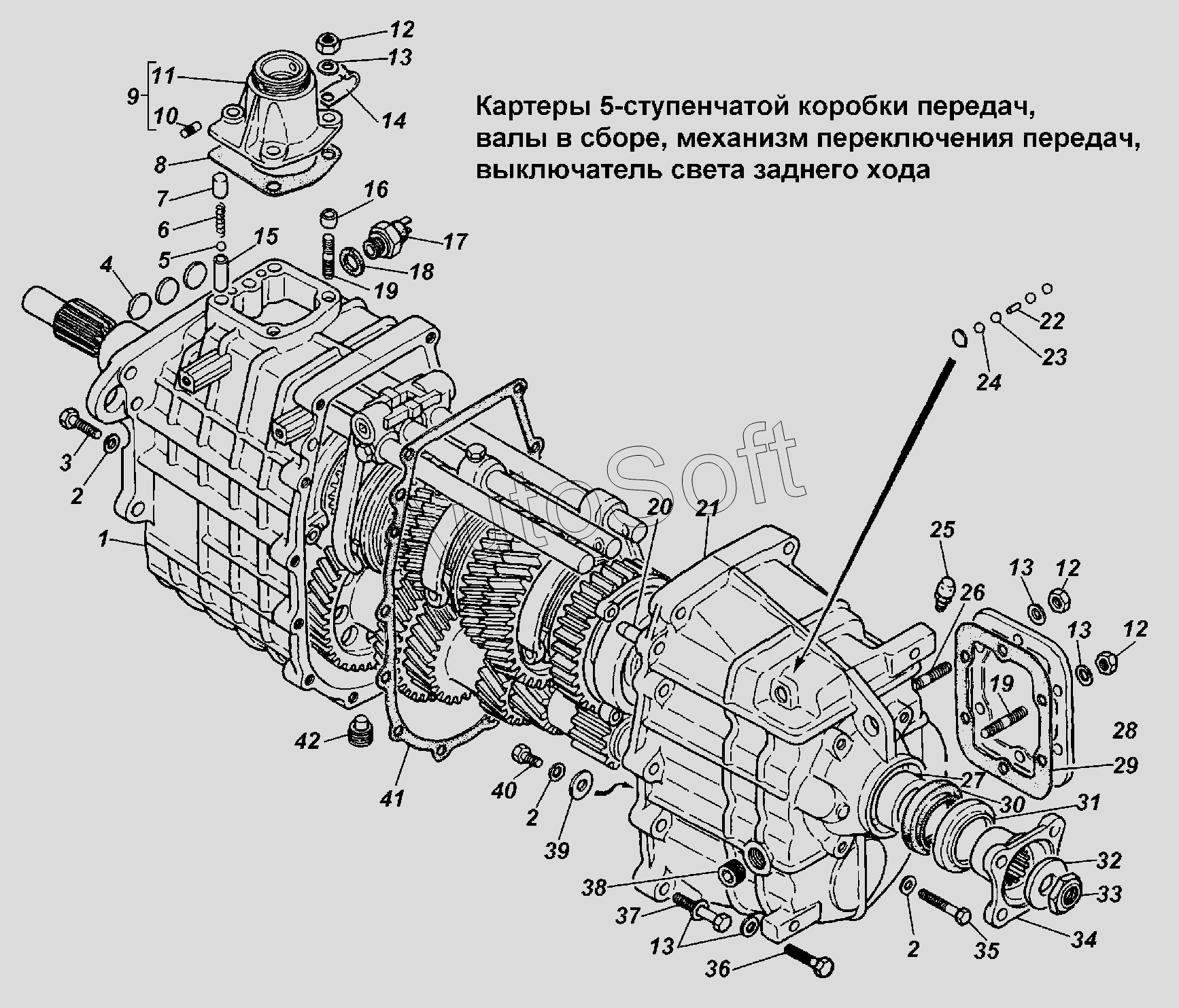

Каталог запасных частей к технике: ГАЗ-3308 (2002). Картеры 5-ступенчатой коробки передач, валы в сборе, механизм переключения передач
32
22
23
24
25
26
27
28
29
30
31
21
33
34
35
36
37
38
39
40
41
42
11
1
2
2
2
3
4
5
6
7
8
9
10
12
12
12
13
13
13
13
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Картер передний коробки передач | |
| 2 | 4***0 | Шайба пружинная коническая | |
| 3 | 2***9 | Болт М8-6gх35 ОСТ 37.001.122-96 | |
| 4 | 2***9 | Заглушка 24 ОСТ 37.001.173-82 | |
| 5 | 4***4 | Шарик Б11,112-200 (306203-П) | |
| 6 | 4***6 | Пружина фиксатора | |
| 7 | 3***9 | Заглушка втулки фиксатора | |
| 8 | 3***1 | Прокладка картера рычага | |
| 9 | 3***8 | Картер рычага переключения передач | |
| 10 | 2***П | Штифт 6х14 установочный | |
| 11 | 3***3 | Картер рычага переключения передач | |
| 12 | 2***9 | Гайка М10х1-6Н | |
| 13 | 4***1 | Шайба 10х20 коническая | |
| 14 | 2***1 | Скоба | |
| 15 | 4***7 | Гнездо пружины фиксатора | |
| 16 | 4***9 | Втулка установочная | |
| 17 | В***Т | Выключатель света заднего хода (ВК418-3716000-Т) | |
| 17 | В***Т | Выключатель света заднего хода (ВК418А-3716000-Т) | |
| 18 | 2***Б | Прокладка выключателя света заднего хода | |
| 19 | 2***9 | Шпилька М10х(1,5-Сп/1-4h)х24 ОСТ 37.001.180-96 | |
| 20 | 3***7 | Штифт центрирующий картеров коробки передач | |
| 21 | 3***6 | Картер задний коробки передач | |
| 22 | 3***П | Штифт 4,5х16,4 | |
| 23 | 4***5 | Шарик 10-100 ГОСТ 3722-81 | |
| 24 | 2***8 | Заглушка 16 | |
| 25 | 2***П | Сапун в сборе | |
| 26 | 2***9 | Шпилька М10х(1,5-Сп/1-4h)х30 ОСТ 37.001.180-96 | |
| 27 | 3***6 | Кольцо распорное | |
| 28 | 4***0 | Крышка люка картера | |
| 29 | 4***1 | Прокладка крышки люка | |
| 30 | 5***А | Манжета в сборе | |
| 31 | 3***4 | Заглушка картера | |
| 32 | 5***2 | Шайба фланца | |
| 33 | 5***7 | Гайка М22х1,5 | |
| 34 | 3***0 | Фланец вторичного вала | |
| 35 | 2***9 | Болт М8-6gх50 ОСТ 37.001.123-96 | |
| 36 | 2***9 | Болт М10-6gх45 ОСТ 37.001.123-96 | |
| 37 | 2***9 | Болт М10-6gх55 ОСТ 37.001.122-96 | |
| 38 | 2***9 | Пробка КГ1/2" | |
| 39 | 2***9 | Шайба 8,5 | |
| 40 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 41 | 3***8 | Прокладка картеров | |
| 42 | 3***8 | Пробка магнитная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
