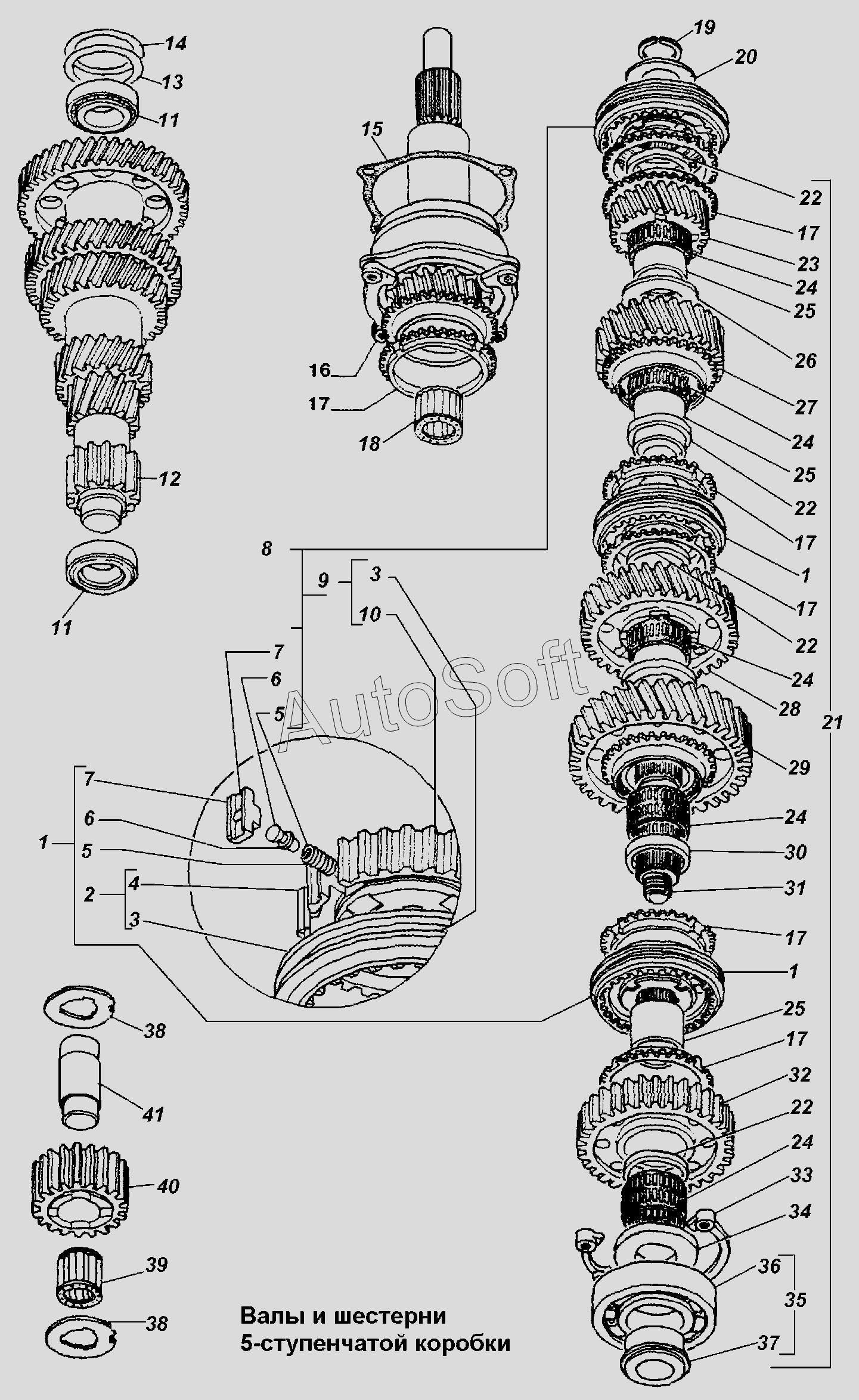

Каталог запасных частей к технике: ГАЗ-3308 (2002). Валы и шестерни 5-ступенчатой коробки
32
22
22
22
22
23
24
24
24
24
24
25
25
25
26
27
28
29
30
31
21
33
34
35
36
37
38
38
39
40
41
11
11
1
1
1
2
3
3
4
5
5
6
6
7
7
8
9
10
12
13
14
15
16
17
17
17
17
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Синхронизатор | |
| 2 | 3***4 | Муфта синхронизатора 1,2,3 передач и заднего хода со ступице | |
| 3 | 3***7 | Муфта синхронизатора | |
| 4 | 3***9 | Ступица синхронизатора 2 и 3 передач | |
| 5 | 3***0 | Пружина синхронизатора | |
| 6 | 3***9 | Фиксатор синхронизатора | |
| 7 | 3***1 | Сухарик синхронизатора | |
| 8 | 3***1 | Синхронизатор 4 и 5 передач | |
| 9 | 3***2 | Муфта синхронизатора 4 и 5 передач со ступицей | |
| 10 | 3***1 | Ступица синхронизатора 4 и 5 передач | |
| 11 | 7***А | Подшипник промежуточного вала | |
| 12 | 3***0 | Вал промежуточный коробки передач | |
| 13 | 3***3 | Прокладка регулировочная | |
| 14 | 3***2 | Прокладка регулировочная | |
| 15 | 3***2 | Прокладка крышки первичного вала | |
| 16 | 3***2 | Вал первичный с крышкой | |
| 16 | 3***2 | Вал первичный с крышкой | |
| 17 | 3***8 | Кольцо синхронизатора | |
| 18 | 2***6 | Подшипник ГОСТ 520-89 | |
| 19 | 4***7 | Кольцо Б35 | |
| 20 | 3***5 | Шайба пружинная вторичного вала | |
| 21 | 3***0 | Вал вторичный коробки передач | |
| 22 | 3***3 | Кольцо распорное | |
| 23 | 3***4 | Шестерня 4 передачи вторичного вала с кольцом синхронизатора | |
| 24 | 6***Е | Подшипник ГОСТ 520-89 | |
| 25 | 3***5 | Втулка шестерен вторичного вала | |
| 26 | 3***4 | Шайба шестерен вторичного вала | |
| 27 | 3***4 | Шестерня 3 передачи вторичного вала с кольцом синхронизатора | |
| 28 | 3***1 | Шестерня 2 передачи вторичного вала с кольцом синхронизатора | |
| 29 | 3***8 | Шестерня 1 передачи вторичного вала с кольцом синхронизатора | |
| 30 | 3***3 | Кольцо распорное | |
| 31 | 3***5 | Вал вторичный | |
| 32 | 3***0 | Шестерня заднего хода вторичного вала с кольцом синхронизатор | |
| 33 | 3***3 | Полукольцо подшипника вторичного вала | |
| 34 | 3***5 | Шайба заднего подшипника вторичного вала | |
| 35 | 3***0 | Подшипник вторичного вала на втулке | |
| 36 | 6***У | Подшипник вторичного вала 6-311АКУ | |
| 37 | 3***1 | Втулка подшипника вторичного вала | |
| 38 | 3***1 | Шайба упорная шестерни заднего хода | |
| 39 | 6***6 | Подшипник ГОСТ 520-89 | |
| 40 | 3***0 | Шестерня промежуточная заднего хода | |
| 41 | 3***0 | Ось шестерни заднего хода |
