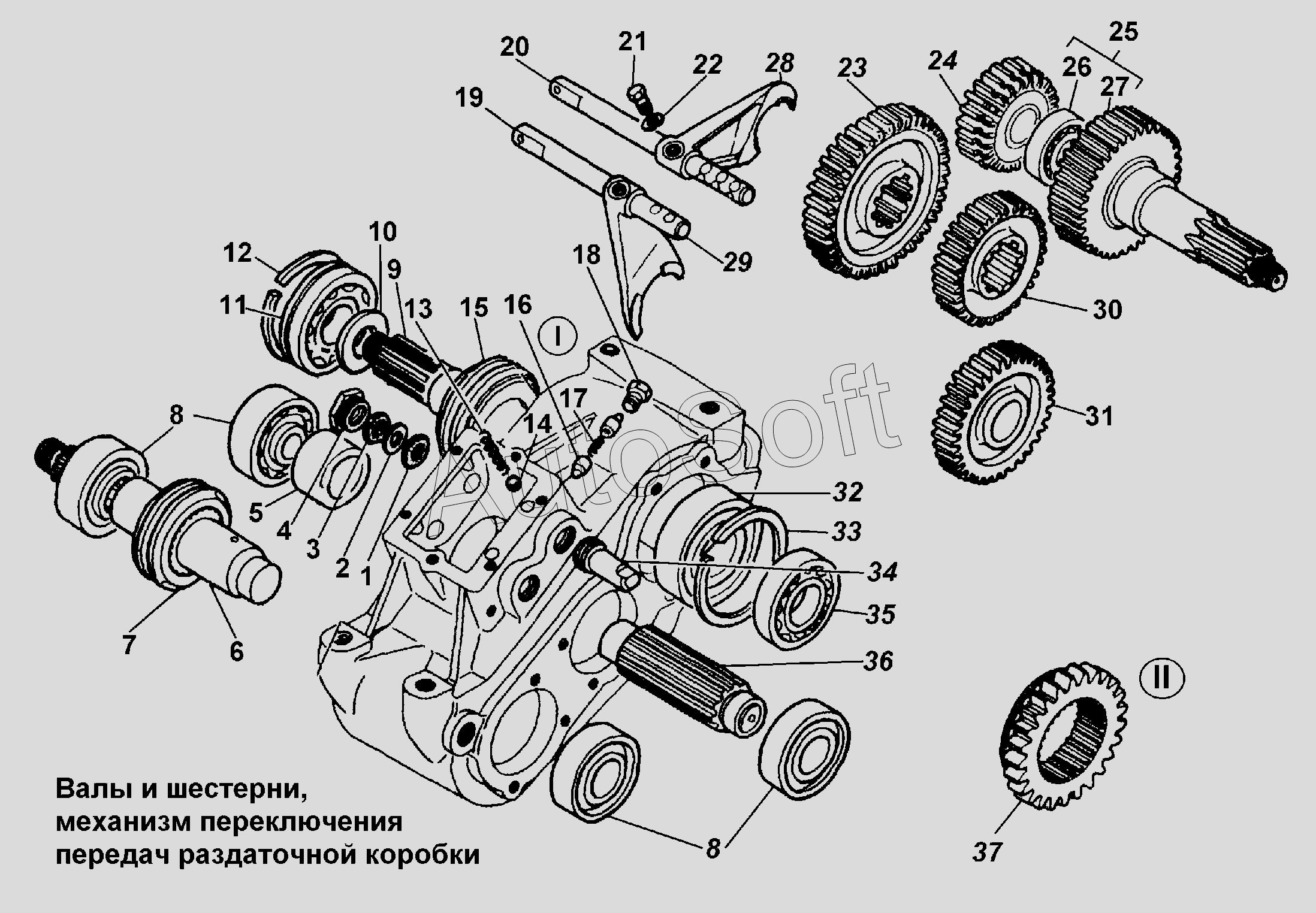

Каталог запасных частей к технике: ГАЗ-3308 (2002). Валы и шестерни, механизм переключения передач раздаточной коробки
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Сальник штоков | |
| 2 | 2***П | Шайба 16,5 | |
| 3 | 6***3 | Кольцо уплотнительное сальника штоков | |
| 4 | 6***2 | Гайка сальника штоков | |
| 5 | 6***9 | Втулка распорная | |
| 6 | 6***0 | Вал привода переднего моста | |
| 7 | 2***0 | Муфта синхронизатора третьей и четвертой передач | |
| 8 | 6***А | Подшипник 6У-7307 ГОСТ 27365-87 | |
| 9 | 6***5 | Вал первичный | |
| 9 | 6***1 | Вал первичный раздаточной коробки | |
| 10 | 6***5 | Шайба упорная подшипника первичного вала | |
| 11 | 5***7 | Подшипник 50407 ГОСТ 2893-82 | |
| 12 | 6***2 | Кольцо стопорное подшипника вторичного вала | |
| 13 | 5***7 | Пружина фиксатора | |
| 14 | 4***6 | Шарик 9,525-40 | |
| 15 | 5***0 | Муфта | |
| 16 | 6***5 | Ползун стопорный штоков переключения | |
| 17 | М***4 | Пружина стопорных ползунов механизма переключения передач | |
| 18 | 3***П | Пробка К1/4" | |
| 19 | 6***2 | Шток вилки включения переднего моста | |
| 20 | 6***0 | Шток вилки включения заднего моста | |
| 21 | 2***9 | Болт М8х22 | |
| 22 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 23 | 6***8 | Шестерня промежуточного вала | |
| 24 | 6***9 | Шестерня включения понижающей передачи | |
| 25 | 6***5 | Вал вторичный | |
| 26 | 1***М | Подшипник | |
| 27 | 6***6 | Вал вторичный | |
| 28 | 6***0 | Вилка включения заднего моста | |
| 28 | 6***0 | Вилка включения заднего моста | |
| 29 | 6***2 | Вилка включения переднего моста | |
| 30 | 6***0 | Шестерня промежуточного вала | |
| 31 | 6***9 | Шестерня вала привода переднего моста | |
| 32 | 1***М | Подшипник 12309 КМ ГОСТ 8328-75 | |
| 33 | А***0 | Кольцо стопорное шайбы приставной | |
| 34 | 6***1 | Колпак штоков | |
| 35 | А***5 | Подшипник вторичного вала задний 208 | |
| 36 | 6***5 | Вал промежуточный | |
| 37 | 6***6 | Муфта |
