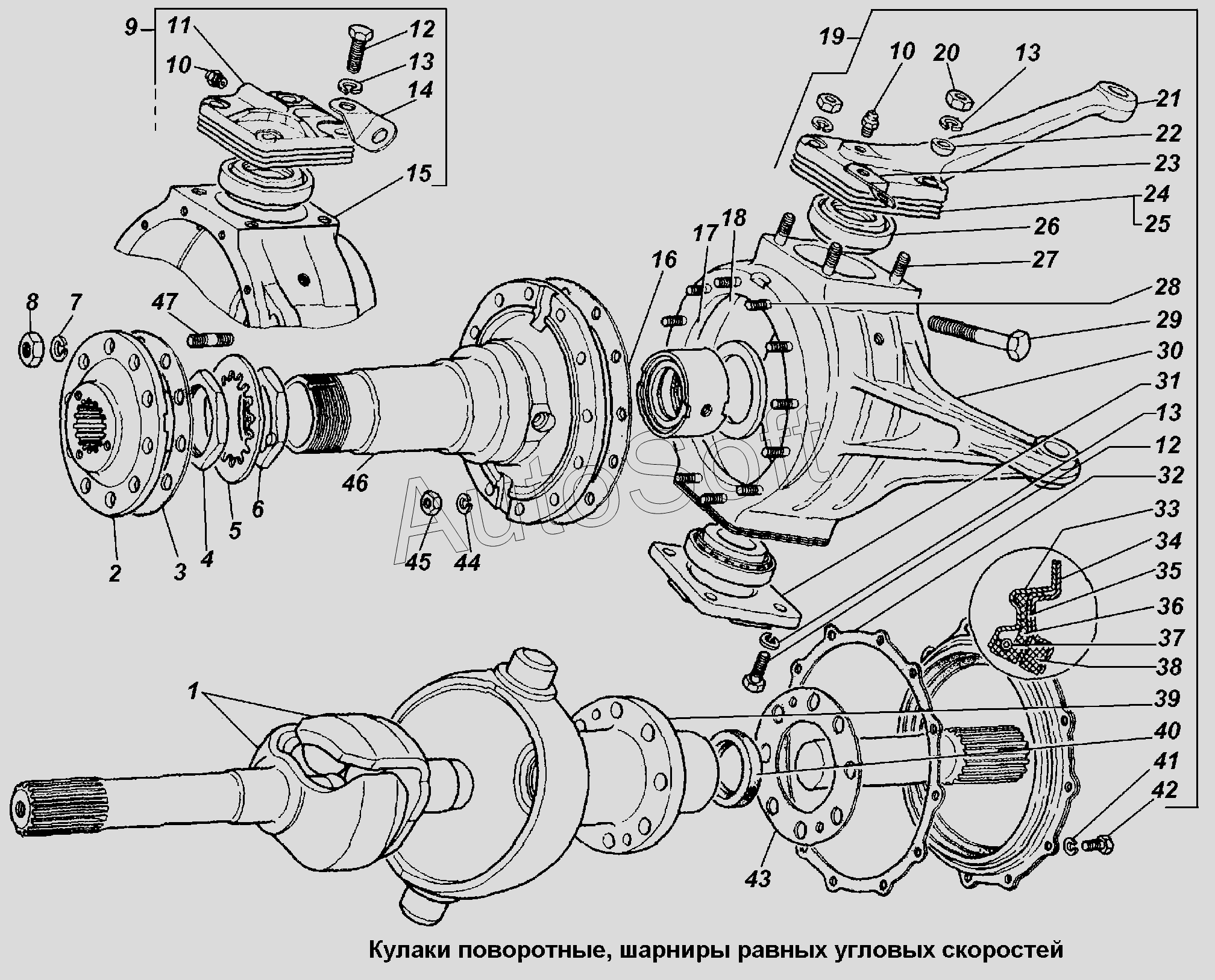

Каталог запасных частей к технике: ГАЗ-3308 (2002). Кулаки поворотные, шарниры равных угловых скоростей
36
24
25
26
27
28
29
30
31
32
33
34
35
23
37
38
39
40
41
42
43
44
45
46
47
11
1
2
3
4
5
6
7
8
9
10
10
12
12
13
13
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Шарнир поворотного кулака правый в сборе | |
| 1 | 6***1 | Шарнир поворотного кулака левый в сборе | |
| 2 | 6***1 | Фланец ведущий ступицы переднего колеса | |
| 3 | 5***8 | Прокладка полуоси | |
| 4 | 5***1 | Гайка подшипников | |
| 5 | 5***0 | Шайба стопорная гайки подшипника ступицы заднего колеса | |
| 6 | 5***1 | Гайка подшипников ступицы заднего колеса со штифтом в сборе | |
| 7 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 8 | 2***9 | Гайка Сп М14х1,5 | |
| 9 | 6***0 | Кулак поворотный без шарнира правый | |
| 10 | 2***9 | Масленка 1.3 Ц6.хр ГОСТ 19853-74 | |
| 11 | 6***7 | Накладка шкворня поворотного кулака верхняя | |
| 12 | 2***9 | Болт М12-6gх30 ОСТ 37.001.123-96 | |
| 13 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 14 | 6***5 | Кронштейн крепления гибкого шланга переднего моста правый | |
| 15 | 6***Б | Корпус поворотного кулака правый | |
| 16 | 6***4 | Прокладка корпуса поворотного кулака | |
| 17 | 4***3 | Блок сальников подвода воздуха к шинам в сборе | |
| 18 | 6***4 | Шайба упорная шарнира поворотного кулака | |
| 19 | 6***1 | Кулак поворотный без шарнира левый | |
| 20 | 2***9 | Гайка Сп М12х1,25 | |
| 21 | 6***5 | Рычаг поворотного кулака | |
| 22 | 5***Б | Втулка разжимная шпильки полуоси заднего моста | |
| 23 | 6***6 | Кронштейн крепления гибкого шланга переднего моста левый | |
| 24 | 6***8 | Прокладка регулировочная толщина 0,10 мм | |
| 25 | 6***9 | Прокладка регулировочная толщ. 0,15 мм | |
| 26 | 2***7 | Подшипник 27307 ГОСТ 7260-81 шкворня поворотного кулака | |
| 27 | 2***8 | Шпилька М12х(1,75-Сп/1,25-Сп1)х35 ОСТ 37.001.180-96 | |
| 28 | 2***2 | Шпилька М10х(1,5-Сп/1-4Н)х30 ОСТ 37.001.180-96 | |
| 29 | 4***3 | Болт М14х1,5х75 | |
| 30 | 6***Б | Корпус поворотного кулака левый | |
| 31 | 6***А | Накладка шкворня поворотного кулака нижняя | |
| 32 | 6***7 | Прокладка сальника поворотного кулака | |
| 33 | 6***Б | Корпус сальника поворотного кулака | |
| 34 | 6***Б | Обойма наружная сальника поворотного кулака | |
| 35 | 6***4 | Кольцо распорное сальника поворотного кулака | |
| 36 | 6***2 | Кольцо уплотнительное внутреннее сальника поворотного кулака | |
| 37 | 6***3 | Пружина сальника поворотного кулака | |
| 38 | 6***5 | Кольцо уплотнительное наружное сальника поворотного кулака | |
| 39 | 6***2 | Опора шаровая поворотного кулака со шкворнями | |
| 40 | 6***1 | Сальник шарнира переднего ведущего моста в сборе | |
| 41 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 42 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 43 | 6***6 | Прокладка шаровой опоры | |
| 44 | 6***0 | Цапфа поворотного кулака в сборе | |
| 44 | 6***1 | Цапфа поворотного кулака | |
| 45 | 2***9 | Гайка М10х1-6Н | |
| 46 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 47 | 4***3 | Шпилька М14х1,5-Спх35 |
