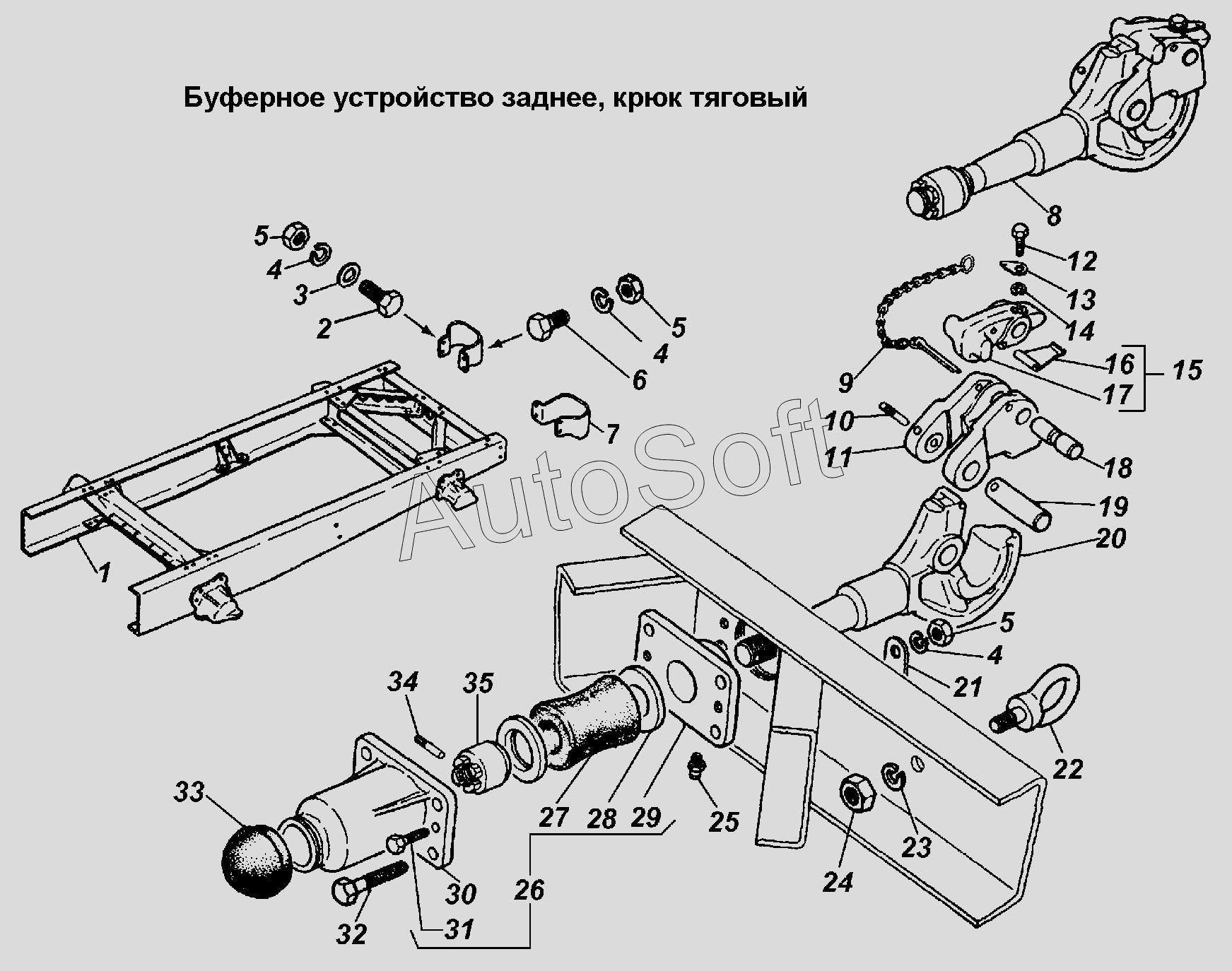

Каталог запасных частей к технике: ГАЗ-3308 (2002). Буферное устройство заднее, крюк тяговый
27
19
20
21
22
23
24
25
26
18
28
29
30
32
33
34
35
10
1
2
3
4
4
4
6
7
8
9
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4593461670 | 4***0 | Болт М14х1,5х60 | |
| 1 | 3***0 | Рама | |
| 2 | 2***9 | Болт М14х1,5-6gх35 ОСТ 37.001.123-96 | |
| 3 | 2***9 | Шайба 14 ОСТ 37.001.144-96 | |
| 4 | 2***2 | Шайба 14Л ОСТ 37.001.115-75 | |
| 6 | 2***9 | Болт М14х1,5-6gх30 ОСТ 37.001.123-96 | |
| 7 | 3***2 | Буфер задний | |
| 8 | 5***2 | Крюк буксирный в сборе | |
| 9 | 5***2 | Цепь тягового крюка в сборе | |
| 10 | 2***9 | Штифт 8х50 ОСТ 37.001.116-75 | |
| 11 | 5***6 | Защелка буксирного крюка | |
| 12 | 2***9 | Болт М8х1-6gх30 ОСТ 37.001.123-96 | |
| 13 | 5***2 | Звено цепи | |
| 14 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 15 | 5***А | Собачка защелки в сборе | |
| 16 | 5***9 | Пружина собачки буксирного крюка | |
| 17 | 5***А | Собачка защелки буксирного крюка | |
| 18 | 5***0 | Ось собачки буксирного крюка | |
| 19 | 5***1 | Палец защелки | |
| 20 | 5***4 | Крюк буксирный | |
| 21 | 6***1 | Усилитель | |
| 22 | 6***7 | Рым-болт | |
| 23 | 2***2 | Шайба 20.ОТ ОСТ 37.001.115-75 | |
| 24 | 4***8 | Гайка М20х1,5 | |
| 25 | 2***9 | Масленка 1.3 Ц6.хр ГОСТ 19853-74 | |
| 26 | 5***1 | Устройство буферное в сборе | |
| 27 | 5***5 | Буфер резиновый буксирного прибора | |
| 28 | 5***6 | Шайба амортизатора | |
| 29 | 5***5 | Кронштейн корпуса буксирного прибора | |
| 30 | 5***1 | Корпус буксирного прибора | |
| 32 | 2***9 | Болт М14х1,5-6gх50 ОСТ 37.001.123-96 | |
| 33 | 5***1 | Колпак | |
| 34 | 2***9 | Штифт 8х40 ОСТ 37.001.116-97 | |
| 35 | 5***А | Гайка упорная |
