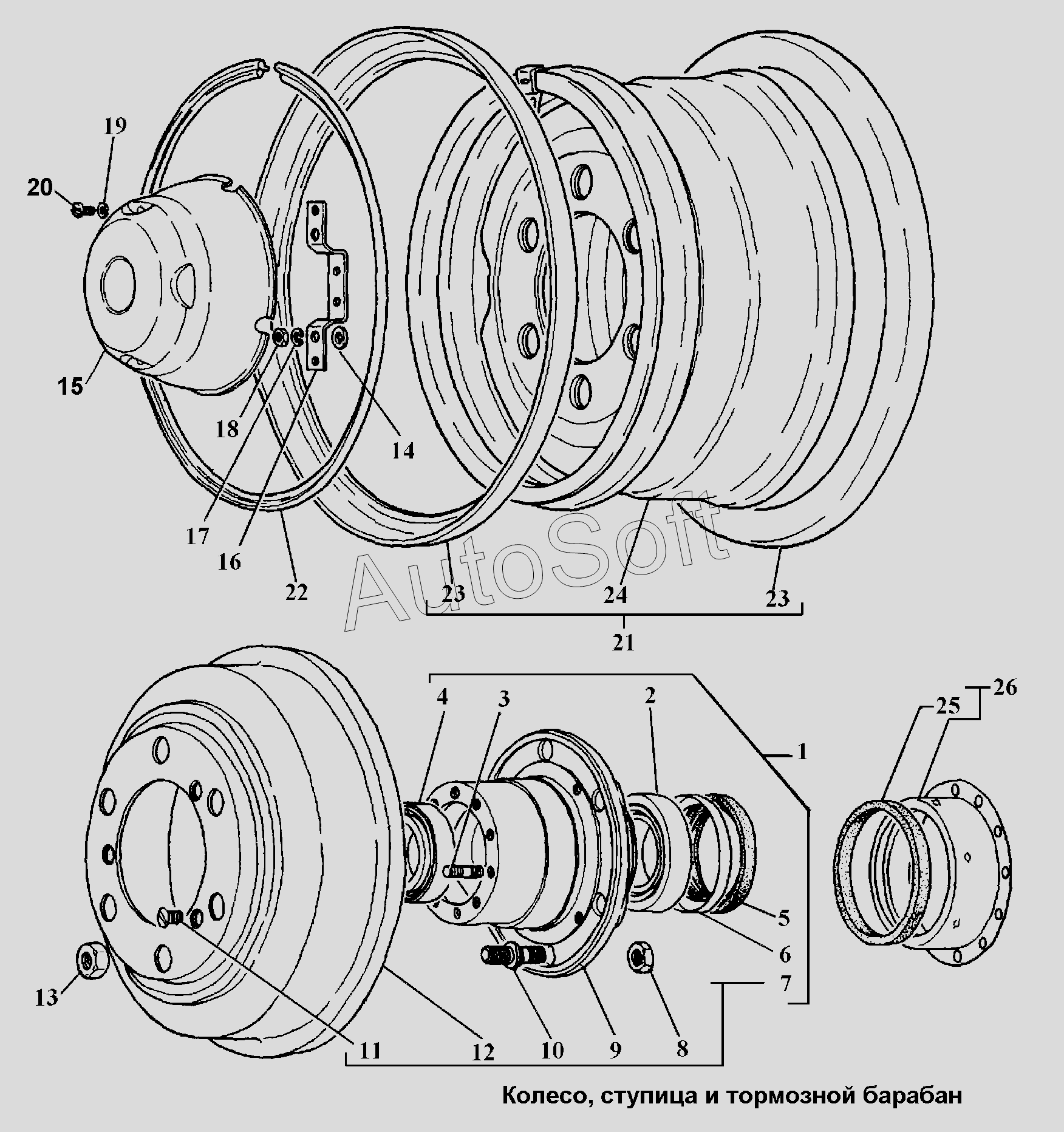

Каталог запасных частей к технике: ГАЗ-3308 (2002). Колесо, ступица и тормозной барабан
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250713-П29 | 2***9 | Гайка Б М20х1,5LН-6Н ОСТ 37.001.195-97 | |
| 3308-3103011 | 3***1 | Ступица и тормозной барабан с подшипниками левая | |
| 51-3103009-01 | 5***1 | Болт ступицы колеса с левой резьбой | |
| 66-02-3103011-04 | 6***4 | Ступица с барабаном переднего колеса левая | |
| 1 | 3***0 | Ступица и тормозной барабан с подшипниками правая | |
| 2 | 6***А | Подшипник роликовый конический 6-7515А ГОСТ 27365-87 | |
| 3 | 4***3 | Шпилька М14х(2-Сп/1,5-Сп1)х35 | |
| 4 | У***А | Подшипник ГОСТ 520-89 | |
| 5 | 5***2 | Манжета ступицы заднего колеса в сборе | |
| 6 | 5***0 | Шайба упорная сальника ступицы | |
| 7 | 6***4 | Ступица с барабаном переднего колеса правая | |
| 8 | 4***8 | Гайка М20х1,5 | |
| 9 | 6***2 | Ступица переднего колеса | |
| 10 | 5***1 | Болт ступицы переднего колеса правая резьба | |
| 11 | 2***9 | Винт М10х20 | |
| 12 | 3***0 | Барабан тормозной передний | |
| 13 | 2***9 | Гайка Б М20х1,5-6Н ОСТ 37.001.195-97 | |
| 14 | 2***9 | Шайба 16,5 | |
| 15 | 3***6 | Колпак колеса | |
| 16 | 3***5 | Кронштейн колпака с гайками | |
| 17 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 18 | 2***9 | Гайка Сп М14х1,5 | |
| 19 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 20 | 2***9 | Винт М8-6gх16 ОСТ 37.001.130-81 | |
| 21 | 6***2 | Колесо 228Г-457 в сборе | |
| 22 | 6***1 | Кольцо замочное | |
| 23 | 6***7 | Кольцо бортовое | |
| 24 | 6***5 | Основание обода в сборе | |
| 25 | 6***1 | Кольцо уплотнительное наружного сальника ступицы переднего колеса | |
| 26 | 6***0 | Сальник наружный ступицы колеса в сборе |
