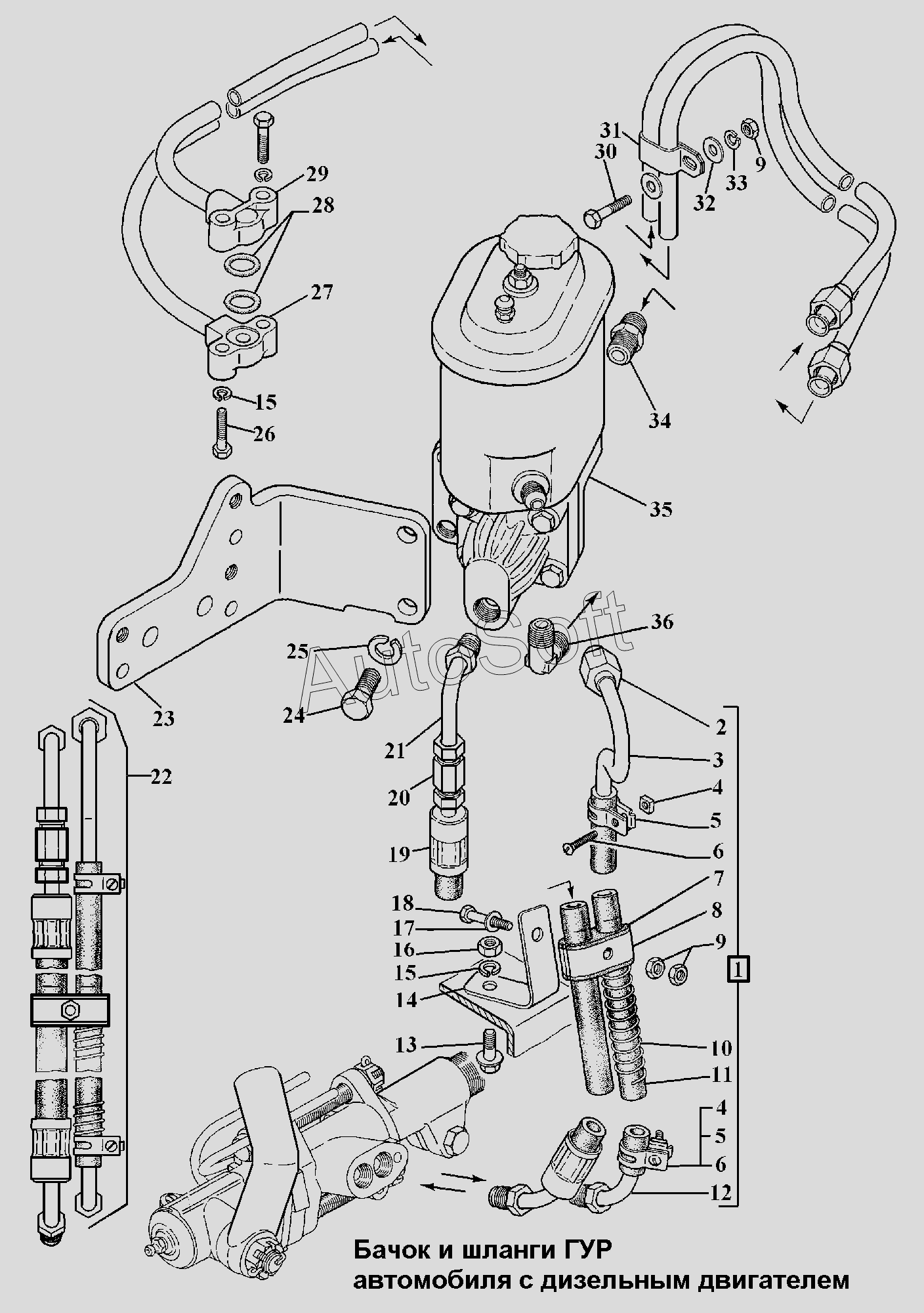

Каталог запасных частей к технике: ГАЗ-3308 (2002). Бачок и шланги ГУР автомобиля с дизельным двигателем
1
2
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ШНКФ.453479.300 | Ш***0 | Бачок с клапанами ГУР | |
| 1 | 3***8 | Шланг сливной | |
| 2 | 6***4 | Гайка накидная | |
| 3 | 4***0 | Трубка сливного шланга верхняя | |
| 4 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 5 | 2***9 | Хомут 16 | |
| 6 | 2***9 | Винт М4-6gх25 ОСТ 37.001.127-81 | |
| 7 | 6***Б | Муфта | |
| 8 | 4***3 | Скоба | |
| 9 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 10 | 4***2 | Оболочка защитная шланга | |
| 11 | 6***1 | Шланг | |
| 12 | 3***4 | Трубка сливного шланга | |
| 13 | 4***9 | Болт М8х20 | |
| 14 | 3***9 | Скоба | |
| 15 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 16 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 17 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 18 | 2***9 | Болт М6-6gх50 ОСТ 37.001.122-96 | |
| 19 | 3***0 | Шланг нагнетательный ГУР | |
| 20 | 2***9 | Муфта соединительная | |
| 21 | 3***2 | Наконечник нижний нагнетательного шланга | |
| 22 | 3***0 | Шланг сливной и нагнетательный | |
| 23 | 3***0 | Кронштейн | |
| 24 | 2***9 | Болт М12-6gх28 ОСТ 37.001.123-96 | |
| 25 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 26 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 27 | 3***8 | Трубка всасывающая гидроусилителя руля | |
| 28 | 5***7 | Кольцо | |
| 29 | 3***2 | Трубка нагнетательная гидроусилителя руля | |
| 30 | 2***9 | Болт М6-6gх30 ОСТ 37.001.123-96 | |
| 31 | 5***6 | Скоба двойная | |
| 32 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 33 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 34 | 4***8 | Штуцер прямой | |
| 35 | 3***0 | Бачок с клапанами ГУР | |
| 36 | 4***0 | Штуцер угловой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
