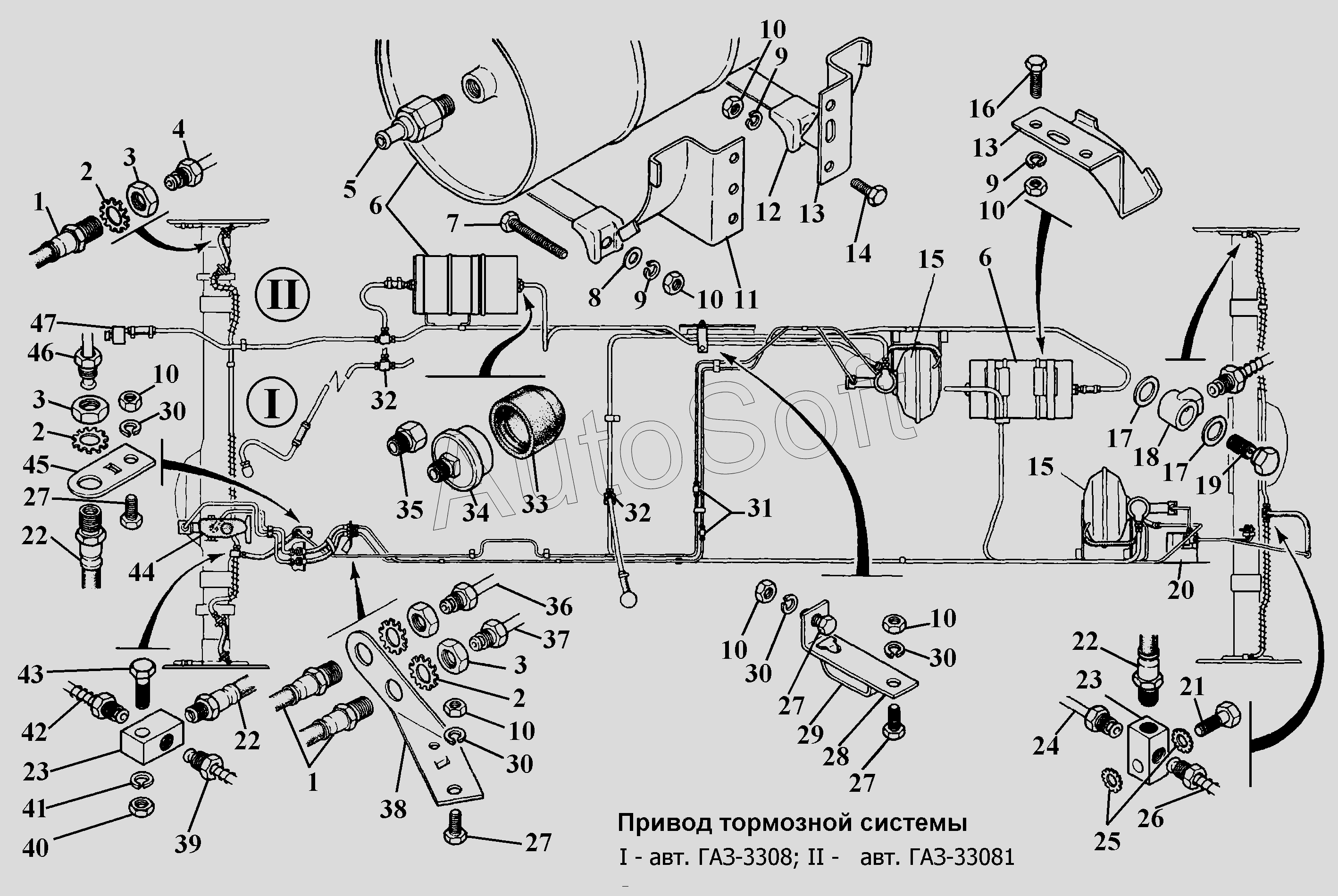

Каталог запасных частей к технике: ГАЗ-3308 (2002). Привод тормозной системы
1
1
2
2
2
3
3
3
4
5
6
6
7
8
9
9
9
10
10
10
10
10
10
10
11
12
13
13
14
15
15
16
16
17
17
18
19
20
21
22
22
22
22
23
24
25
26
27
27
27
27
28
29
30
30
30
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Шланг гибкий передних тормозов в сборе | |
| 2 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 3 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 4 | 6***0 | Трубка от гибкого шланга к правому переднему тормозу в сборе | |
| 5 | 2***0 | Клапан обратный вакуумного усилителя тормоза в сборе | |
| 6 | 3***5 | Баллон вакуумный в сборе | |
| 7 | 2***9 | Болт М8-6gх55 | |
| 8 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 9 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 10 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 11 | 3***2 | Кронштейн крепления вакуумного баллона передний | |
| 12 | 3***2 | Хомут крепления вакуумного баллона в сборе | |
| 13 | 3***0 | Кронштейн крепления вакуумного баллона задний | |
| 14 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 15 | 5***9 | Гидровакуумный усилитель тормозов с кронштейнами и шлангами | |
| 16 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 17 | 5***3 | Прокладка | |
| 18 | 1***1 | Муфта соединительная | |
| 19 | 5***2 | Болт М12х1,25х28 | |
| 20 | 3***9 | Регулятор давления с кронштейном и нагрузочной пружиной | |
| 21 | 2***9 | Болт М10х1-6gх25 | |
| 22 | 5***2 | Шланг гибкий тормозов в сборе | |
| 23 | 5***3 | Тройник | |
| 24 | 6***1 | Трубка от тройника к правому заднему тормозу в сборе | |
| 25 | 4***1 | Шайба 10 | |
| 26 | 6***1 | Трубка от тройника к левому заднему тормозу в сборе | |
| 27 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 28 | 3***9 | Кронштейн | |
| 29 | 6***0 | Скоба | |
| 30 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 31 | 4***4 | Муфта | |
| 32 | 5***8 | Тройник | |
| 33 | 3***8 | Чехол защитный | |
| 34 | 3***9 | Датчик сигнализатора снижения уровня вакуума (3102.3829010) | |
| 35 | 2***9 | Штуцер К3/8" | |
| 36 | 3***8 | Трубка от шланга передних тормозов к муфте | |
| 37 | 3***6 | Трубка от шланга к усилителю задних тормозов | |
| 38 | 3***3 | Кронштейн шлангов | |
| 39 | 6***0 | Трубка от тройника к левому переднему тормозу в сборе | |
| 40 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 41 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 42 | 6***3 | Трубка от тройника к правому переднему тормозу в сборе | |
| 43 | 2***9 | Болт М10-6gх30 ОСТ 37.001.123-96 | |
| 44 | 6***1 | Цилиндр главный тормозов | |
| 45 | 3***7 | Кронштейн шланга | |
| 46 | 3***4 | Трубка от муфты к шлангу передних тормозов | |
| 47 | 3***0 | Насос вакуумный |
