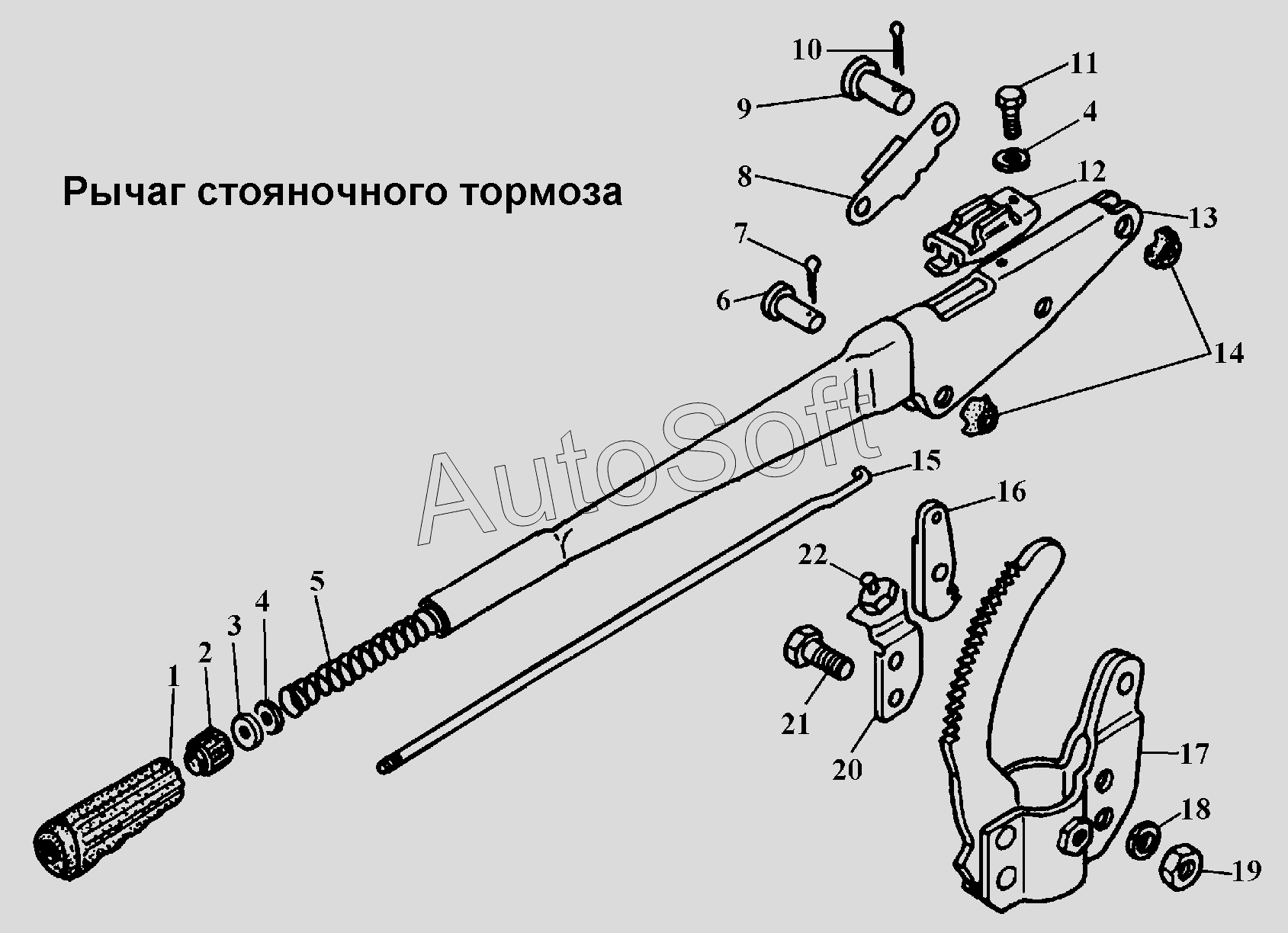

Каталог запасных частей к технике: ГАЗ-3308 (2002). Рычаг стояночного тормоза
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Ручка рычага привода стояночного тормоза | |
| 2 | 4***9 | Кнопка рычага привода стояночного тормоза | |
| 3 | 3***5 | Шайба опорная кнопки | |
| 4 | 2***9 | Шайба 6 | |
| 5 | 3***6 | Пружина тяги собачки | |
| 6 | 2***9 | Палец 10х28 ОСТ 37.001.163-97 | |
| 7 | 2***9 | Шплинт 3,2х16 ОСТ 37.001.171-93 | |
| 8 | 4***5 | Упор включателя сигнализатора стояночного тормоза | |
| 9 | 2***9 | Палец 12х32 | |
| 10 | 2***9 | Шплинт 4х20 ОСТ 37.001.171-93 | |
| 11 | 2***9 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 12 | 4***9 | Ограничитель колебаний рычага | |
| 13 | 4***0 | Рычаг с усилителем | |
| 14 | 4***5 | Шайба | |
| 15 | 4***8 | Тяга собачки | |
| 16 | 4***0 | Собачка | |
| 17 | 4***7 | Сектор с кронштейнами | |
| 18 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 19 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 20 | 4***8 | Кронштейн крепления выключателя стояночного тормоза | |
| 21 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 22 | В***9 | Выключатель лампы стояночного тормоза (ВК409.3710000) |
