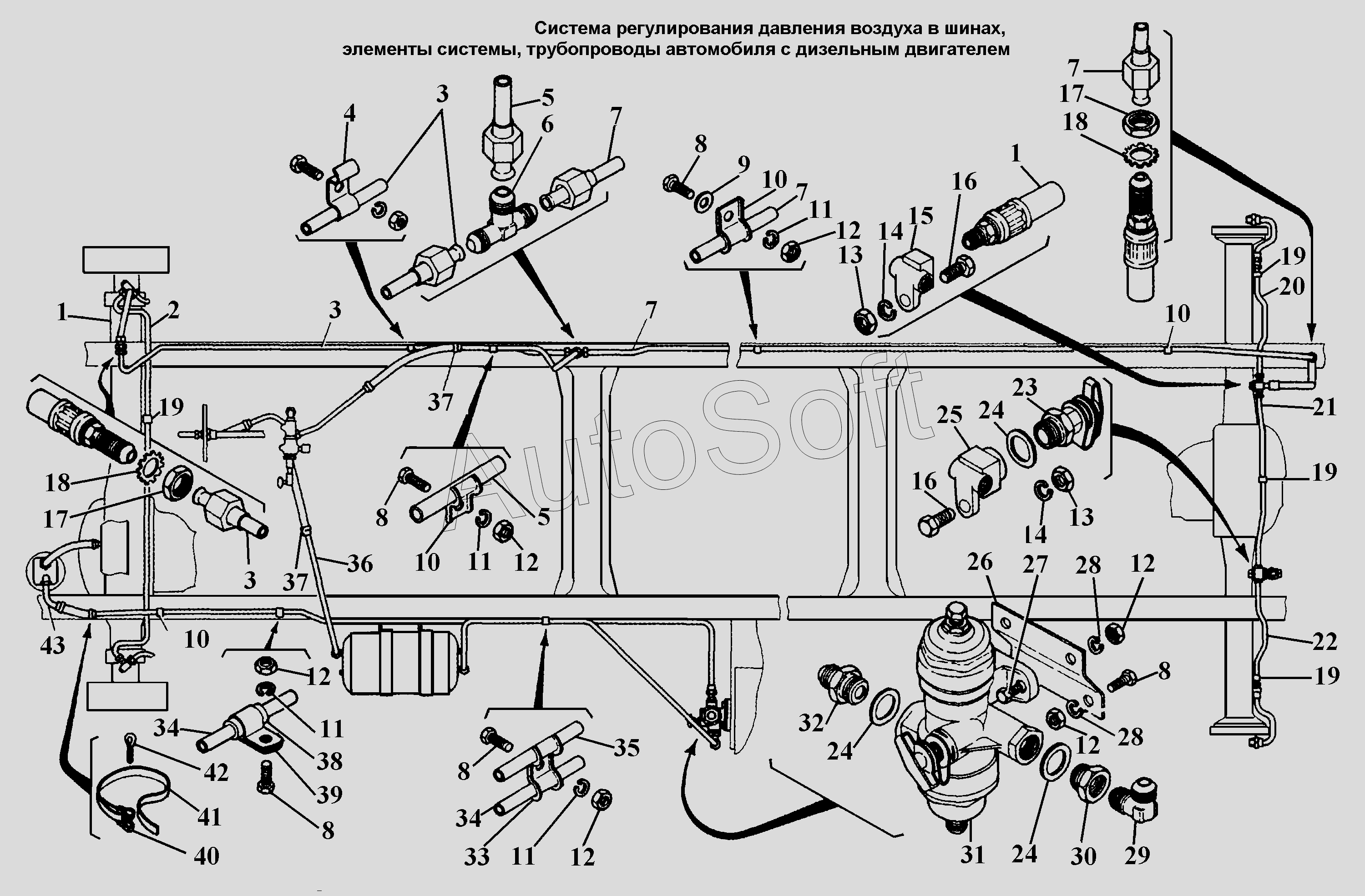

Каталог запасных частей к технике: ГАЗ-3308 (2002). Система регулирования давления воздуха в шинах автомобиля с дизельным двигателем
1
1
2
3
3
3
4
5
5
6
7
7
7
7
8
8
8
8
8
9
10
10
10
10
11
11
11
11
12
12
12
12
12
12
13
13
14
14
15
17
17
18
18
19
19
19
19
20
21
22
23
24
24
24
25
26
27
28
28
29
30
31
32
33
34
34
35
36
37
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТВОС-049.001-02 | Т***2 | Хомут 12-22 ТУ 4599-003-03966022-00 | |
| 1 | 3***0 | Шланг гибкий к переднему и заднему мосту | |
| 2 | 6***5 | Трубка к передним колесам в сборе | |
| 3 | 3***2 | Трубка от крана управления к передним колесам | |
| 4 | 4***1 | Скоба | |
| 5 | 3***4 | Трубка от крана управления к колесам вторая | |
| 6 | 6***8 | Штуцер тройной | |
| 7 | 3***5 | Трубка от крана управления к задним колесам | |
| 8 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 9 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 10 | 6***5 | Скоба крепления трубки | |
| 11 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 12 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 13 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 14 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 15 | 6***0 | Тройник подвода воздуха к задним колесам | |
| 17 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 18 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 19 | 2***6 | Втулка защитная | |
| 20 | 6***4 | Трубка к заднему правому колесу в сборе | |
| 21 | 6***6 | Трубка к заднему левому колесу вторая в сборе | |
| 22 | 6***4 | Трубка к заднему левому колесу первая в сборе | |
| 23 | 1***0 | Клапан контрольного вывода в сборе | |
| 24 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 25 | 6***0 | Тройник клапана контрольного вывода | |
| 26 | 6***5 | Кронштейн крепления регулятора давления к бензобаку | |
| 27 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 28 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 29 | 4***0 | Штуцер угловой | |
| 30 | 4***0 | Штуцер | |
| 31 | 1***0 | Регулятор давления | |
| 32 | 6***7 | Штуцер | |
| 33 | 5***1 | Скоба двойная | |
| 34 | 3***0 | Трубка от компрессора к регулятору давления вторая | |
| 35 | 3***0 | Трубка от регулятора давления к воздушному баллону | |
| 36 | 3***4 | Трубка от воздушного баллона к крану управления первая | |
| 37 | 0***1 | Хомут 16-27 ТО17-9-20-98 | |
| 38 | 6***0 | Прокладка уплотнительная | |
| 39 | 2***9 | Скоба | |
| 40 | 2***9 | Пряжка | |
| 41 | 2***9 | Лента 10х180 | |
| 42 | 2***9 | Шплинт 5,6х22 | |
| 43 | 6***8 | Трубка со шлангом от компрессора к воздушному баллону первая в сборе |
