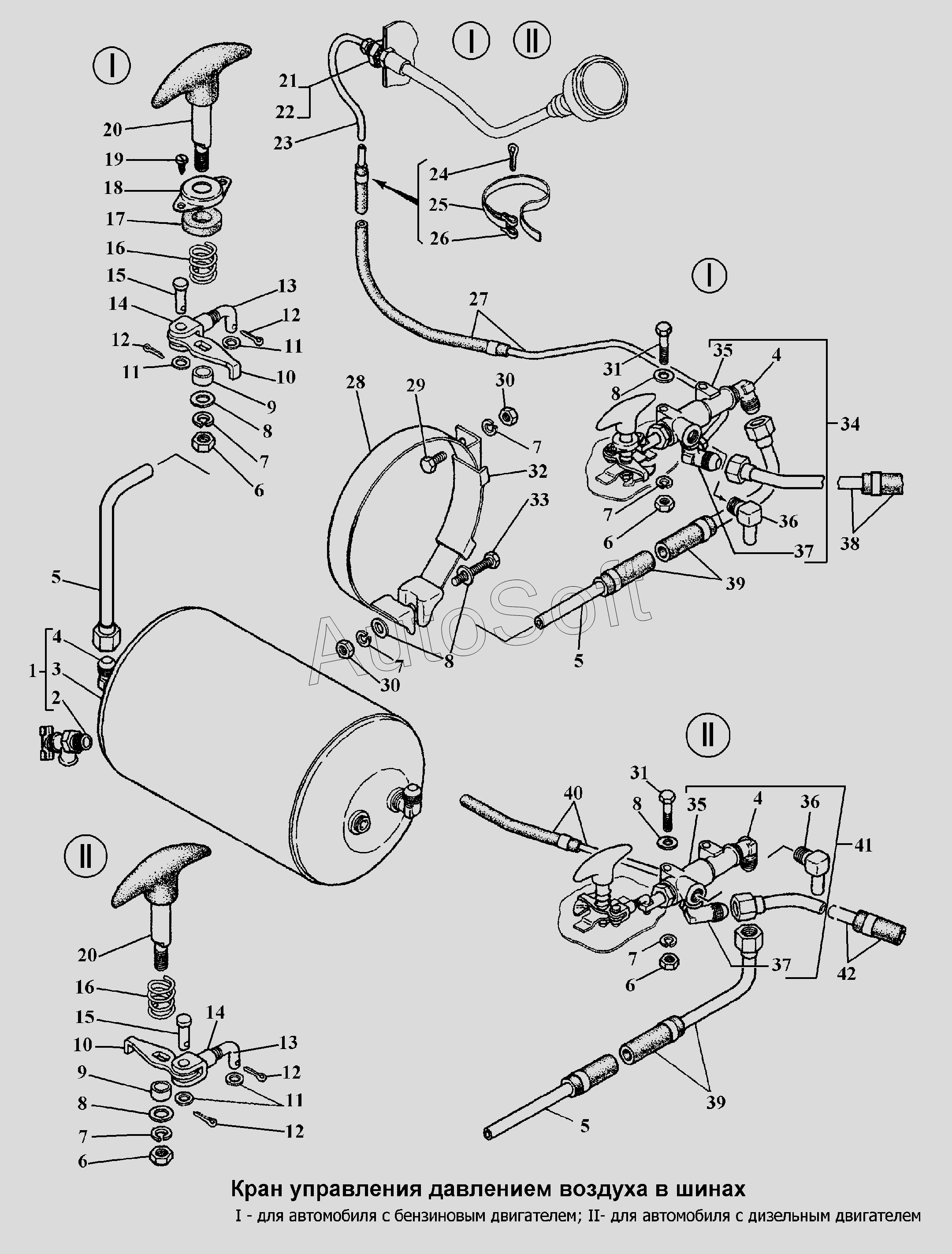

Каталог запасных частей к технике: ГАЗ-3308 (2002). Кран управления давлением воздуха в шинах
1
2
3
4
4
4
5
5
5
7
7
7
7
7
7
8
8
8
8
8
9
9
10
10
11
11
11
12
12
12
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
31
32
33
34
35
35
36
36
37
37
38
39
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Воздушный баллон | |
| 2 | В***Т | Кран (Г-21Ю-1305010-А) | |
| 3 | 6***5 | Баллон воздушный в сборе | |
| 4 | 4***0 | Штуцер угловой | |
| 5 | 3***4 | Трубка от воздушного баллона к крану управления первая | |
| 7 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 8 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 9 | 6***1 | Втулка направляющая | |
| 10 | 6***2 | Фиксатор рукоятки | |
| 11 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 12 | 2***9 | Шплинт 2х12 ОСТ 37.001.171-93 | |
| 13 | 6***0 | Тяга рукоятки крана управления | |
| 14 | 4***2 | Вилка тяги | |
| 15 | 2***9 | Палец 6х20 | |
| 15 | 2***9 | Палец 6х20 | |
| 16 | 5***3 | Пружина трубки провода сигнала нижней крышки картера | |
| 17 | 3***8 | Уплотнитель | |
| 18 | 3***9 | Крышка уплотнителя | |
| 19 | 2***9 | Винт М4х10 ОСТ 37.001.188-81 | |
| 20 | 6***2 | Рукоятка крана управления давлением в сборе | |
| 21 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 22 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 23 | 3***5 | Трубка от крана управления к манометру шин вторая | |
| 24 | 2***9 | Шплинт 2,7х12 | |
| 25 | 2***9 | Лента хомута 5х110 | |
| 26 | 2***9 | Пряжка 3,3х5,5 | |
| 27 | 3***8 | Трубка к манометру шин со шлангом первая | |
| 28 | 3***2 | Хомут крепления вакуумного баллона в сборе | |
| 29 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 30 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 31 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 32 | 3***2 | Кронштейн крепления вакуумного баллона передний | |
| 33 | 2***9 | Болт М8-6gх55 | |
| 34 | 3***0 | Кран управления | |
| 35 | 1***1 | Кран управления давлением | |
| 36 | 6***7 | Штуцер угловой | |
| 37 | 6***6 | Тройник крана управления давлением | |
| 38 | 3***0 | Трубка от крана управления к колесам со шлангом первая | |
| 39 | 3***2 | Трубка от воздушного баллона к крану управления вторая со шлангом | |
| 40 | 3***8 | Трубка от крана управления к манометру шин со шлангом первая | |
| 41 | 3***0 | Кран управления в сборе | |
| 42 | 3***0 | Трубка от крана управления к колесам со шлангом первая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
