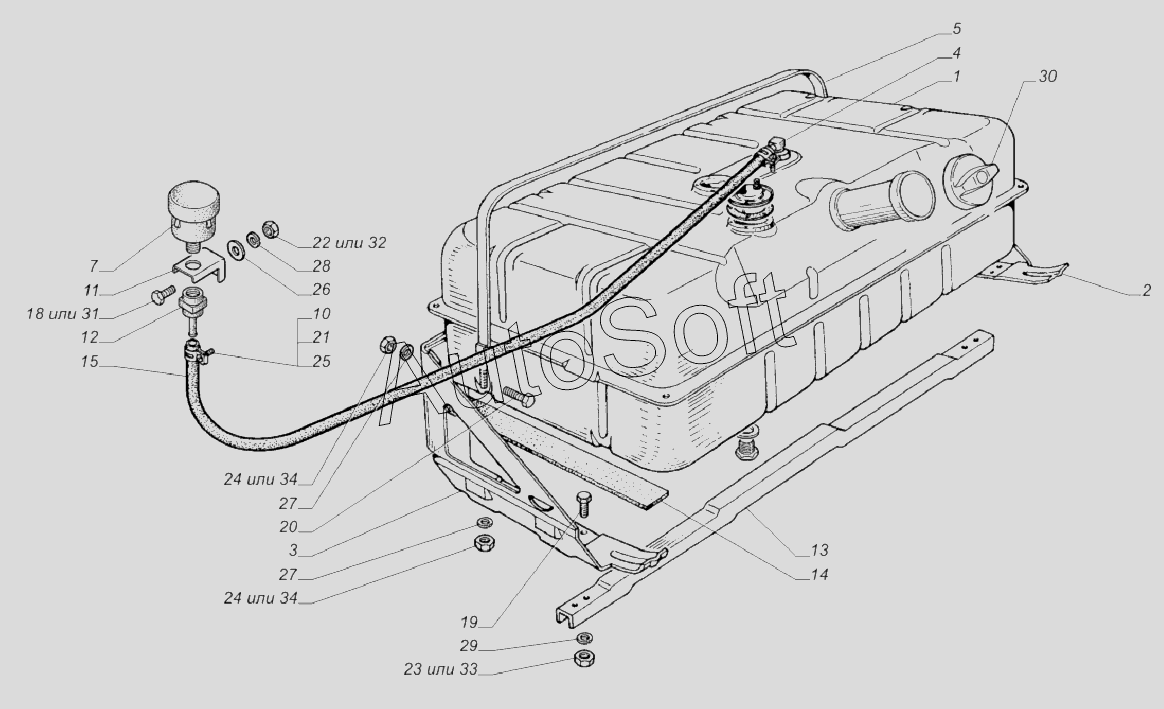

Каталог запасных частей к технике: ГАЗ-33081 (2008). 33097-1101001. Установка топливного бака
20
34
34
33
32
31
30
29
28
27
27
26
25
24
24
23
22
21
1
19
18
15
14
13
12
11
10
7
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Бак топливный | |
| 2 | 4***2 | Кронштейн крепления бака задний | |
| 3 | 4***7 | Кронштейн крепления бака передний | |
| 4 | 3***1 | Клапан топливного бака | |
| 5 | 5***Б | Хомут в сборе | |
| 7 | 4***0 | Фильтр воздушный гидровакуумного усилителя тормозов в сборе | |
| 10 | 2***2 | Хомут 12 | |
| 11 | 6***0 | Кронштейн фильтра топливного бака | |
| 12 | 4***2 | Гайка крепления фильтра | |
| 13 | 5***Б | Планка защитная | |
| 14 | 5***Б | Прокладка | |
| 15 | 3***0 | Трубка защитная | |
| 18 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 19 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 20 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 21 | 4***9 | Винт М4х22 | |
| 22 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 23 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 24 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 25 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 26 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 27 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 28 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 29 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 30 | 3***0 | Пробка топливного бака Евро-2 | |
| 31 | 2***1 | Болт | |
| 32 | 2***1 | Гайка | |
| 33 | 2***1 | Гайка | |
| 34 | 2***1 | Гайка М10 |
