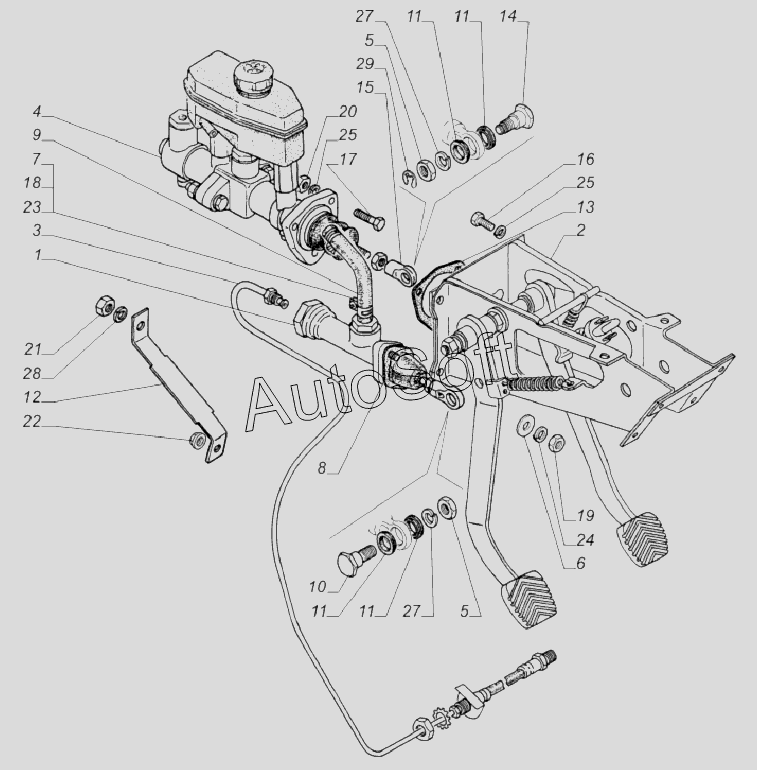

Каталог запасных частей к технике: ГАЗ-33081 (2008). 33078-1602002. Установка привода сцепления и тормоза
1
2
3
4
5
5
6
7
8
9
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Цилиндр главный привода выключения сцепления в сборе | |
| 2 | 3***8 | Кронштейн с педалями сцепления и тормоза | |
| 3 | 4***0 | Трубка от главного цилиндра сцепления к гибкому шлангу в сборе | |
| 4 | 6***1 | Цилиндр главный тормозов | |
| 5 | 2***9 | Гайка 10х1-6Н | |
| 6 | 2***9 | Шайба 8,4 | |
| 7 | 2***9 | Хомут 14 | |
| 8 | 2***4 | Прокладка главного цилиндра выключения сцепления | |
| 9 | 3***8 | Шланг | |
| 10 | 2***8 | Ось толкателя педали | |
| 11 | 2***9 | Втулка оси толкателя | |
| 12 | 3***0 | Кронштейн | |
| 13 | 3***4 | Прокладка | |
| 14 | 3***8 | Ось толкателя | |
| 15 | 3***5 | Проушина толкателя главного цилиндра | |
| 16 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 17 | 4***7 | Болт М10-6gх35 | |
| 18 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 19 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 20 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 21 | 2***9 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 22 | 4***9 | Гайка М8 | |
| 23 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 24 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 25 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 27 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 28 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 29 | 4***0 | Шайба 7 |
