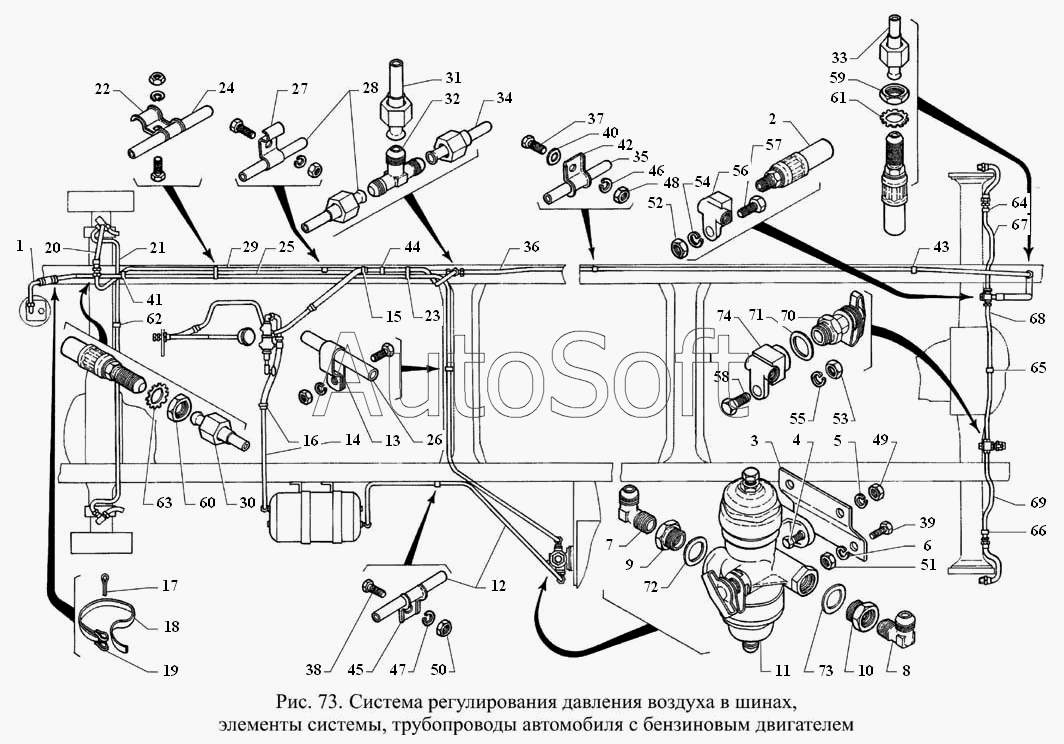

Каталог запасных частей к технике: ГАЗ-3308 (2000). Система регулирования давления воздуха в шинах, элементы системы, трубопроводы автомобиля с бензиновым двигателем
1
10
11
12
13
14
15
16
17
18
19
2
20
21
22
23
24
25
26
27
28
29
3
30
31
32
33
34
35
36
37
38
39
4
40
41
42
43
44
45
46
47
48
49
5
50
51
52
53
54
55
56
57
58
59
6
60
61
62
63
64
65
66
67
68
69
7
70
71
72
73
74
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***8 | Трубка со шлангом от компрессора к воздушному баллону первая в сборе | |
| 2 | 3***0 | Шланг гибкий к переднему и заднему мосту | |
| 3 | 6***5 | Кронштейн крепления регулятора давления к бензобаку | |
| 4 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 5 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 6 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 7 | 4***0 | Штуцер угловой | |
| 8 | 4***0 | Штуцер угловой | |
| 9 | 4***0 | Штуцер | |
| 10 | 4***0 | Штуцер | |
| 11 | 1***0 | Регулятор давления | |
| 12 | 3***0 | Трубка от регулятора давления к воздушному баллону | |
| 13 | 5***6 | Скоба двойная | |
| 14 | 3***4 | Трубка от воздушного баллона к крану управления первая | |
| 15 | 0***1 | Хомут 16-27 ТО17-9-20-98 | |
| 16 | Т***2 | Хомут 12-22 ТУ 4599-003-03966022-00 | |
| 17 | 2***9 | Шплинт 5,6х22 | |
| 18 | 2***9 | Лента 10х180 | |
| 19 | 2***9 | Пряжка | |
| 20 | 3***0 | Шланг гибкий к переднему и заднему мосту | |
| 21 | 6***5 | Трубка к передним колесам в сборе | |
| 22 | 5***6 | Скоба | |
| 23 | 5***6 | Скоба | |
| 24 | 3***0 | Трубка от компрессора к регулятору давления вторая | |
| 25 | 3***0 | Трубка от компрессора к регулятору давления вторая | |
| 26 | 3***0 | Трубка от компрессора к регулятору давления вторая | |
| 27 | 4***1 | Скоба | |
| 28 | 3***2 | Трубка от крана управления к передним колесам | |
| 29 | 3***2 | Трубка от крана управления к передним колесам | |
| 30 | 3***2 | Трубка от крана управления к передним колесам | |
| 31 | 3***4 | Трубка от крана управления к колесам вторая | |
| 32 | 6***8 | Штуцер тройной | |
| 33 | 6***8 | Штуцер тройной | |
| 34 | 3***5 | Трубка от крана управления к задним колесам | |
| 35 | 3***5 | Трубка от крана управления к задним колесам | |
| 36 | 3***5 | Трубка от крана управления к задним колесам | |
| 37 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 38 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 39 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 40 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 41 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 42 | 6***5 | Скоба крепления трубки | |
| 43 | 6***5 | Скоба крепления трубки | |
| 44 | 6***5 | Скоба крепления трубки | |
| 45 | 6***5 | Скоба крепления трубки | |
| 46 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 47 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 48 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 49 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 50 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 51 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 52 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 53 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 54 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 55 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 56 | 6***0 | Тройник подвода воздуха к задним колесам | |
| 57 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 58 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 59 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 60 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 61 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 62 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 63 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 64 | 2***6 | Втулка защитная | |
| 65 | 2***6 | Втулка защитная | |
| 66 | 2***6 | Втулка защитная | |
| 67 | 6***4 | Трубка к заднему правому колесу в сборе | |
| 68 | 6***6 | Трубка к заднему левому колесу вторая в сборе | |
| 69 | 6***4 | Трубка к заднему левому колесу первая в сборе | |
| 70 | 1***0 | Клапан контрольного вывода в сборе | |
| 71 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 72 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 73 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 74 | 6***0 | Тройник клапана контрольного вывода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
