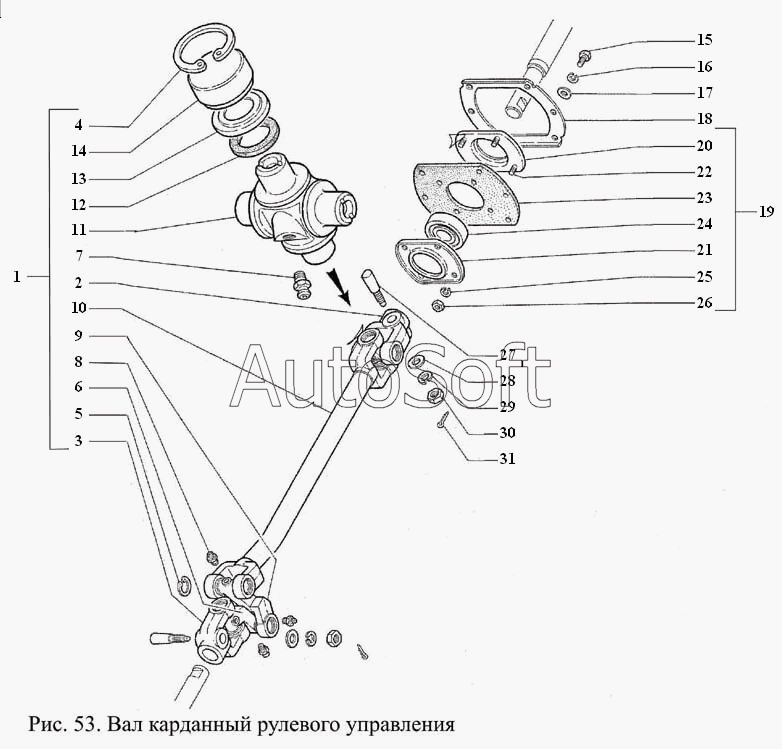

Каталог запасных частей к технике: ГАЗ-3308 (2000). Вал карданный рулевого управления
23
9
8
7
6
5
4
31
30
3
29
28
27
26
25
24
1
22
21
20
2
19
18
17
16
15
14
13
12
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Вал карданный рулевого управления в сборе | |
| 2 | 3***8 | Вилка карданного вала руля | |
| 3 | 3***8 | Вилка карданного вала руля | |
| 4 | 3***2 | Кольцо В19 ГОСТ 13943-86 | |
| 5 | 3***2 | Кольцо В19 ГОСТ 13943-86 | |
| 6 | 3***1 | Крестовина вала руля | |
| 7 | 2***9 | Масленка 1.1 Ц6.хр ГОСТ 19853-74 | |
| 8 | 2***9 | Масленка 1.1 Ц6.хр ГОСТ 19853-74 | |
| 9 | 3***8 | Вилка рулевого управления | |
| 10 | 3***0 | Вал рулевого управления | |
| 11 | 4***1 | Крестовина кардана | |
| 12 | 0***7 | Сальник крестовины вала | |
| 13 | 3***6 | Обойма сальника карданного вала | |
| 14 | 9***7 | Подшипник ТУ 37.006.065-74 | |
| 15 | 2***9 | Болт М8-6gх20 | |
| 16 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 17 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 18 | 4***2 | Чашка уплотнителя | |
| 19 | 4***4 | Подшипник с уплотнителем в сборе | |
| 20 | 4***6 | Крышка подшипника | |
| 21 | 4***6 | Крышка подшипника | |
| 22 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 23 | 4***0 | Уплотнитель пола кабины | |
| 24 | 1***7 | Подшипник в сборе | |
| 25 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 26 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 27 | 4***7 | Клин рулевого управления | |
| 28 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 29 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 30 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 31 | 2***9 | Шплинт 2,5х12 ОСТ 37.001.171-93 |
