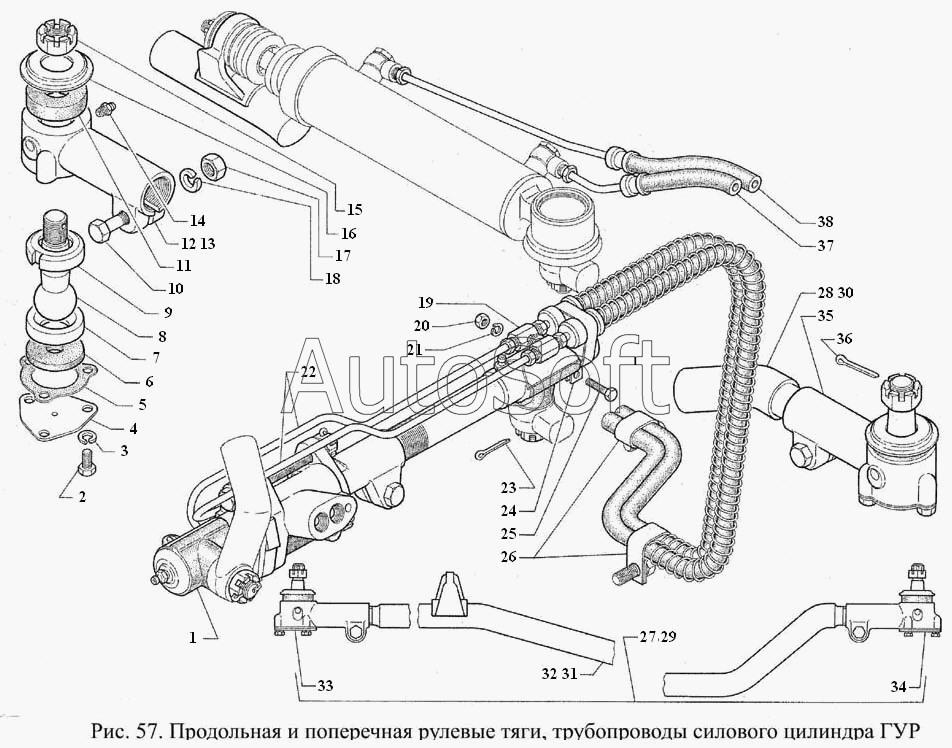

Каталог запасных частей к технике: ГАЗ-3308 (2000). Продольная и поперечная рулевые тяги, трубопроводы силового цилиндра ГУР
36
28
29
3
30
31
32
33
34
35
27
37
38
4
5
6
7
8
9
19
10
11
12
13
14
15
16
17
18
1
2
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Тяга продольная рулевого управления | |
| 2 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 3 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 4 | 6***0 | Крышка наконечника поперечной рулевой тяги | |
| 5 | 6***5 | Прокладка крышки наконечника поперечной рулевой тяги | |
| 6 | 6***2 | Буфер нижнего вкладыша наконечника | |
| 7 | 1***А | Вкладыш головки поперечной рулевой тяги нижний | |
| 8 | 6***2 | Палец шаровой поперечной рулевой тяги | |
| 9 | 6***1 | Вкладыш наконечника поперечной рулевой тяги верхний | |
| 10 | 2***9 | Болт М12-6gх50 ОСТ 37.001.123-96 | |
| 11 | 6***3 | Накладка защитная | |
| 12 | 6***0 | Наконечник поперечной рулевой тяги правый с заклепкой в сборе | |
| 13 | 6***1 | Наконечник поперечной рулевой тяги левый с заклепкой в сборе | |
| 14 | 2***9 | Масленка 1.3 Ц6.хр ГОСТ 19853-74 | |
| 15 | 2***9 | Гайка М20х1,5-6Н | |
| 16 | 6***1 | Крышка защитной накладки наконечника поперечной рулевой тяги | |
| 17 | 2***9 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 18 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 19 | 2***9 | Муфта М12х1,25-5Н6Н | |
| 20 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 21 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 22 | 3***0 | Трубка от клапана управления | |
| 23 | 2***9 | Шплинт 4х32 ОСТ 37.001.171-93 | |
| 24 | 6***6 | Хомут | |
| 25 | 2***9 | Болт М6-6gх25 ОСТ 37.001.123-96 | |
| 26 | 6***7 | Хомут | |
| 27 | 6***А | Тяга рулевая поперечная в сборе | |
| 28 | 6***А | Тяга рулевая поперечная в сборе | |
| 29 | 3***2 | Тяга рулевая поперечная | |
| 30 | 3***2 | Тяга рулевая поперечная | |
| 31 | 6***3 | Тяга поперечная с кронштейном в сборе | |
| 32 | 3***3 | Тяга рулевая поперечная | |
| 33 | 6***6 | Наконечник тяги правый в сборе | |
| 34 | 6***7 | Наконечник тяги левый в сборе | |
| 35 | 6***7 | Наконечник тяги левый в сборе | |
| 36 | 2***9 | Шплинт 4х40 ОСТ 37.001.171-93 | |
| 37 | 3***0 | Шланг к силовому цилиндру гидроусилителя руля | |
| 38 | 3***0 | Шланг к силовому цилиндру |
