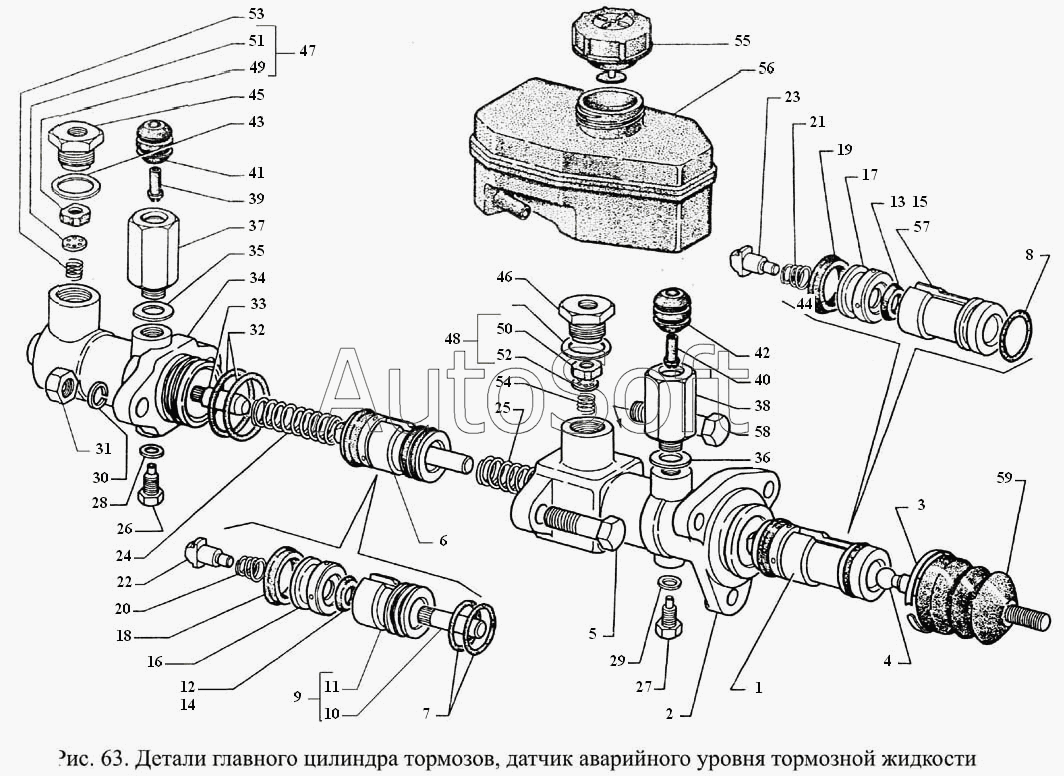

Каталог запасных частей к технике: ГАЗ-3308 (2000). Детали главного цилиндра тормозов, датчик аварийного уровня тормозной жидкости
5
37
38
39
4
40
41
42
43
45
46
47
48
49
36
50
51
52
53
54
55
56
57
58
59
6
7
8
9
23
10
11
12
13
14
15
16
17
18
19
2
20
21
22
1
24
25
26
27
28
29
3
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | Поршень первичный в сборе | |
| 2 | 5***5 | Картер главного цилиндра тормозов первичный | |
| 3 | 5***6 | Кольцо стяжное защитного колпака главного цилиндра тормоза | |
| 4 | 6***0 | Толкатель поршня главного цилиндра тормозов | |
| 5 | 2***9 | Болт М12-6gх45 ОСТ 37.001.123-96 | |
| 6 | 5***2 | Поршень вторичный в сборе | |
| 7 | 2***1 | Кольцо уплотнительное поршня колесного цилиндра тормоза | |
| 8 | 2***1 | Кольцо уплотнительное поршня колесного цилиндра тормоза | |
| 9 | 5***7 | Поршень вторичный с упором | |
| 10 | 5***3 | Упор первичного поршня | |
| 11 | 5***8 | Поршень главного цилиндра тормозов вторичный | |
| 12 | 5***7 | Кольцо уплотнительное головки поршня | |
| 13 | 5***7 | Кольцо уплотнительное головки поршня | |
| 14 | 5***1 | Кольцо уплотнительное головки поршня | |
| 15 | 5***1 | Кольцо уплотнительное головки поршня | |
| 16 | 4***2 | Корпус уплотнителя | |
| 17 | 4***2 | Корпус уплотнителя | |
| 18 | 1***1 | Манжета уплотнительная | |
| 19 | 1***1 | Манжета уплотнительная | |
| 20 | 5***6 | Пружина клапана поршня | |
| 21 | 5***6 | Пружина клапана поршня | |
| 22 | 5***0 | Стержень упорный поршня главного цилиндра тормозов | |
| 23 | 5***0 | Стержень упорный поршня главного цилиндра тормозов | |
| 24 | 5***1 | Пружина возвратная поршней | |
| 25 | 5***1 | Пружина возвратная поршней | |
| 26 | 5***9 | Ограничитель хода поршня главного цилиндра тормозов | |
| 27 | 5***9 | Ограничитель хода поршня главного цилиндра тормозов | |
| 28 | 2***П | Шайба 8 ГОСТ 10450-78 | |
| 29 | 2***П | Шайба 8 ГОСТ 10450-78 | |
| 30 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 31 | 2***9 | Гайка М12-6Н ОСТ 37.001.124-93 | |
| 32 | 5***0 | Кольцо уплотнительное картера главного цилиндра тормозов | |
| 33 | 5***9 | Упор вторичного поршня главного цилиндра тормозов | |
| 34 | 5***4 | Картер главного цилиндра тормозов вторичный | |
| 35 | 4***2 | Прокладка уплотнительная | |
| 36 | 4***2 | Прокладка уплотнительная | |
| 37 | 6***0 | Штуцер | |
| 38 | 6***0 | Штуцер | |
| 39 | 4***3 | Трубка соединительной втулки бачка главного цилиндра тормоза | |
| 40 | 4***3 | Трубка соединительной втулки бачка главного цилиндра тормоза | |
| 41 | 4***7 | Втулка соединительная бачка главного цилиндра тормоза | |
| 42 | 4***7 | Втулка соединительная бачка главного цилиндра тормоза | |
| 43 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 44 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 45 | 6***5 | Штуцер | |
| 46 | 6***5 | Штуцер | |
| 47 | 5***1 | Корпус клапана в сборе | |
| 48 | 5***1 | Корпус клапана в сборе | |
| 49 | 5***4 | Корпус клапана | |
| 50 | 5***4 | Корпус клапана | |
| 51 | 5***2 | Пластина обратного клапана | |
| 52 | 5***2 | Пластина обратного клапана | |
| 53 | 5***6 | Пружина клапана избыточного давления | |
| 54 | 5***6 | Пружина клапана избыточного давления | |
| 55 | Я***1 | Датчик аварийного уровня тормозной жидкости ЯМ2.553.000ТУ | |
| 56 | 6***1 | Корпус бачка главного цилиндра тормозов и сцепления | |
| 57 | 5***9 | Поршень главного цилиндра тормоза первичный | |
| 58 | 4***3 | Болт М12-6gх60 ОСТ 37.001.122-96 | |
| 59 | 2***5 | Колпак защитный |
