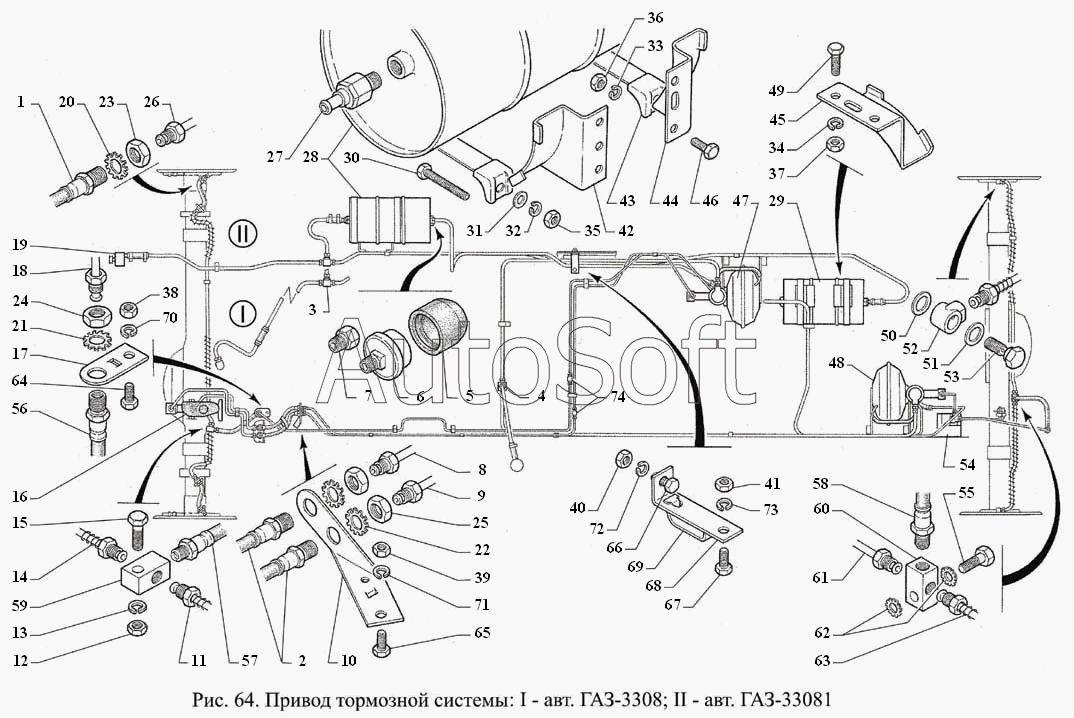

Каталог запасных частей к технике: ГАЗ-3308 (2000). Привод тормозной системы
51
6
59
58
57
56
55
54
53
52
60
50
5
49
48
47
46
45
44
69
9
8
74
73
72
71
70
7
43
68
67
66
65
64
63
62
61
18
26
25
24
23
22
21
20
2
19
27
17
16
15
14
13
12
11
10
35
42
41
40
4
39
38
37
36
1
34
33
32
31
30
3
29
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Шланг гибкий передних тормозов в сборе | |
| 2 | 6***1 | Шланг гибкий передних тормозов в сборе | |
| 3 | 5***8 | Тройник | |
| 4 | 5***8 | Тройник | |
| 5 | 3***8 | Чехол защитный | |
| 6 | 3***0 | Датчик разрежения 3102.3829 ТУ 37.453.097-93 | |
| 7 | 2***9 | Штуцер К3/8" | |
| 8 | 3***8 | Трубка от шланга передних тормозов к муфте | |
| 9 | 3***6 | Трубка от шланга к усилителю задних тормозов | |
| 10 | 3***3 | Кронштейн шлангов | |
| 11 | 6***0 | Трубка от тройника к левому переднему тормозу в сборе | |
| 12 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 13 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 14 | 6***3 | Трубка от тройника к правому переднему тормозу в сборе | |
| 15 | 2***9 | Болт М10-6gх30 ОСТ 37.001.123-96 | |
| 16 | 6***1 | Цилиндр главный тормозов | |
| 17 | 3***7 | Кронштейн шланга | |
| 18 | 3***4 | Трубка от муфты к шлангу передних тормозов | |
| 19 | 3***0 | Насос вакуумный | |
| 20 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 21 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 22 | 2***9 | Шайба 2-16 ОСТ 37.001.146-75 | |
| 23 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 24 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 25 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 26 | 6***0 | Трубка от гибкого шланга к правому переднему тормозу в сборе | |
| 27 | 2***0 | Клапан обратный вакуумного усилителя тормоза в сборе | |
| 28 | 3***5 | Баллон вакуумный в сборе | |
| 29 | 3***5 | Баллон вакуумный в сборе | |
| 30 | 2***9 | Болт М8-6gх55 | |
| 31 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 32 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 33 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 34 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 35 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 36 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 37 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 38 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 39 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 40 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 41 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 42 | 3***2 | Кронштейн крепления вакуумного баллона передний | |
| 43 | 3***2 | Хомут крепления вакуумного баллона в сборе | |
| 44 | 3***0 | Кронштейн крепления вакуумного баллона задний | |
| 45 | 3***0 | Кронштейн крепления вакуумного баллона задний | |
| 46 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 47 | 5***9 | Гидровакуумный усилитель тормозов с кронштейнами и шлангами | |
| 48 | 5***9 | Гидровакуумный усилитель тормозов с кронштейнами и шлангами | |
| 49 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 50 | 5***3 | Прокладка | |
| 51 | 5***3 | Прокладка | |
| 52 | 1***1 | Муфта соединительная | |
| 53 | 5***2 | Болт М12х1,25х28 | |
| 54 | 3***9 | Регулятор давления с кронштейном и нагрузочной пружиной | |
| 55 | 2***9 | Болт М10х1-6gх25 | |
| 56 | 5***2 | Шланг гибкий тормозов в сборе | |
| 57 | 5***2 | Шланг гибкий тормозов в сборе | |
| 58 | 5***2 | Шланг гибкий тормозов в сборе | |
| 59 | 5***3 | Тройник | |
| 60 | 5***3 | Тройник | |
| 61 | 6***1 | Трубка от тройника к правому заднему тормозу в сборе | |
| 62 | 4***1 | Шайба 10 | |
| 63 | 6***1 | Трубка от тройника к левому заднему тормозу в сборе | |
| 64 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 65 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 66 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 67 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 68 | 3***9 | Кронштейн | |
| 69 | 6***0 | Скоба | |
| 70 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 71 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 72 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 73 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 74 | 4***4 | Муфта |
