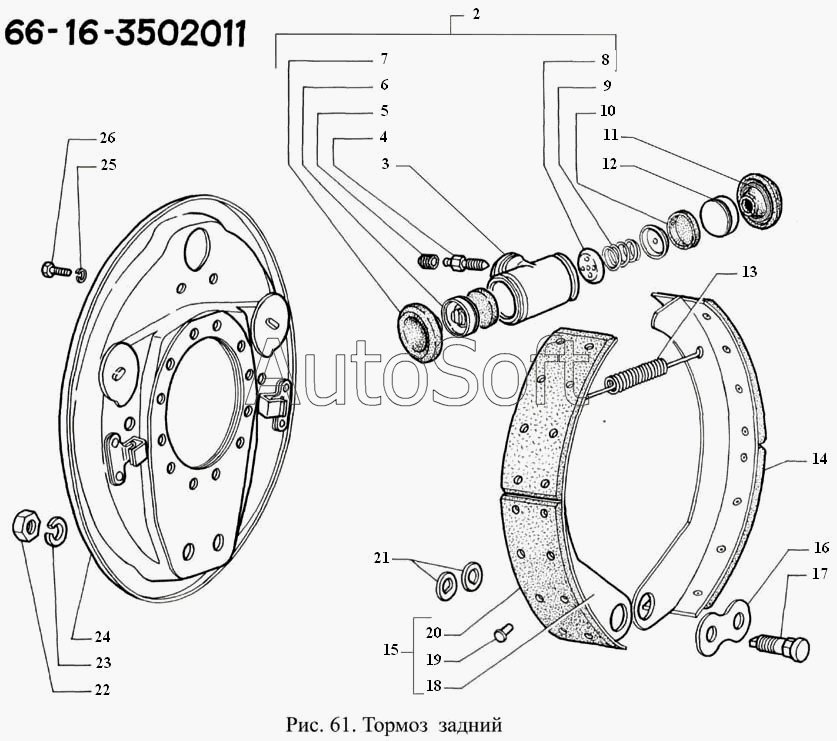

Каталог запасных частей к технике: ГАЗ-3308 (2000). Тормоз задний
10
11
12
13
14
15
16
17
18
19
2
20
21
22
23
24
25
26
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Тормоз задний | |
| 2 | 6***0 | Цилиндр колесный заднего тормоза | |
| 3 | 5***1 | Цилиндр колесный | |
| 4 | 5***8 | Клапан прокачки колесного цилиндра | |
| 5 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 6 | 6***2 | Поршень колесного цилиндра | |
| 7 | 5***1 | Колпак защитный колесного цилиндра | |
| 8 | 5***2 | Чашка распорная манжеты | |
| 9 | 5***3 | Пружина колесного цилиндра | |
| 10 | 5***1 | Манжета уплотнительная поршня колесного цилиндра | |
| 11 | 6***3 | Кольцо защитное | |
| 12 | 6***1 | Кольцо уплотнительное | |
| 13 | 5***5 | Пружина | |
| 14 | 3***0 | Колодка с фрикционными накладками | |
| 15 | 3***0 | Колодка с фрикционными накладками | |
| 16 | 5***А | Пластина опорных пальцев колодок переднего тормоза | |
| 17 | 5***1 | Палец опорный колодок | |
| 18 | 6***5 | Колодка заднего тормоза в сборе | |
| 19 | 2***П | Заклепка 5х12 ОСТ 37.001.156-75 | |
| 20 | 3***5 | Накладка тормозная | |
| 21 | 5***8 | Эксцентрик опорного пальца | |
| 22 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 23 | 2***2 | Шайба 16.ОТ ОСТ 37.001.115-75 | |
| 24 | 6***3 | Щит заднего тормоза в сборе | |
| 25 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 26 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 |
