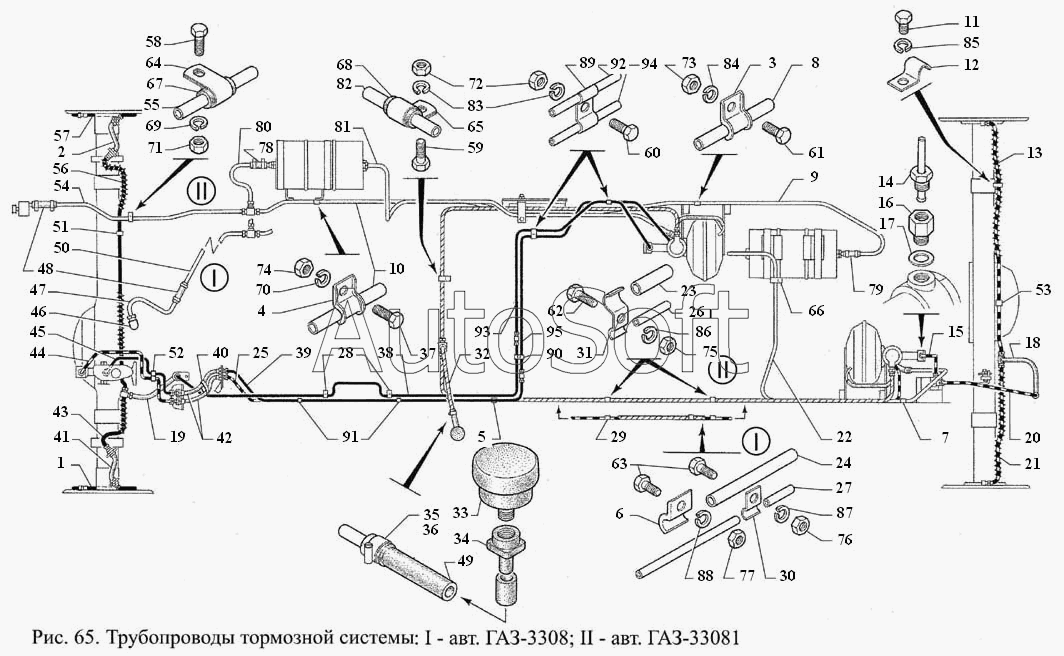

Каталог запасных частей к технике: ГАЗ-3308 (2000). Трубопроводы тормозной системы
1
10
11
12
13
14
15
16
17
18
19
2
20
21
22
23
24
25
26
27
28
29
3
30
31
32
33
34
35
36
37
38
39
4
40
41
42
43
44
45
46
47
48
49
5
50
51
52
53
54
55
56
57
58
59
6
60
61
62
63
64
65
66
67
68
69
7
70
71
72
73
74
75
76
77
78
79
8
80
81
82
83
84
85
86
87
88
89
9
90
91
92
93
94
95
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***1 | Трубка от гибкого шланга к левому переднему тормозу в сборе | |
| 2 | 6***1 | Шланг гибкий передних тормозов в сборе | |
| 3 | 6***5 | Скоба крепления трубки | |
| 4 | 6***5 | Скоба крепления трубки | |
| 5 | 6***5 | Скоба крепления трубки | |
| 6 | 6***5 | Скоба крепления трубки | |
| 7 | 6***5 | Скоба крепления трубки | |
| 8 | 3***0 | Трубка от тройника к баллону задних тормозов | |
| 9 | 3***0 | Трубка от тройника к баллону задних тормозов | |
| 10 | 3***0 | Трубка от тройника к баллону задних тормозов | |
| 11 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 | |
| 12 | 2***9 | Скоба | |
| 13 | 6***1 | Трубка от тройника к правому заднему тормозу в сборе | |
| 14 | 3***0 | Трубка от усилителя задних тормозов к регулятору давления | |
| 15 | 3***0 | Трубка от усилителя задних тормозов к регулятору давления | |
| 16 | 2***2 | Штуцер соединительный | |
| 17 | 5***3 | Прокладка | |
| 18 | 5***2 | Шланг гибкий тормозов в сборе | |
| 19 | 5***2 | Шланг гибкий тормозов в сборе | |
| 20 | 3***5 | Трубка от регулятора к шлангу | |
| 21 | 6***1 | Трубка от тройника к левому заднему тормозу в сборе | |
| 22 | 3***6 | Трубка от баллона к камере усилителя задних тормозов | |
| 23 | 3***6 | Трубка от тройника к усилителю задних тормозов | |
| 24 | 3***6 | Трубка от тройника к усилителю задних тормозов | |
| 25 | 3***6 | Трубка от шланга к усилителю задних тормозов | |
| 26 | 3***6 | Трубка от шланга к усилителю задних тормозов | |
| 27 | 3***6 | Трубка от шланга к усилителю задних тормозов | |
| 28 | 5***4 | Скоба | |
| 29 | 5***4 | Скоба | |
| 30 | 5***4 | Скоба | |
| 31 | 4***1 | Скоба | |
| 32 | 3***2 | Трубка от фильтра к тройнику в сборе | |
| 33 | 4***0 | Фильтр воздушный гидровакуумного усилителя тормозов в сборе | |
| 34 | 4***3 | Гайка крепления воздушного фильтра | |
| 35 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 36 | Т***2 | Хомут 12-22 ТУ 4599-003-03966022-00 | |
| 37 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 38 | 3***4 | Трубка от муфты к шлангу передних тормозов | |
| 39 | 3***8 | Трубка от шланга передних тормозов к муфте | |
| 40 | 4***7 | Поясок крепления жгута проводов | |
| 41 | 6***1 | Шланг гибкий передних тормозов в сборе | |
| 42 | 6***1 | Шланг гибкий передних тормозов в сборе | |
| 43 | 6***0 | Трубка от тройника к левому переднему тормозу в сборе | |
| 44 | 3***5 | Трубка от вторичной полости главного цилиндра к шлангу в сборе | |
| 45 | 3***3 | Трубка от первичной полости главного цилиндра к шлангу в сборе | |
| 46 | 6***2 | Штуцер забора вакуума | |
| 47 | 3***0 | Трубка от штуцера забора вакуума к шлангу | |
| 48 | 5***1 | Шланг сливного краника | |
| 49 | 5***1 | Шланг сливного краника | |
| 50 | 3***0 | Трубка от шланга к тройнику | |
| 51 | 2***6 | Втулка защитная | |
| 52 | 2***6 | Втулка защитная | |
| 53 | 2***6 | Втулка защитная | |
| 54 | 3***6 | Трубка от шланга к тройнику | |
| 55 | 3***6 | Трубка от шланга к тройнику | |
| 56 | 6***3 | Трубка от тройника к правому переднему тормозу в сборе | |
| 57 | 6***0 | Трубка от гибкого шланга к правому переднему тормозу в сборе | |
| 58 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 59 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 60 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 61 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 62 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 63 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 64 | 2***9 | Скоба | |
| 65 | 2***9 | Скоба | |
| 66 | 2***9 | Скоба | |
| 67 | 6***0 | Прокладка уплотнительная | |
| 68 | 6***0 | Прокладка уплотнительная | |
| 69 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 70 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 71 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 72 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 73 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 74 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 75 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 76 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 77 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 78 | 6***7 | Рукав | |
| 79 | 6***7 | Рукав | |
| 80 | 3***6 | Трубка от тройника к баллону передних тормозов в сборе | |
| 81 | 3***0 | Трубка от баллона к камере усилителя передних тормозов | |
| 82 | 3***0 | Трубка от тройника к усилителю передних тормозов | |
| 83 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 84 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 85 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 86 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 87 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 88 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 89 | 5***0 | Скоба | |
| 90 | 5***0 | Скоба | |
| 91 | 5***0 | Скоба | |
| 92 | 3***0 | Трубка от усилителя передних тормозов к муфте | |
| 93 | 3***0 | Трубка от усилителя передних тормозов к муфте | |
| 94 | 3***2 | Трубка от муфты к усилителю передних тормозов | |
| 95 | 3***2 | Трубка от муфты к усилителю передних тормозов |
