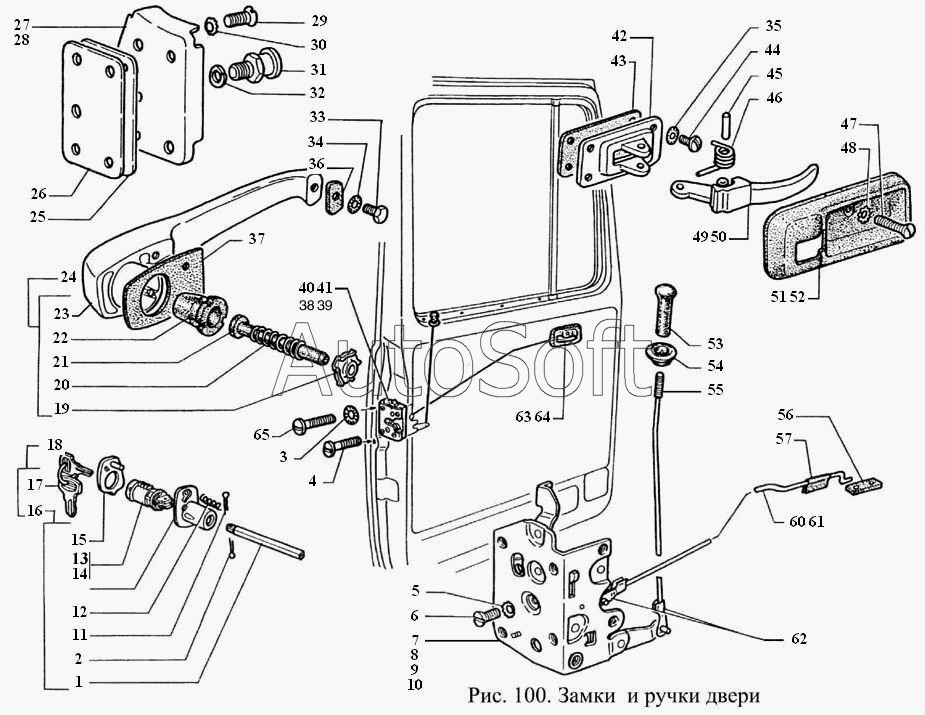

Каталог запасных частей к технике: ГАЗ-3308 (2000). Замки и ручки дверей
46
53
52
51
50
5
49
48
47
54
45
44
43
42
41
40
4
39
55
56
57
6
60
61
62
63
64
65
7
8
9
24
10
11
12
13
14
15
16
17
18
19
2
20
21
22
23
1
25
26
27
28
29
3
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Стержень выключателя | |
| 2 | 2***9 | Шплинт 2х16 ОСТ 37.001.171-93 | |
| 3 | 2***9 | Шайба 6 ОСТ 37.001.146-75 | |
| 4 | 2***9 | Винт М5-6gх22 ОСТ 37.001.128-96 | |
| 5 | 2***9 | Шайба 2-6 ОСТ 37.001.147-75 | |
| 6 | 2***9 | Винт М6-6gх12 ОСТ 37.001.125-81 | |
| 7 | 4***6 | Механизм рычажный замка правый | |
| 8 | 3***6 | Механизм замка рычажный правый | |
| 9 | 4***7 | Механизм рычажный замка левый | |
| 10 | 3***7 | Механизм замка рычажный левый | |
| 11 | 2***9 | Шплинт 1,6х10 ОСТ 37.001.171-93 | |
| 12 | 2***4 | Пружина заслонки | |
| 13 | 4***2 | Корпус выключателя | |
| 14 | 4***0 | Цилиндр выключателя замка двери в сборе | |
| 15 | 4***2 | Заслонка выключателя замка двери | |
| 16 | 4***0 | Выключатель замка двери | |
| 17 | 3***8 | Ключи замка двери с кольцом | |
| 18 | 4***0 | Выключатель замка двери с ключами | |
| 19 | 4***4 | Направляющая кнопки наружной ручки двери | |
| 20 | 2***Б | Пружина кнопки | |
| 21 | 4***0 | Толкатель кнопки наружной ручки двери | |
| 22 | 4***6 | Кнопка наружной ручки двери | |
| 23 | 4***1 | Ручка двери наружная | |
| 24 | 4***1 | Ручка двери наружная в сборе | |
| 25 | 4***2 | Прокладка регулировочная | |
| 26 | 4***0 | Прокладка регулировочная | |
| 27 | 4***1 | Фиксатор замка двери левый | |
| 28 | 4***0 | Фиксатор замка двери правый | |
| 29 | 2***9 | Винт М8х1-6gх18 ОСТ 37.001.125-81 | |
| 30 | 2***9 | Шайба 2-8 ОСТ 37.001.147-75 | |
| 31 | 4***4 | Шип фиксатора | |
| 32 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 33 | 2***9 | Болт М5-6gх9 | |
| 34 | 2***9 | Шайба 5 ОСТ 37.001.146-75 | |
| 35 | 2***9 | Шайба 5 ОСТ 37.001.146-75 | |
| 36 | 4***2 | Прокладка наружной ручки двери малая | |
| 37 | 4***2 | Прокладка наружной ручки двери большая | |
| 38 | 4***4 | Механизм запорный замка правый | |
| 39 | 3***4 | Механизм запорный замка в сборе | |
| 40 | 4***5 | Механизм запорный замка левый | |
| 41 | 3***5 | Механизм запорный замка в сборе | |
| 42 | 3***6 | Основание привода замка двери | |
| 43 | 3***4 | Прокладка привода замка | |
| 44 | 2***9 | Винт М5-6gх10 ОСТ 37.001.130-81 | |
| 45 | 4***0 | Штифт 4х20 ОСТ 37.001.118-2000 | |
| 46 | 3***1 | Пружина привода | |
| 47 | 2***9 | Винт М5-6gх25 ОСТ 37.001.126-81 | |
| 48 | 2***9 | Шайба 2-5 ОСТ 37.001.147-75 | |
| 49 | 4***2 | Ручка внутреннего привода правая | |
| 50 | 4***3 | Ручка внутреннего привода левая | |
| 51 | 4***8 | Розетка внутреннего привода правая | |
| 52 | 4***9 | Розетка внутреннего привода левая | |
| 53 | 4***4 | Наконечник тяги выключения замка двери | |
| 54 | 4***4 | Втулка наконечника тяги выключения замка | |
| 55 | 4***0 | Тяга выключения замка двери | |
| 56 | 2***0 | Зажим тяги | |
| 57 | 2***1 | Чехол тяги | |
| 58 | 3***8 | Привод с тягой правый | |
| 59 | 3***9 | Привод с тягой левый | |
| 60 | 4***0 | Тяга правая привода замка двери | |
| 61 | 4***0 | Тяга привода замка двери левая | |
| 62 | 2***2 | Зажим тяги | |
| 63 | 4***3 | Привод замка двери внутренний левый | |
| 64 | 4***2 | Привод замка двери внутренний правый | |
| 65 | 2***9 | Винт М6-6gх30 ОСТ 37.001.130-81 |
