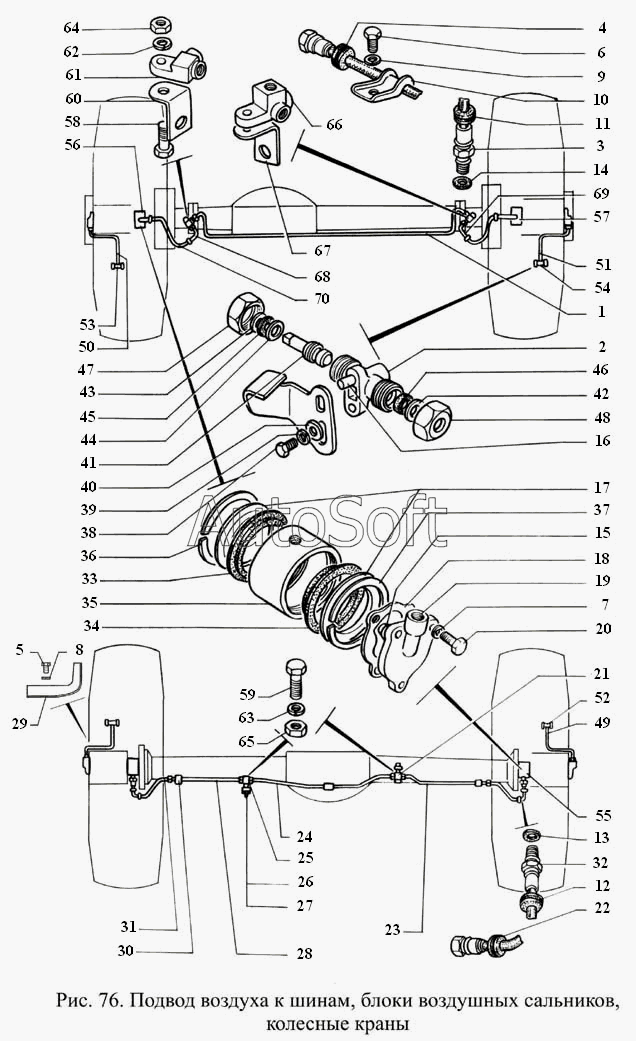

Каталог запасных частей к технике: ГАЗ-3308 (2000). Подвод воздуха к шинам, блоки воздушных сальников, колесные краны
5
57
56
55
54
53
52
51
50
58
49
48
47
46
45
44
43
42
65
9
8
70
7
69
68
67
66
41
64
63
62
61
60
6
59
18
25
24
23
22
21
20
2
19
26
17
16
15
14
13
12
11
10
33
40
4
39
38
37
36
35
34
1
32
31
30
3
29
28
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***5 | Трубка к передним колесам в сборе | |
| 2 | 6***3 | Корпус воздушного крана | |
| 3 | 6***8 | Шланг гибкий подвода воздуха к передним колесам в сборе | |
| 4 | 6***7 | Втулка защитная шланга подвода воздуха на щите переднего тормоза | |
| 5 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 | |
| 6 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 | |
| 7 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 8 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 9 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 10 | 6***5 | Скоба крепления трубки | |
| 11 | 6***5 | Втулка защитная шланга подвода воздуха на сальнике ступицы колеса | |
| 12 | 6***5 | Втулка защитная шланга подвода воздуха на сальнике ступицы колеса | |
| 13 | 1***3 | Кольцо уплотнительное | |
| 14 | 1***3 | Кольцо уплотнительное | |
| 15 | 1***3 | Кольцо уплотнительное | |
| 16 | 2***П | Штифт 6х14 установочный | |
| 17 | 4***1 | Подшипник блока сальников подвода воздуха к шинам | |
| 18 | 6***1 | Прокладка крышки фланца | |
| 19 | 6***0 | Крышка фланца ступицы | |
| 20 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 21 | 6***0 | Тройник подвода воздуха к задним колесам | |
| 22 | 6***8 | Втулка защитная | |
| 23 | 6***4 | Трубка к заднему правому колесу в сборе | |
| 24 | 6***4 | Трубка к заднему левому колесу первая в сборе | |
| 25 | 6***0 | Тройник клапана контрольного вывода | |
| 26 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 27 | 1***0 | Клапан контрольного вывода в сборе | |
| 28 | 6***6 | Трубка к заднему левому колесу вторая в сборе | |
| 29 | 6***7 | Кожух защитный трубки подвода воздуха к задним шинам | |
| 30 | 2***6 | Втулка защитная | |
| 31 | 6***9 | Шланг гибкий подвода воздуха к задним колесам в сборе | |
| 32 | 6***9 | Шланг гибкий подвода воздуха к задним колесам в сборе | |
| 33 | 6***1 | Манжета в сборе | |
| 34 | 6***1 | Манжета в сборе | |
| 35 | 4***4 | Корпус блока сальников подвода воздуха к шинам | |
| 36 | 1***2 | Кольцо стопорное сальника | |
| 37 | 1***2 | Кольцо стопорное сальника | |
| 38 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 39 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 40 | 2***9 | Шайба 6,5 | |
| 41 | 4***4 | Пробка крана запора воздуха в сборе | |
| 42 | 2***9 | Шайба 8 | |
| 43 | 2***9 | Шайба 8 | |
| 44 | 2***9 | Шайба 8 | |
| 45 | 4***7 | Сальник воздушного крана | |
| 46 | 4***7 | Сальник воздушного крана | |
| 47 | 4***8 | Гайка М20х1,5 | |
| 48 | 4***8 | Гайка М20х1,5 | |
| 49 | 6***1 | Трубка подвода воздуха к воздушному крану в сборе | |
| 50 | 6***1 | Трубка подвода воздуха к воздушному крану в сборе | |
| 51 | 6***1 | Трубка подвода воздуха к воздушному крану в сборе | |
| 52 | 6***2 | Кран воздушный в сборе | |
| 53 | 6***2 | Кран воздушный в сборе | |
| 54 | 6***2 | Кран воздушный в сборе | |
| 55 | 4***3 | Блок сальников подвода воздуха к шинам в сборе | |
| 56 | 4***3 | Блок сальников подвода воздуха к шинам в сборе | |
| 57 | 4***3 | Блок сальников подвода воздуха к шинам в сборе | |
| 58 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 59 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 60 | 6***3 | Кронштейн двойника подвода воздуха на левое колесо | |
| 61 | 6***1 | Двойник подвода воздуха к передним колесам левый | |
| 62 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 63 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 64 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 65 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 66 | 6***8 | Тройник подвода воздуха к передним колесам правый | |
| 67 | 6***2 | Кронштейн тройника | |
| 68 | 6***9 | Трубка к гибкому шлангу переднего колеса в сборе | |
| 69 | 6***9 | Трубка к гибкому шлангу переднего колеса в сборе | |
| 70 | 6***8 | Шланг гибкий подвода воздуха к передним колесам в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
