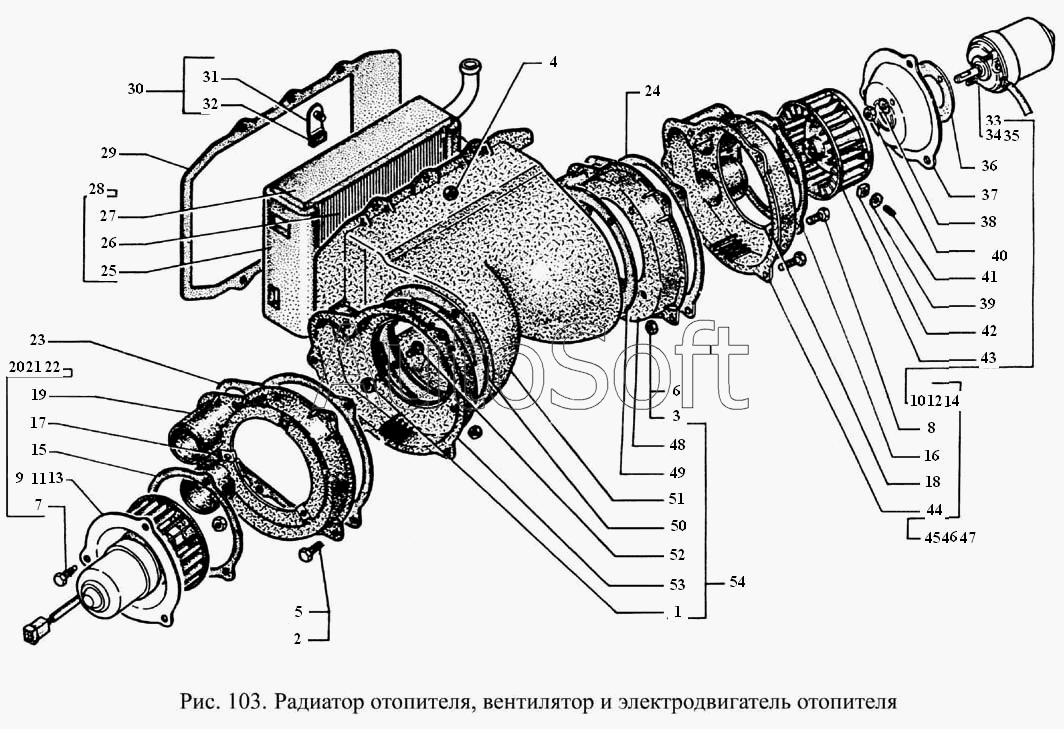

Каталог запасных частей к технике: ГАЗ-3308 (2000). Радиатор отопителя, вентилятор и электродвигатель отопителя
1
10
11
12
13
14
15
16
17
18
19
2
20
21
22
23
24
25
26
27
28
29
3
30
31
32
33
34
35
36
37
38
39
4
40
41
42
43
44
45
46
47
48
49
5
50
51
52
53
54
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Гайка М6 | |
| 2 | 4***8 | Гайка М6 | |
| 3 | 4***8 | Гайка М6 | |
| 4 | 4***8 | Гайка М6 | |
| 5 | 2***9 | Болт М6-6gх25 ОСТ 37.001.123-96 | |
| 6 | 2***9 | Болт М6-6gх25 ОСТ 37.001.123-96 | |
| 7 | 2***9 | Болт М6-6gх25 | |
| 8 | 2***9 | Болт М6-6gх25 | |
| 9 | 3***8 | Электродвигатель отопителя с ротором | |
| 10 | 3***8 | Электродвигатель отопителя с ротором | |
| 11 | 3***8 | Электродвигатель отопителя с ротором | |
| 12 | 3***8 | Электродвигатель отопителя с ротором | |
| 13 | 3***8 | Электродвигатель отопителя с ротором | |
| 14 | 3***8 | Электродвигатель отопителя с ротором | |
| 15 | 1***0 | Прокладка диска электродвигателя заднего отопителя | |
| 16 | 1***0 | Прокладка диска электродвигателя заднего отопителя | |
| 17 | 2***2 | Гайка М6 | |
| 18 | 2***2 | Гайка М6 | |
| 19 | 4***1 | Корпус вентилятора левый | |
| 20 | 3***1 | Корпус вентилятора левый | |
| 21 | 3***1 | Корпус вентилятора левый | |
| 22 | 3***1 | Корпус вентилятора левый | |
| 23 | 4***6 | Прокладка корпуса вентилятора | |
| 24 | 4***6 | Прокладка корпуса вентилятора | |
| 25 | 3***1 | Прокладка радиатора отопителя боковая | |
| 26 | 3***0 | Радиатор отопителя в сборе | |
| 27 | 3***0 | Прокладка радиатора отопителя верхняя | |
| 28 | 3***6 | Радиатор отопителя с прокладками в сборе | |
| 29 | 3***4 | Прокладка кожуха радиатора | |
| 30 | 3***1 | Держатель радиатора с прокладкой в сборе | |
| 31 | 3***3 | Держатель радиатора отопителя в сборе | |
| 32 | 2***0 | Зажим тяги | |
| 33 | М***6 | Электродвигатель | |
| 34 | М***0 | Электродвигатель МЭ236-В ТУ 37.003.1165-83 | |
| 35 | М***7 | Электродвигатель отопителя | |
| 36 | 2***2 | Прокладка электродвигателя вентилятора | |
| 37 | 1***8 | Диск электродвигателя заднего отопителя | |
| 38 | 4***5 | Шайба 5,2 | |
| 39 | 4***5 | Шайба 5,2 | |
| 40 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 41 | 2***9 | Винт М5-6gх12 ОСТ 37.001.132-82 | |
| 42 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 43 | 5***2 | Ротор обогрева ветрового стекла | |
| 44 | 4***1 | Корпус вентилятора правый | |
| 45 | 3***0 | Корпус вентилятора правый | |
| 46 | 3***0 | Корпус вентилятора правый | |
| 47 | 3***0 | Корпус вентилятора правый | |
| 48 | 4***1 | Крышка корпуса вентилятора правая | |
| 49 | 4***1 | Прокладка крышки вентиляции | |
| 50 | 4***1 | Прокладка крышки вентиляции | |
| 51 | 3***1 | Кожух радиатора | |
| 52 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 53 | 4***1 | Крышка корпуса вентилятора левая | |
| 54 | 3***8 | Кожух радиатора с крышками вентилятора |
