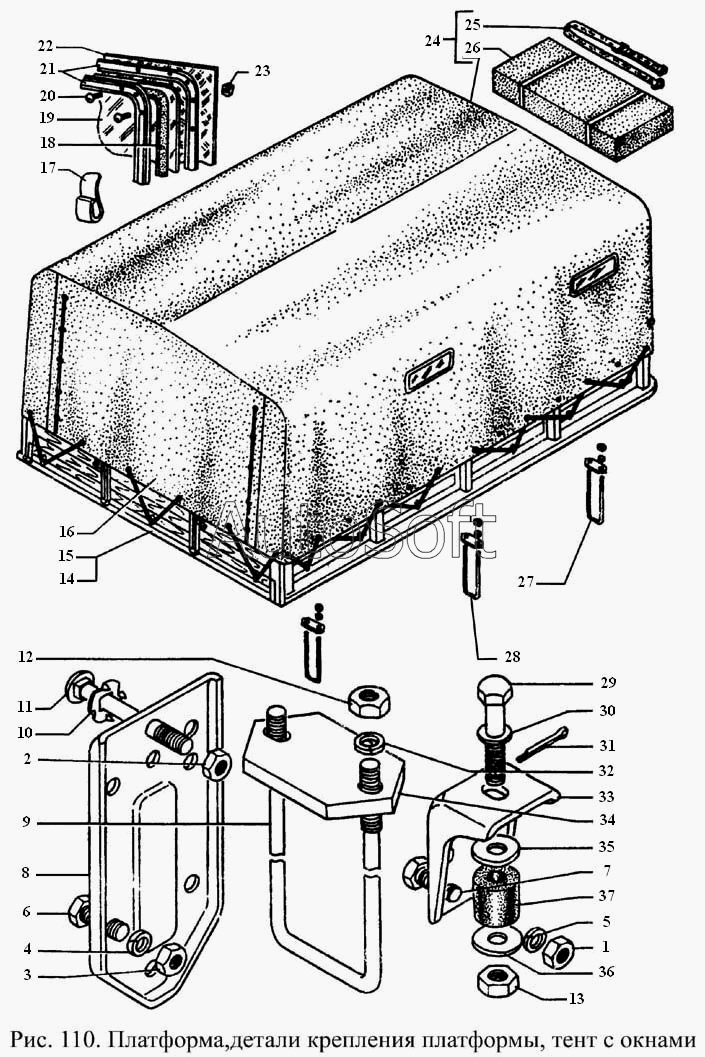

Каталог запасных частей к технике: ГАЗ-3308 (2000). Платформа, детали крепления платформы, тент с окнами
1
10
11
12
13
14
15
16
17
18
19
2
20
21
22
23
24
25
26
27
28
29
3
30
31
32
33
34
35
36
37
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 2 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 3 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 4 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 5 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 6 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 7 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 8 | 3***0 | Кронштейн крепления платформы | |
| 9 | 9***0 | Стремянка задняя | |
| 10 | 9***А | Шайба специальная | |
| 11 | 2***9 | Болт М10-6gх90 ОСТ 37.001.106-75 | |
| 12 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 13 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 14 | 3***0 | Платформа с решетками бортов, дугами и сиденьями | |
| 15 | 3***0 | Платформа | |
| 16 | 6***0 | Тент с окнами | |
| 17 | 3***4 | Фиксатор шторы окна тента | |
| 18 | 7***4 | Прокладка стекла заднего окна тента | |
| 19 | 6***0 | Стекло окна тента | |
| 20 | 2***9 | Винт М4-6gх8 ОСТ 37.001.127-81 | |
| 21 | 7***0 | Рамка окна тента | |
| 22 | 6***0 | Штора окна тента | |
| 23 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 24 | 6***0 | Тент с чехлом | |
| 25 | 6***0 | Ремень установочный в сборе | |
| 26 | 3***0 | Чехол тента | |
| 27 | 3***0 | Стремянка передняя | |
| 28 | 5***4 | Стремянка средняя | |
| 29 | 2***9 | Болт 2М12х1,25-6gх70 ОСТ 37.001.123-96 | |
| 30 | 2***9 | Шайба 12 | |
| 31 | 2***9 | Шплинт 3,2х25 ОСТ 37.001.171-93 | |
| 32 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 33 | 6***4 | Кронштейн крепления платформы к раме | |
| 34 | 5***2 | Накладка стремянки | |
| 35 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 36 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 37 | 1***1 | Подушка стойки стабилизатора нижняя |
