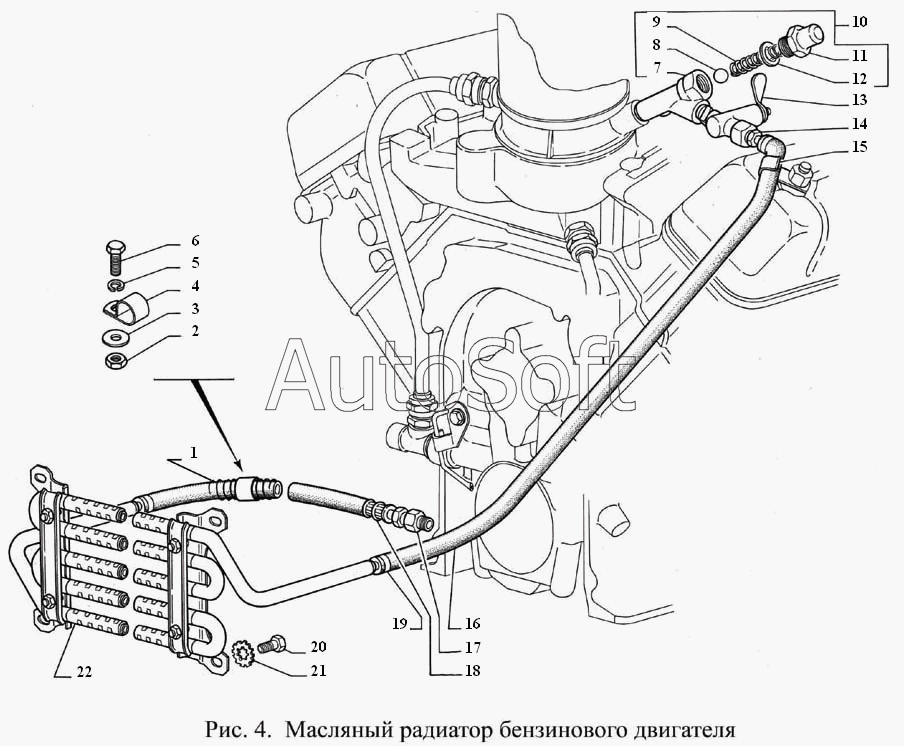

Каталог запасных частей к технике: ГАЗ-3308 (2000). Масляный радиатор бензинового двигателя
1
10
11
12
13
14
15
16
17
18
19
2
20
21
22
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***А | Оболочка защитная шланга масляного радиатора | |
| 2 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 3 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 4 | 2***9 | Скоба 20 | |
| 5 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 6 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 7 | 5***7 | Корпус клапана масляного радиатора | |
| 8 | Б***0 | Шарик | |
| 9 | 2***2 | Пружина перепускного клапана масляного радиатора | |
| 10 | 5***5 | Клапан масляного радиатора в сборе | |
| 11 | 2***9 | Пробка М18х1,5х12 | |
| 12 | 2***П | Шайба 18 | |
| 13 | П***0 | Краник запорный | |
| 14 | 5***8 | Трубка бензинопровода от фильтра к шлангу и от шланга к карбюратору | |
| 15 | 6***3 | Скоба крепления жгута проводов на крышке коромысел | |
| 16 | 2***0 | Шланг подогрева дросселя | |
| 17 | 2***9 | Штуцер КГ 1/4" | |
| 18 | 3***0 | Шланг | |
| 19 | 0***7 | Хомут 12-18 ТО17-9-20-98 | |
| 20 | 2***9 | Болт М8-6gх12 ОСТ 37.001.123-96 | |
| 21 | 2***9 | Шайба 8,2 | |
| 22 | 6***8 | Радиатор масляный |
