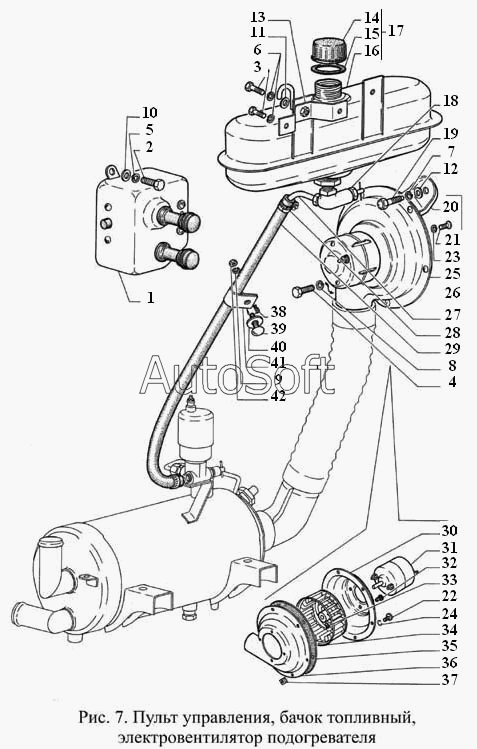

Каталог запасных частей к технике: ГАЗ-3308 (2000). Пульт управления, бачок топливный, электровентилятор подогревателя
39
3
30
31
32
33
34
35
36
37
38
29
4
40
41
42
5
6
7
8
9
2
10
11
12
13
14
15
16
17
18
19
1
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Пульт управления подогревателем | |
| 2 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 3 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 4 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 5 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 6 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 7 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 8 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 9 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 10 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 11 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 12 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 13 | 3***6 | Кронштейн переходный топливного бачка | |
| 14 | 5***8 | Пробка топливного бачка подогревателя | |
| 15 | 5***А | Прокладка пробки топливного бачка подогревателя | |
| 16 | 5***5 | Бачок топливный подогревателя в сборе | |
| 17 | 5***0 | Бачок топливный пускового подогревателя с пробкой в сборе | |
| 18 | В***5 | Краник топливного бачка подогревателя | |
| 19 | 2***9 | Болт М6-6gх25 | |
| 20 | 3***5 | Кронштейн крепления электровентилятора | |
| 21 | 2***9 | Винт М4-6gх8 ОСТ 37.001.127-81 | |
| 22 | 2***9 | Винт М4-6gх8 ОСТ 37.001.127-81 | |
| 23 | 2***2 | Шайба 4Л ОСТ 37.001.115-75 | |
| 24 | 2***2 | Шайба 4Л ОСТ 37.001.115-75 | |
| 25 | 3***0 | Электровентилятор подогревателя в сборе | |
| 26 | 3***5 | Электровентилятор в сборе | |
| 27 | 4***0 | Трубка топливного бачка пускового подогревателя | |
| 28 | 0***0 | Хомут 12-22 ТО17-9-20-98 | |
| 29 | 6***0 | Шланг от тройника к редукционному клапану | |
| 30 | 3***6 | Корпус вентилятора | |
| 31 | 7***0 | Электродвигатель 76.3730 ТУ 37.459.135-92 | |
| 32 | 3***5 | Буфер | |
| 33 | 2***9 | Винт М5-6gх12 ОСТ 37.001.132-82 | |
| 34 | 8***0 | Ротор в сборе | |
| 35 | 3***6 | Прокладка | |
| 36 | 4***0 | Крышка корпуса в сборе | |
| 37 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 38 | 2***0 | Скоба | |
| 39 | 2***9 | Болт М6-6gх20 ОСТ 37.001.106-75 | |
| 40 | 2***9 | Шайба 8,5 | |
| 41 | 2***9 | Скоба 16 | |
| 42 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 |
