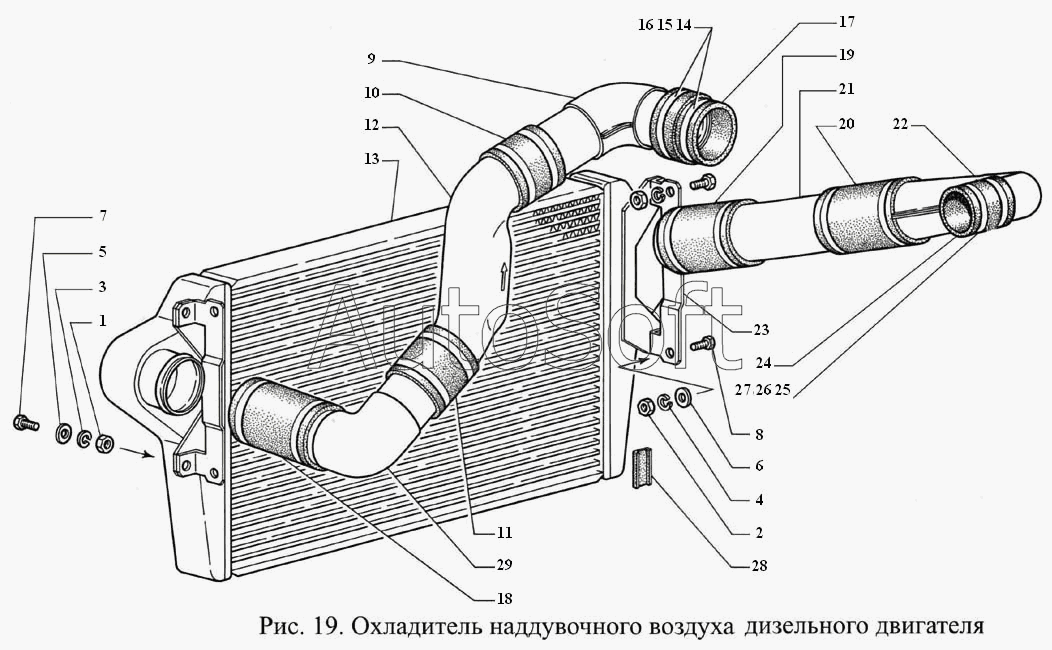

Каталог запасных частей к технике: ГАЗ-3308 (2000). Охладитель наддувочного воздуха дизельного двигателя
22
9
8
7
6
5
4
3
29
28
27
26
25
24
23
1
21
20
2
19
18
17
16
15
14
13
12
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 2 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 3 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 4 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 5 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 6 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 7 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 8 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 9 | 3***8 | Патрубок верхний | |
| 10 | 5***4 | Шланг соединительный | |
| 11 | 5***4 | Шланг соединительный | |
| 12 | 3***2 | Патрубок выходной средний | |
| 13 | 3***2 | Охладитель с кронштейнами | |
| 14 | Т***1 | Хомут | |
| 15 | Т***7 | Хомут 70-90 ТУ 4599-003-03966022-00 | |
| 16 | 0***6 | Хомут 70-90 ТО17-9-20-98 | |
| 17 | 3***0 | Муфта | |
| 18 | 3***4 | Шланг соединительный | |
| 19 | 3***4 | Шланг соединительный | |
| 20 | 3***4 | Шланг соединительный | |
| 21 | 3***0 | Труба нагнетательная | |
| 22 | 3***6 | Патрубок нагнетательный | |
| 23 | 3***2 | Кронштейн охладителя | |
| 24 | 5***1 | Шланг нагнетательный (2177624/1) | |
| 25 | Т***1 | Хомут 40-60 | |
| 26 | Т***6 | Хомут 50-70 ТУ 4599-003-03966022-00 | |
| 27 | 0***5 | Хомут 50-62 ТО17-9-20-98 | |
| 28 | 6***0 | Прокладка уплотнительная | |
| 29 | 3***8 | Патрубок нижний |
