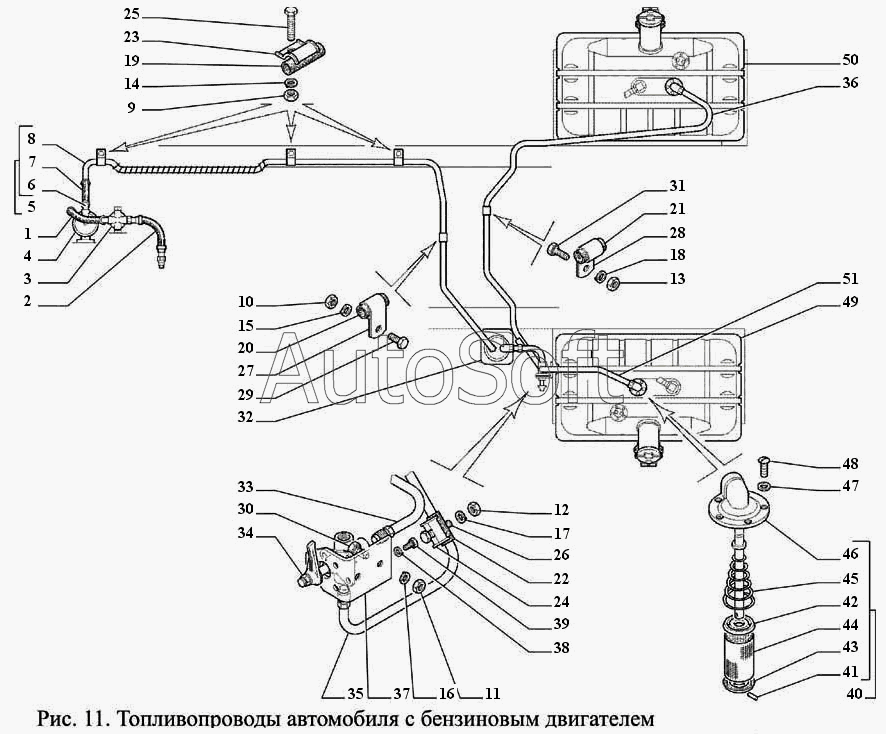

Каталог запасных частей к технике: ГАЗ-3308 (2000). Топливопроводы автомобиля с бензиновым двигателем
44
33
34
35
36
37
38
39
4
40
41
42
43
32
45
46
47
48
49
5
50
51
6
7
8
9
21
10
11
11
12
12
13
14
15
16
17
17
18
19
2
20
1
22
22
23
24
25
26
26
27
28
29
3
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Трубка бензинопровода от фильтра к карбюратору в сборе | |
| 2 | 6***0 | Трубка бензинопровода от фильтра к карбюратору в сборе | |
| 3 | 5***1 | Фильтр тонкой очистки топлива | |
| 4 | Б***Л | Насос топливный в сборе | |
| 5 | 3***4 | Трубка со шлангом от бензоотстойника к насосу | |
| 6 | 6***5 | Трубка масляного радиатора выходная с упорной гайкой в сборе | |
| 7 | 6***1 | Шланг | |
| 8 | 3***5 | Трубка от бензоотстойника к насосу | |
| 9 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 10 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 11 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 12 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 13 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 14 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 15 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 16 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 17 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 18 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 19 | 6***6 | Трубка защитная крепления трубопроводов | |
| 20 | 6***6 | Трубка защитная крепления трубопроводов | |
| 21 | 6***6 | Трубка защитная крепления трубопроводов | |
| 22 | 6***6 | Трубка защитная крепления трубопроводов | |
| 23 | 6***7 | Скоба | |
| 24 | 6***7 | Скоба | |
| 25 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 26 | 2***9 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 27 | 2***9 | Скоба | |
| 28 | 2***9 | Скоба | |
| 29 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 30 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 31 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 32 | 3***0 | Отстойник бензиновый | |
| 33 | 3***0 | Трубка от крана к бензоотстойнику | |
| 34 | П***Т | Кран в сборе (66-71-1104160) | |
| 35 | 3***5 | Трубка слива топлива в правый бак | |
| 36 | 3***5 | Трубка слива топлива в правый бак | |
| 37 | 3***9 | Кронштейн крепления топливного краника | |
| 38 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 39 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 40 | 6***2 | Трубка приемная бензинопровода с фильтром в сборе | |
| 41 | 4***0 | Штифт 4х20 ОСТ 37.001.118-2000 | |
| 42 | 6***0 | Фланец фильтра | |
| 43 | 6***0 | Фланец фильтра | |
| 44 | 2***7 | Фильтр приемной трубки бензинопровода в сборе | |
| 45 | 6***3 | Пружина | |
| 46 | 6***6 | Трубка приемная бензинопровода с фланцем в сборе | |
| 47 | 2***6 | Шайба | |
| 48 | 4***0 | Винт М5-6gх12 ОСТ 37.001.127-81 | |
| 49 | 4***2 | Бак топливный | |
| 50 | 4***2 | Бак топливный | |
| 51 | 3***2 | Трубка сливная от крана к левому баку |
