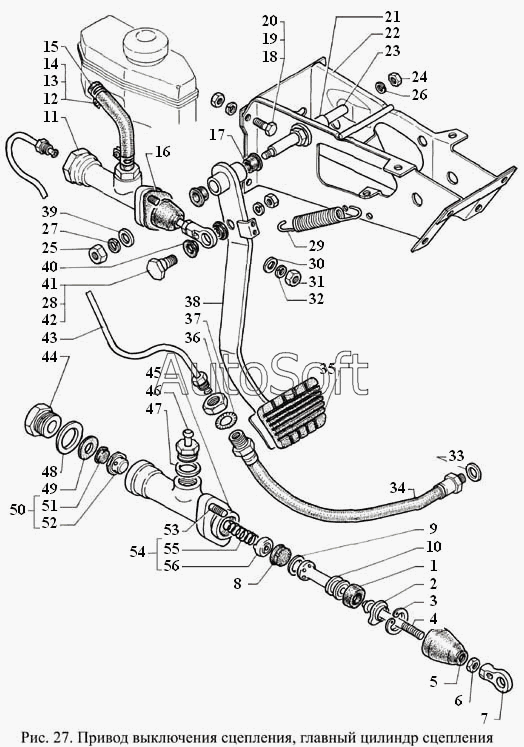

Каталог запасных частей к технике: ГАЗ-3308 (2000). Привод выключения сцепления, главный цилиндр сцепления
48
36
37
38
39
4
40
41
42
43
44
45
46
47
35
49
5
50
51
52
53
54
55
56
6
7
8
9
22
10
11
12
13
14
15
16
17
18
19
2
20
21
1
23
24
25
26
27
28
29
3
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***Б | Манжета уплотнительная поршня главного цилиндра выключения сцепления | |
| 2 | 6***2 | Шайба упорная поршня главного цилиндра сцепления | |
| 3 | 2***П | Кольцо Б25 ГОСТ 13943-80 | |
| 4 | 6***0 | Толкатель поршня главного цилиндра сцепления | |
| 5 | 4***5 | Колпак защитный главного цилиндра тормоза | |
| 6 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 7 | 2***1 | Проушина толкателя главного цилиндра сцепления | |
| 8 | 2***4 | Манжета уплотнительная внутренняя главного цилиндра выключения сцепления | |
| 9 | 2***2 | Клапан поршня главного цилиндра выключения сцепления | |
| 10 | 6***6 | Поршень главного цилиндра привода управления сцепления | |
| 11 | 6***0 | Цилиндр главный привода выключения сцепления в сборе | |
| 12 | 2***9 | Гайка М4-6Н ОСТ 37.001.112-91 | |
| 13 | 2***9 | Винт М4-6gх20 ОСТ 37.001.128-96 | |
| 14 | 2***9 | Хомут 14 | |
| 15 | 3***8 | Шланг | |
| 16 | 2***4 | Прокладка главного цилиндра выключения сцепления | |
| 17 | 1***3 | Втулка оси педали тормоза | |
| 18 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 19 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 20 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 21 | 4***6 | Втулка оси педалей | |
| 22 | 3***0 | Кронштейн педалей в сборе | |
| 23 | 4***0 | Ось педалей | |
| 24 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 25 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 26 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 27 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 28 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 29 | М***А | Пружина | |
| 30 | 2***9 | Шайба 8,4 | |
| 31 | 2***9 | Гайка М8х1-6Н ОСТ 37.001.124-93 | |
| 32 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 33 | 5***3 | Прокладка | |
| 34 | 5***2 | Шланг гибкий тормозов в сборе | |
| 35 | 3***8 | Накладка педали | |
| 36 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 37 | 2***9 | Шайба 16 ОСТ 37.001.146-75 | |
| 38 | 2***0 | Педаль сцепления в сборе | |
| 39 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 40 | 2***9 | Втулка оси толкателя | |
| 41 | 2***8 | Ось толкателя педали | |
| 42 | 2***9 | Гайка 10х1-6Н | |
| 43 | 4***0 | Трубка от главного цилиндра сцепления к гибкому шлангу в сборе | |
| 44 | 4***3 | Штуцер главного цилиндра | |
| 45 | 4***1 | Корпус главного цилиндра сцепления | |
| 46 | 6***2 | Штуцер с трубкой в сборе | |
| 47 | 5***4 | Прокладка штуцера главного цилиндра тормозов | |
| 48 | 4***5 | Прокладка штуцера | |
| 49 | 4***1 | Кольцо упорное клапана | |
| 50 | 4***0 | Клапан главного цилиндра с обоймой | |
| 51 | 4***1 | Клапан главного цилиндра | |
| 52 | 4***4 | Обойма клапана | |
| 53 | 4***8 | Шпилька М8х(1,25-Сп/1х4Н)х16 ОСТ 37.001.180-96 | |
| 54 | 2***0 | Пружина возвратная поршня главного цилиндра выключения сцепления в сборе | |
| 55 | 2***2 | Пружина возвратная поршня главного цилиндра выключения сцепления | |
| 56 | 2***4 | Держатель возвратной пружины поршня главного цилиндра выключения сцепления |
