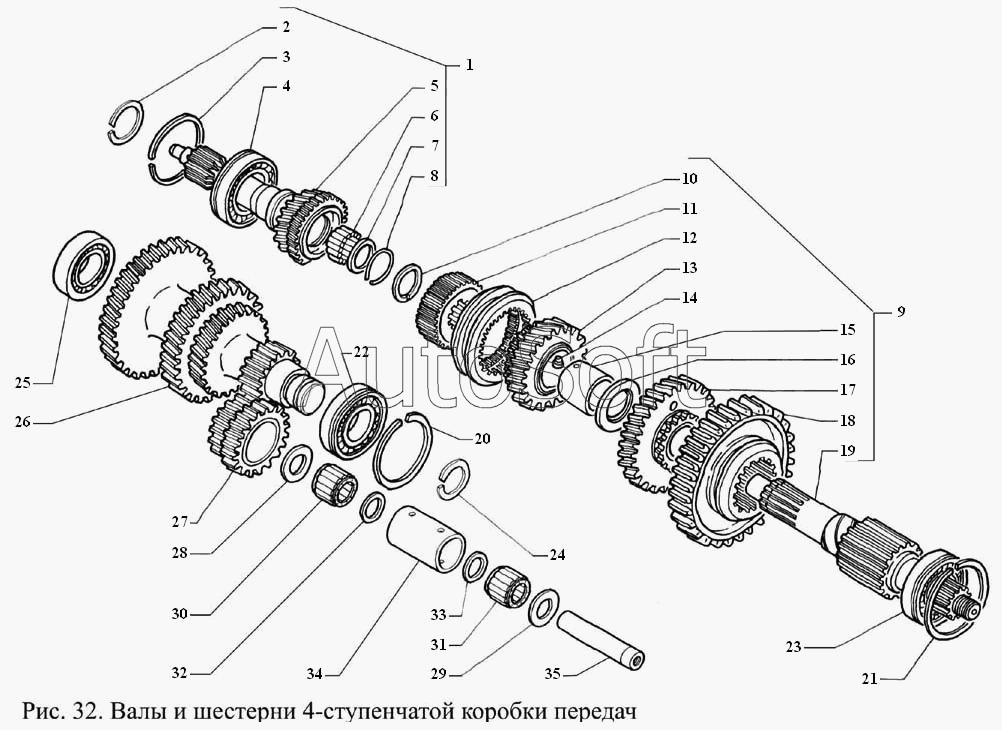

Каталог запасных частей к технике: ГАЗ-3308 (2000). Валы и шестерни 4-ступенчатой коробки передач
33
26
27
28
29
3
30
31
32
25
34
35
4
5
6
7
8
9
18
10
11
12
13
14
15
16
17
1
19
2
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***5 | Вал первичный | |
| 2 | 4***3 | Кольцо В45 ГОСТ 13940-86 | |
| 3 | 5***3 | Кольцо упорное | |
| 4 | 5***2 | Подшипник | |
| 5 | 5***0 | Вал первичный коробки передач | |
| 6 | 4***1 | Ролик 7х 17 по черт. ВНИПП инв. № 35374 | |
| 7 | 5***8 | Шайба упорная | |
| 8 | 5***9 | Кольцо стопорное | |
| 9 | 5***0 | Вал вторичный в сборе | |
| 10 | 5***2 | Кольцо | |
| 11 | 5***0 | Ступица муфты | |
| 12 | 5***0 | Муфта | |
| 13 | 5***0 | Шестерня 3-й передачи в сборе | |
| 14 | 5***0 | Стопор втулки шестерни третьей передачи | |
| 15 | 5***5 | Втулка распорная шестерни третьей передачи | |
| 16 | 5***4 | Шайба шестерни второй передачи вторичного вала упорная | |
| 17 | 5***1 | Шестерня второй передачи вторичного вала в сборе | |
| 18 | 5***1 | Шестерня скользящая первой передачи и заднего хода | |
| 19 | 5***5 | Вал вторичный | |
| 20 | 2***4 | Кольцо стопорное подшипника | |
| 21 | 2***4 | Кольцо стопорное подшипника | |
| 22 | 5***1 | Подшипник (52-1701073-02) | |
| 23 | 5***1 | Подшипник (52-1701073-02) | |
| 24 | 4***7 | Кольцо В35 ГОСТ 13940-86 | |
| 25 | 6***М | Подшипник передний блока шестерен промежуточного вала в сборе | |
| 26 | 5***0 | Блок шестерен промежуточного вала | |
| 27 | 6***2 | Блок шестерен заднего хода коробки передач | |
| 28 | 5***3 | Шайба упорная блока шестерен заднего хода | |
| 29 | 5***3 | Шайба упорная блока шестерен заднего хода | |
| 30 | 8***4 | Подшипник в сборе (АА-7120-А2) | |
| 31 | 8***4 | Подшипник в сборе (АА-7120-А2) | |
| 32 | 5***4 | Шайба | |
| 33 | 5***4 | Шайба | |
| 34 | 5***3 | Втулка блока шестерен заднего хода | |
| 35 | 5***0 | Ось блока шестерен заднего хода коробки передач |
