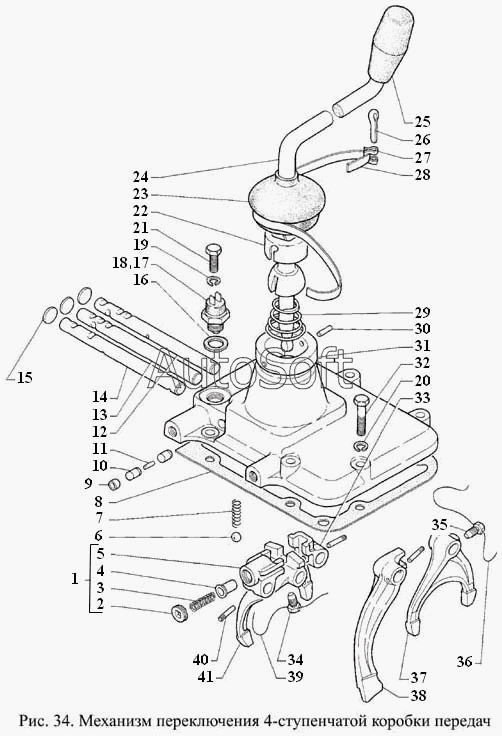

Каталог запасных частей к технике: ГАЗ-3308 (2000). Механизм переключения 4-ступенчатой коробки передач
38
29
3
30
31
32
33
34
35
36
37
28
39
4
40
41
5
6
7
8
9
19
10
11
12
13
14
15
16
17
18
1
2
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***4 | Головка штока заднего хода коробки передач | |
| 2 | 5***9 | Стопор пружины | |
| 3 | 5***8 | Пружина предохранителя включения заднего хода коробки передач | |
| 4 | 5***7 | Предохранитель включений первой и второй передач и заднего хода | |
| 5 | 5***1 | Головка штока заднего хода коробки передач | |
| 6 | 4***6 | Шарик 9,525-40 ГОСТ 3722-81 | |
| 7 | 5***7 | Пружина фиксатора | |
| 8 | 5***6 | Прокладка верхней крышки коробки передач | |
| 9 | 5***1 | Заглушка отверстия плунжеров штока переключения | |
| 10 | 5***0 | Плунжер стопорный штоков переключения передач | |
| 11 | 5***5 | Палец штока переключения третьей и четвертой передач стопорный | |
| 12 | 5***0 | Шток переключения первой и второй передач | |
| 13 | 5***1 | Шток переключения третьей и четвертой передач | |
| 14 | 5***Б | Шток переключения заднего хода | |
| 15 | 2***9 | Заглушка 20 ОСТ 37.001.173-82 | |
| 16 | 2***Б | Прокладка выключателя света заднего хода | |
| 17 | В***Т | Выключатель света заднего хода (ВК418-3716000-Т) | |
| 18 | В***Т | Выключатель света заднего хода (ВК418А-3716000-Т) | |
| 19 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 20 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 21 | 2***9 | Болт М10-6gх25 ОСТ 37.001.123-96 | |
| 22 | 5***6 | Колпак верхней крышки коробки передач | |
| 23 | 7***8 | Колпак защитный верхней крышки коробки передач | |
| 24 | 3***0 | Рычаг переключения коробки передач | |
| 25 | 4***9 | Рукоятка рычага переключения передач | |
| 26 | 2***9 | Шплинт 5,6х22 | |
| 27 | 2***9 | Пряжка | |
| 28 | 2***9 | Лента 10х580 | |
| 29 | 5***2 | Пружина рычага переключения передач | |
| 30 | 2***П | Штифт 6х20 | |
| 31 | 3***5 | Крышка верхняя | |
| 32 | 2***9 | Болт М10-6gх45 ОСТ 37.001.123-96 | |
| 33 | 5***1 | Головка штока переключения первой и второй передач | |
| 34 | 2***П | Винт М10х1-6hх17,5 | |
| 35 | 2***П | Винт М10х1-6hх17,5 | |
| 36 | 2***П | Шплинт 1,2х150 ОСТ 37.001.172-92 | |
| 37 | 5***2 | Вилка переключения первой и второй передач | |
| 38 | 6***2 | Вилка заднего хода | |
| 39 | 2***П | Шплинт 1,2х175 ОСТ 37.001.172-92 | |
| 40 | 2***П | Штифт 5х25 ОСТ 37.001.116-75 | |
| 41 | 5***2 | Вилка переключения третьей к четвертой передач |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
