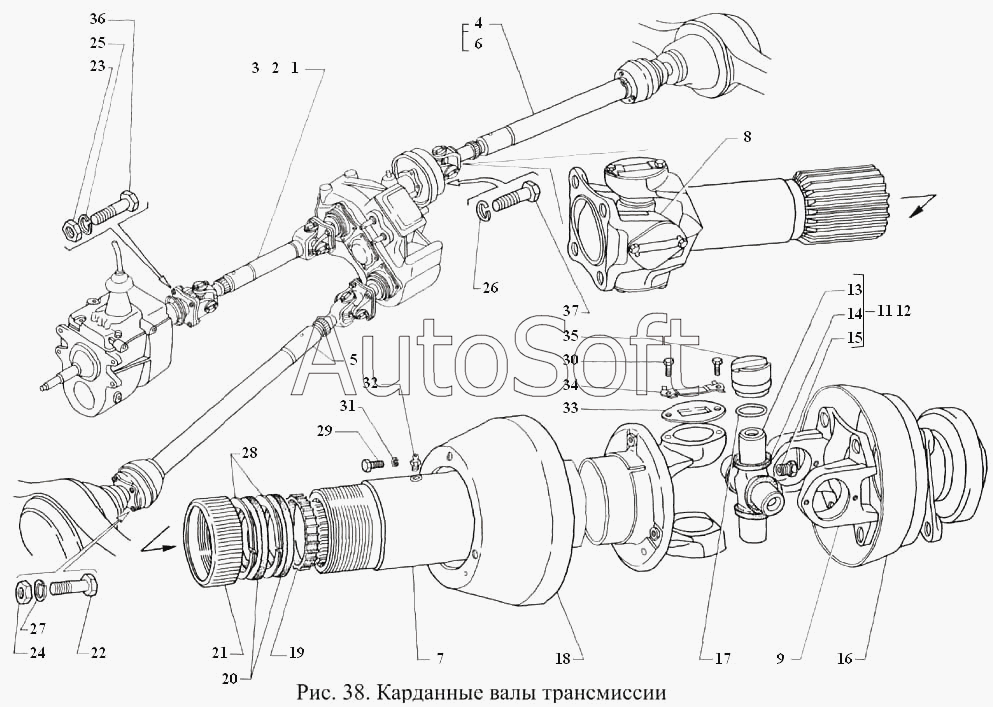

Каталог запасных частей к технике: ГАЗ-3308 (2000). Карданные валы трансмиссии
1
11
12
13
14
15
16
17
18
19
2
20
21
22
23
24
25
26
27
28
29
3
30
31
32
33
34
35
36
37
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Вал карданный промежуточный | |
| 2 | 3***0 | Вал карданный промежуточный | |
| 3 | 3***0 | Вал карданный промежуточный | |
| 4 | 3***0 | Вал карданный | |
| 5 | 3***0 | Вал карданный | |
| 6 | 3***5 | Вал карданный | |
| 7 | 3***5 | Вал карданный | |
| 8 | 5***А | Фланец кардана | |
| 9 | 5***А | Фланец кардана | |
| 10 | 5***3 | Комплект крестовины | |
| 11 | 3***6 | Крестовина кардана с сальниками в сборе | |
| 12 | 5***1 | Крестовина кардана с сальниками в сборе | |
| 13 | 5***0 | Крестовина кардана | |
| 14 | 5***1 | Уплотнение торцевое подшипника в сборе | |
| 15 | 2***Ю | Клапан К1/8" | |
| 16 | 6***4 | Колпак защитный внутренний карданного вала | |
| 17 | 5***1 | Кольцо уплотнительное | |
| 18 | 6***Г | Колпак защитный наружный карданного вала | |
| 19 | 4***0 | Вкладыш центрирующий | |
| 20 | 5***5 | Кольцо уплотнительное | |
| 21 | 5***7 | Обойма сальника | |
| 22 | 2***9 | Болт М12х1,25-4hх35 | |
| 23 | 2***9 | Гайка М12х1,25-6Н | |
| 24 | 2***9 | Гайка М12х1,25-6Н | |
| 25 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 26 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 27 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 28 | 5***9 | Шайба отражательная | |
| 29 | 2***9 | Болт М6-6gх12 | |
| 30 | 2***9 | Болт М6-6gх12 | |
| 31 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 32 | 2***9 | Масленка 1.1 Ц6.хр ГОСТ 19853-74 | |
| 33 | 5***0 | Крышка подшипника крестовины переднего моста | |
| 34 | 5***9 | Пластина стопорная болтов кардана | |
| 35 | 8***5 | Подшипник в сборе | |
| 36 | 2***9 | Болт М12х1,25х32 | |
| 37 | 2***9 | Болт М12х1,25х32 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
