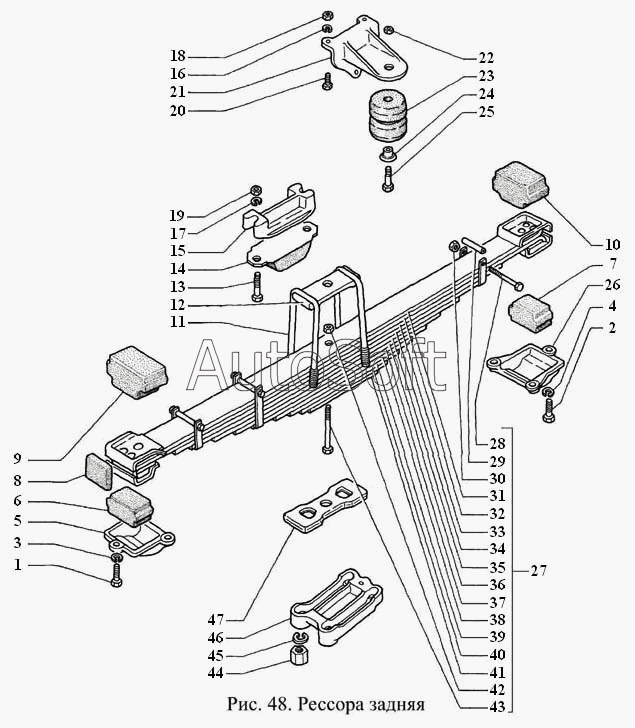

Каталог запасных частей к технике: ГАЗ-3308 (2000). Рессора задняя
41
31
32
33
34
35
36
37
38
39
4
40
30
42
43
44
45
46
47
5
6
7
8
9
20
10
11
12
13
14
15
16
17
18
19
2
1
21
22
23
24
25
26
27
28
29
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***5 | Болт М14-6gх50 ОСТ 37.001.123-96 | |
| 2 | 4***5 | Болт М14-6gх50 ОСТ 37.001.123-96 | |
| 3 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 4 | 2***2 | Шайба 14.ОТ ОСТ 37.001.115-75 | |
| 5 | 5***0 | Крышка переднего кронштейна | |
| 6 | 5***1 | Опора рессоры верхняя | |
| 7 | 5***1 | Опора рессоры верхняя | |
| 8 | 5***А | Упор рессоры | |
| 9 | 5***1 | Опора рессоры верхняя | |
| 10 | 5***1 | Опора рессоры верхняя | |
| 11 | 3***8 | Стремянка задней рессоры | |
| 12 | 3***2 | Накладка задней рессоры | |
| 13 | 2***9 | Болт М10-6gх95 ОСТ 37.001.122-96 | |
| 14 | 5***2 | Буфер задней рессоры в сборе | |
| 15 | 3***0 | Подкладка буфера задней рессоры | |
| 16 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 17 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 18 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 19 | 2***9 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 20 | 4***0 | Болт М10-6gх28 ОСТ 37.001.123-96 | |
| 21 | 3***9 | Кронштейн буфера | |
| 22 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 23 | 5***4 | Буфер передней рессоры | |
| 24 | 4***6 | Втулка рессоры сжатия | |
| 25 | 2***9 | Болт М16х1,5-6gх50 ОСТ 37.001.123-96 | |
| 26 | 4***2 | Крышка заднего кронштейна рессоры | |
| 27 | 3***2 | Рессора задняя | |
| 28 | 2***2 | Болт М8-6gх90 ОСТ 37.001.122-96 | |
| 29 | 5***8 | Втулка распорная хомута рессоры | |
| 30 | 2***2 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 31 | 4***5 | Лист №1 передней рессоры с чашками в сборе | |
| 32 | 4***6 | Лист №2 передней рессоры с чашками в сборе | |
| 33 | 6***2 | Лист №3 передней рессоры | |
| 34 | 6***2 | Лист №4 передней рессоры с хомутами | |
| 35 | 3***5 | Лист №5 рессоры | |
| 36 | 3***6 | Лист №6 рессоры | |
| 37 | 6***2 | Лист №6 передней рессоры | |
| 38 | 3***2 | Лист №8 рессоры с хомутом | |
| 39 | 3***9 | Лист №9 рессоры | |
| 40 | 3***0 | Лист №10 рессоры | |
| 41 | 6***2 | Лист №11 передней рессоры | |
| 42 | 2***9 | Гайка М12х1,25-6Н | |
| 43 | 2***2 | Болт М12х1,25х128 | |
| 44 | 4***5 | Гайка М20х1,5 | |
| 45 | 2***2 | Шайба 20.ОТ ОСТ 37.001.115-75 | |
| 46 | 5***1 | Подкладка стремянок | |
| 47 | 3***0 | Подкладка задней рессоры |
