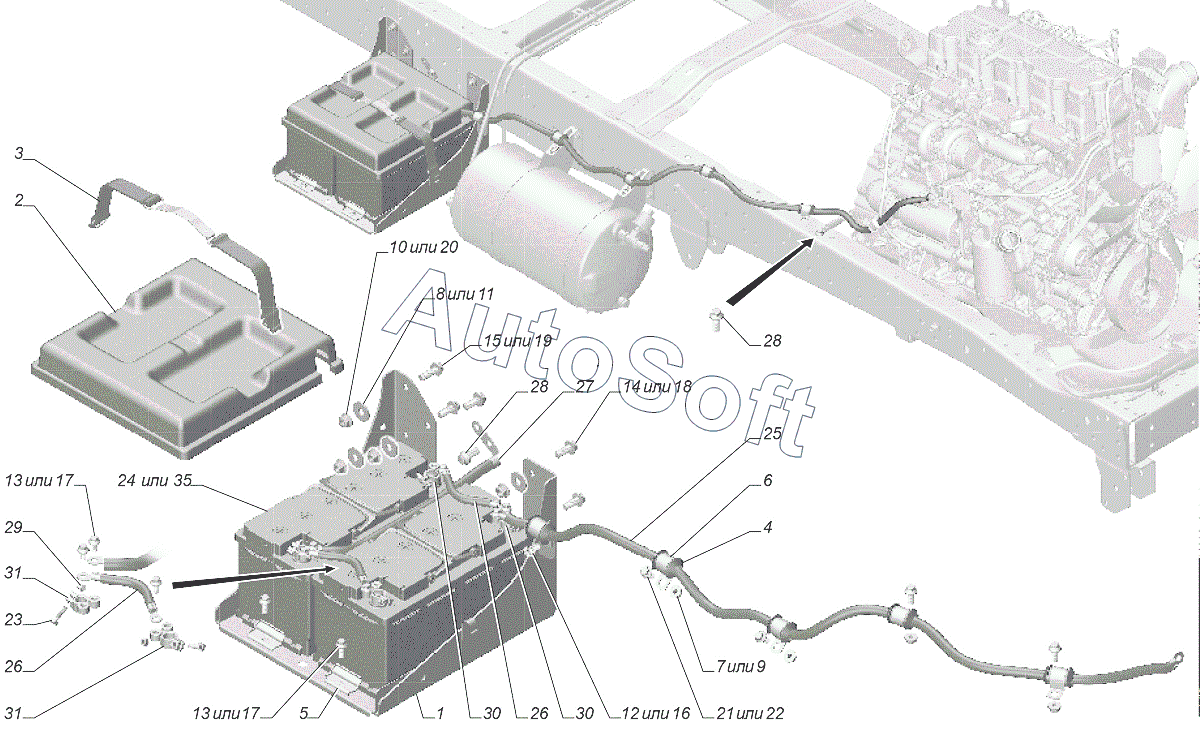

Каталог запасных частей к технике: ГАЗон NEXT C41R13-60 (2021). С41R11-3703001 Установка аккумуляторных батарей
17
17
35
31
31
30
30
29
28
28
27
26
26
25
24
23
22
21
20
19
18
1
16
15
14
13
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***5 | Основание аккумуляторных батарей | |
| 2 | С***6 | Крышка аккумуляторных батарей | |
| 3 | С***0 | Ремень | |
| 4 | .***2 | Втулка | |
| 5 | 3***6 | Планка крепления аккумуляторной батареи | |
| 6 | 5***Б | Скоба крепления проводов | |
| 7 | 4***9 | Гайка М8 | |
| 8 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 9 | 2***1 | Гайка М8 (9000056/0) | |
| 10 | 2***1 | Гайка DIN 6923-М10-8-A3L | |
| 11 | 2***1 | Шайба | |
| 12 | 2***1 | Болт DIN EN 1662-М6х16-8.8-A3L | |
| 13 | 2***1 | Болт DIN EN 1662-М8х16-8.8-A3L | |
| 14 | 2***1 | Болт М10х25 | |
| 15 | 2***1 | Болт М10х30 | |
| 16 | 4***2 | Болт М6-6gх16 | |
| 17 | 4***7 | Болт М8-6gх16 | |
| 18 | 4***3 | Болт М10х25 | |
| 19 | 4***5 | Болт М10-6g30 | |
| 20 | 4***1 | Гайка | |
| 21 | 2***1 | Болт DIN EN 1662-М8х20-8.8-A3L | |
| 22 | 4***9 | Болт М8-6gх20 крепления регулятора давления тормозов к кронштейну и кронштейна регулятора давления тормозов к кузову | |
| 23 | .***8 | Болт | |
| 24 | 3***0 | Батарея аккумуляторная | |
| 25 | С***0 | Провод | |
| 26 | С***1 | Провод | |
| 27 | С***0 | Провод | |
| 28 | С***0 | Болт | |
| 29 | 2***4 | Гайка клеммы аккумуляторной батареи | |
| 30 | 3***0 | Наконечник плюсовой | |
| 31 | 3***1 | Наконечник минусовой | |
| 35 | 3***1 | Батарея аккумуляторная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
