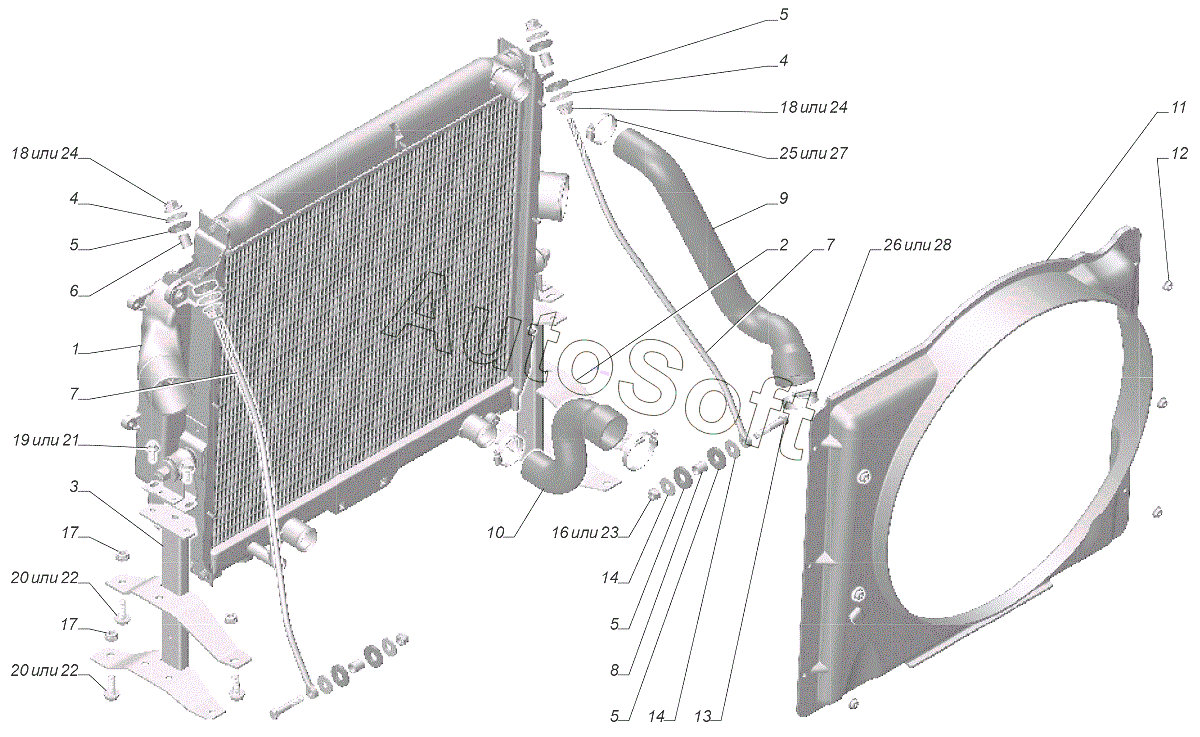

Каталог запасных частей к технике: ГАЗон NEXT C41R13-60 (2021). С41R16-1300001-10 Установка системы охлаждения
14
14
28
27
26
25
24
24
23
22
22
21
20
20
19
18
18
17
17
16
1
13
12
11
10
9
8
7
7
6
5
5
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***4 | Блок охлаждения с опорами | |
| 2 | С***8 | Кронштейн крепления радиатора правый | |
| 3 | С***0 | Кронштейн крепления радиатора левый | |
| 4 | 2***9 | Шайба 10,5 | |
| 5 | 5***4 | Прокладка тяги соединения двигателя с рамой | |
| 6 | 2***5 | Втулка прокладки | |
| 7 | С***0 | Тяга левая | |
| 8 | С***4 | Втулка | |
| 9 | С***0 | Шланг | |
| 10 | С***5 | Шланг | |
| 11 | С***0 | Кожух вентилятора | |
| 12 | 4***8 | Гайка М6 | |
| 13 | 2***9 | Болт М8-6gх45 ОСТ 37.001.123-96 | |
| 14 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 16 | 2***1 | Гайка | |
| 17 | 2***1 | Гайка | |
| 18 | 2***1 | Гайка DIN 6923-М10-8-A3L | |
| 19 | 2***1 | Болт DIN EN 1662-М8х20-8.8-A3L | |
| 20 | 2***1 | Болт М10х30 | |
| 21 | 4***9 | Болт М8-6gх20 крепления регулятора давления тормозов к кронштейну и кронштейна регулятора давления тормозов к кузову | |
| 22 | 4***5 | Болт | |
| 23 | 4***5 | Гайка М8 | |
| 24 | 4***1 | Гайка | |
| 25 | .***S | Хомут с пружинной вставкой | |
| 26 | .***S | Хомут с пружинной вставкой | |
| 27 | .***F | Хомут с пружинной вставкой | |
| 28 | .***F | Хомут с пружинной вставкой |
