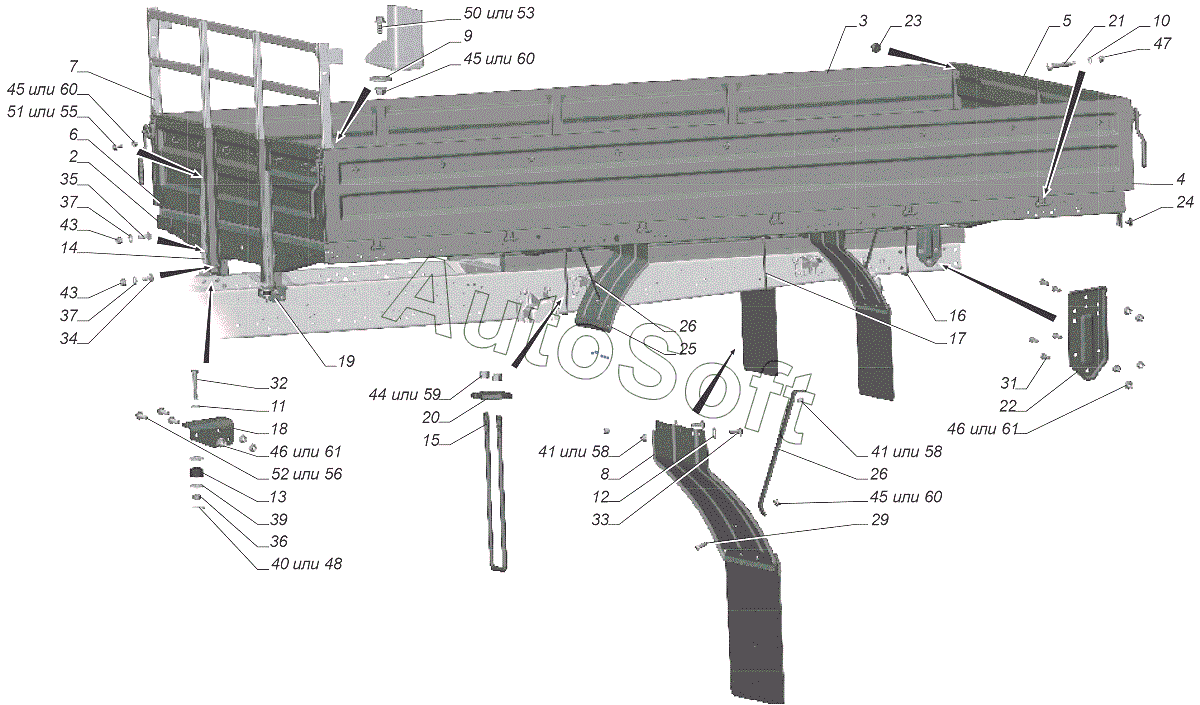

Каталог запасных частей к технике: ГАЗон NEXT C41R13-60 (2021). С41R11-8500076-40 Комплект деталей платформы и тента опция Платформа широкая и маленькие колеса
47
32
33
34
35
36
37
37
39
40
41
41
43
43
44
45
45
45
46
46
31
48
50
51
52
53
55
56
58
58
59
60
60
60
61
61
С41R11-8508005-20
С41R11-8508005-20
15
3
4
5
6
7
8
9
10
11
12
13
14
2
16
17
18
19
20
21
22
23
24
25
26
26
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| С41R11-8508005-20 | С***0 | Комплект установки тента | |
| 2 | С***0 | Основание платформы с фанерным настилом | |
| 3 | С***0 | Борт боковой правый | |
| 4 | С***0 | Борт боковой левый | |
| 5 | С***0 | Борт задний | |
| 6 | С***0 | Борт передний | |
| 7 | С***0 | Борт передний надставной | |
| 8 | 3***1 | Брызговик заднего колеса в сборе | |
| 9 | 2***9 | Шайба 8 | |
| 10 | 2***9 | Шайба 8 | |
| 11 | 2***9 | Шайба 12 | |
| 12 | 2***9 | Шайба 12,5 | |
| 13 | .***1 | Подушка | |
| 14 | C***6 | Угольник установочный платформы | |
| 15 | 5***4 | Стремянка задняя | |
| 16 | C***4 | Стремянка задняя | |
| 17 | 9***0 | Стремянка задняя | |
| 18 | C***8 | Угольник установочный платформы на раме правый | |
| 19 | C***9 | Угольник установочный платформы на раме левый | |
| 20 | A***2 | Накладка стремянки | |
| 21 | С***2 | Винт | |
| 22 | 3***0 | Кронштейн крепления платформы | |
| 23 | A***8 | Буфер | |
| 24 | 3***2 | Буфер заднего борта | |
| 25 | 3***4 | Брызговик заднего колеса | |
| 26 | 3***6 | Кронштейн брызговика | |
| 29 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 31 | 2***9 | Болт М10-6gх22 ОСТ 37.001.123-96 | |
| 32 | 2***9 | Болт 2М12х1,25-6gх70 ОСТ 37.001.123-96 | |
| 33 | 2***9 | Болт М8-6gх20 ОСТ 37.001.106-75 | |
| 34 | 2***9 | Болт М10-6gх25 ОСТ 37.001.106-75 | |
| 35 | 2***9 | Болт М10-6gх30 | |
| 36 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 37 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 39 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 40 | 2***9 | Шплинт 3,2х25 ОСТ 37.001.171-93 | |
| 41 | 2***1 | Гайка | |
| 43 | 2***1 | Гайка | |
| 44 | 2***1 | Гайка | |
| 45 | 2***1 | Гайка М8 (9000056/0) | |
| 46 | 2***1 | Гайка DIN 6923-М10-8-A3L | |
| 47 | 2***1 | Гайка | |
| 48 | 2***1 | Шплинт | |
| 50 | 2***1 | Болт DIN EN 1662-М8х16-8.8-A3L | |
| 51 | 2***1 | Болт DIN EN 1662-М8х20-8.8-A3L | |
| 52 | 2***1 | Болт М10х30 | |
| 53 | 4***7 | Болт М8-6gх16 | |
| 55 | 4***9 | Болт М8-6gх20 крепления регулятора давления тормозов к кронштейну и кронштейна регулятора давления тормозов к кузову | |
| 56 | 4***5 | Болт М10-6g30 | |
| 58 | 4***5 | Гайка М8 | |
| 59 | 4***0 | Гайка М12х1,25 | |
| 60 | 4***9 | Гайка М8 | |
| 61 | 4***1 | Гайка |
