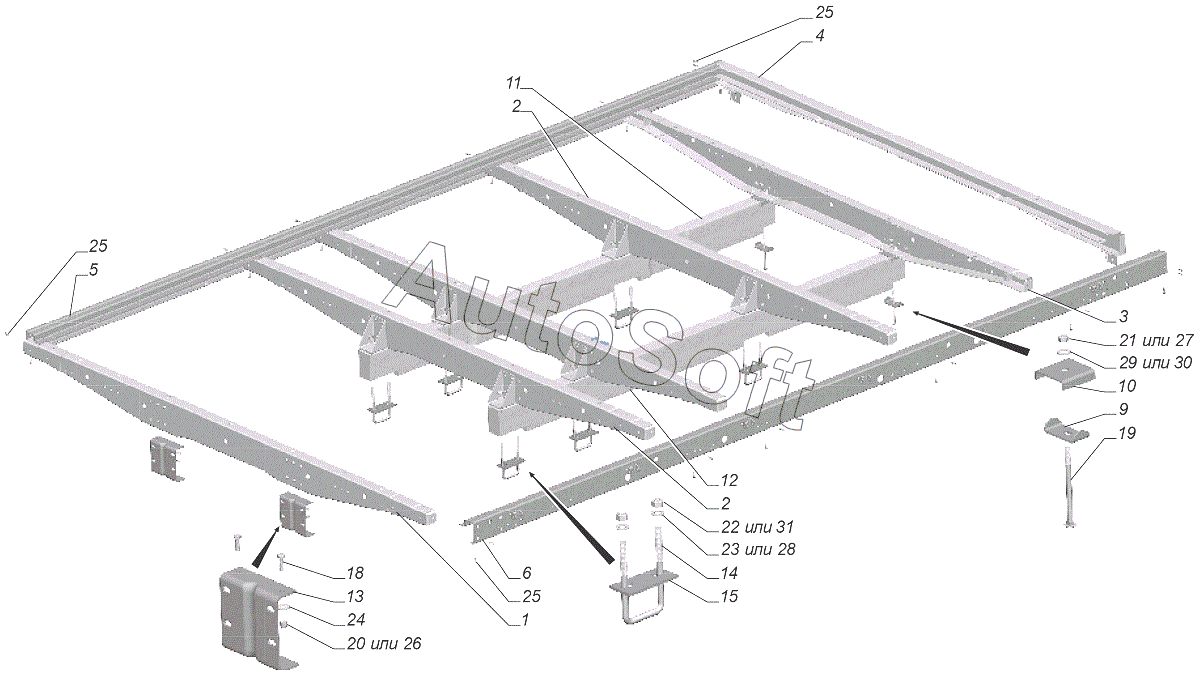

Каталог запасных частей к технике: ГАЗон NEXT C41R13-60 (2021). С41R11-8501012-10 Каркас основания
1
2
2
3
4
5
6
9
10
11
12
13
14
15
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***0 | Балка поперечная передняя | |
| 2 | C***0 | Балка поперечная средняя | |
| 3 | C***0 | Балка поперечная задняя | |
| 4 | С***0 | Усилитель основания задний | |
| 5 | С***0 | Усилитель боковой правый | |
| 6 | С***0 | Усилитель боковой левый | |
| 9 | 5***0 | Скоба продольного бруса | |
| 10 | 5***8 | Подкладка задней поперечной балки | |
| 11 | 3***0 | Брус продольный правый | |
| 12 | 3***0 | Брус продольный левый | |
| 13 | 3***0 | Подкладка | |
| 14 | 3***0 | Стремянка крепления поперечных балок | |
| 15 | 5***4 | Подкладка стремянок крепления балок | |
| 18 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 19 | 4***9 | Болт М10-6gх150 | |
| 20 | 4***5 | Гайка М8 | |
| 21 | 2***1 | Гайка | |
| 22 | 4***0 | Гайка М12х1,25 | |
| 23 | 2***9 | Шайба 12 ОСТ 37.001.144-96 | |
| 24 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 25 | 2***9 | Заклепка | |
| 26 | 2***1 | Гайка | |
| 27 | 2***1 | Гайка | |
| 28 | 2***1 | Шайба | |
| 29 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 30 | 2***1 | Шайба | |
| 31 | 2***1 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
