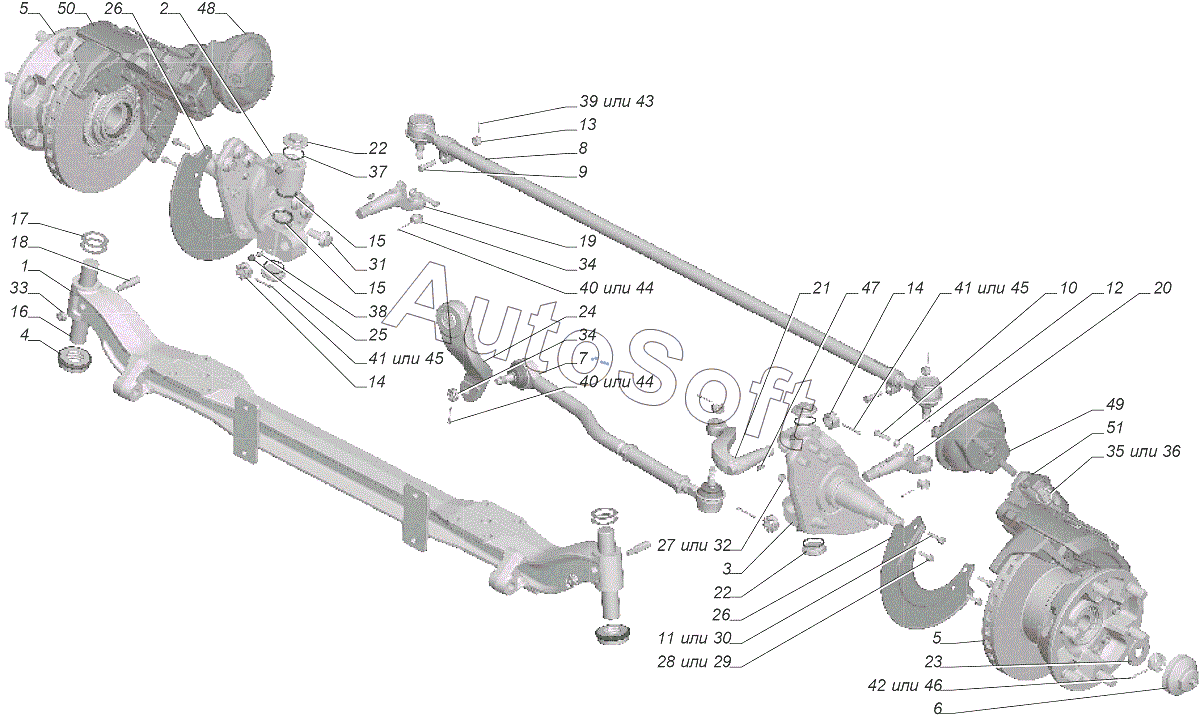

Каталог запасных частей к технике: ГАЗон NEXT C41R13-60 (2021). С41R11-3000012-30 Ось передняя с тормозами опция Колеса 19,5'
39
27
28
29
30
31
32
33
34
34
35
36
37
38
26
26
40
40
41
41
42
43
44
44
45
45
46
47
48
49
50
51
14
14
2
3
4
5
5
6
7
8
9
10
11
12
13
1
15
15
16
17
18
19
20
21
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***0 | Балка передней оси | |
| 2 | С***2 | Кулак поворотный правый | |
| 3 | С***3 | Кулак поворотный левый | |
| 4 | 3***2 | Подшипник упорный с защитным колпаком | |
| 5 | С***0 | Ступица переднего колеса с тормозным диском и подшипниками | |
| 6 | 3***3 | Колпак ступицы переднего колеса | |
| 7 | С***0 | Тяга продольная рулевая | |
| 8 | 3***1 | Тяга поперечная рулевая | |
| 9 | 2***9 | Болт М10х1-6gх38 | |
| 10 | 2***9 | Болт М10х1-6gх32 | |
| 11 | 5***7 | Болт фланцевый (2178579/2) | |
| 12 | 2***9 | Гайка 10х1-6Н | |
| 13 | 2***9 | Гайка М10х1-6Н | |
| 14 | 2***9 | Гайка М22х1,5-6Н | |
| 15 | 3***8 | Манжета | |
| 16 | 3***9 | Шкворень поворотного кулака | |
| 17 | 3***2 | Шайба регулировочная | |
| 18 | 5***2 | Штифт стопорный шкворня поворотного кулака | |
| 19 | С***0 | Рычаг рулевой трапеции правый | |
| 20 | С***1 | Рычаг рулевой трапеции левый | |
| 21 | С***5 | Рычаг поворотного кулака | |
| 22 | 3***7 | Пробка | |
| 23 | 3***0 | Шайба упорная подшипника | |
| 24 | С***0 | Сошка рулевого механизма | |
| 25 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 26 | 3***4 | Щит заднего тормозного механизма | |
| 27 | 4***9 | Гайка М8 | |
| 28 | 4***3 | Болт М8х30 | |
| 29 | 2***1 | Болт | |
| 30 | 2***1 | Болт | |
| 31 | 2***1 | Болт М16х1,5x40 | |
| 32 | 2***1 | Гайка М8 (9000056/0) | |
| 33 | 2***1 | Гайка | |
| 34 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.108-93 | |
| 35 | 4***4 | Гайка М16х1,5 крепления болтов крепления поворотных кулаков с эксцентриковой шайбой к стойке и болтов крепления поворотных кулаков к стойке | |
| 36 | 2***1 | Гайка | |
| 37 | 3***3 | Кольцо уплотнительное | |
| 38 | 2***9 | Масленка 1.3 Ц6.хр ГОСТ 19853-74 | |
| 39 | 2***9 | Шплинт 2,5х20 ОСТ 37.001.171-93 | |
| 40 | 2***9 | Шплинт 4х25 | |
| 41 | 2***9 | Шплинт 5x36 | |
| 42 | 2***9 | Шплинт 5х40 | |
| 43 | 2***1 | Шплинт | |
| 44 | 2***1 | Шплинт | |
| 45 | 2***1 | Шплинт | |
| 46 | 2***1 | Шплинт | |
| 47 | 4***4 | Шпонка 5х9 | |
| 48 | С***0 | Камера тормозная | |
| 49 | С***1 | Камера тормозная | |
| 50 | С***6 | Тормоз дисковый правый | |
| 51 | С***7 | Тормоз дисковый левый |
