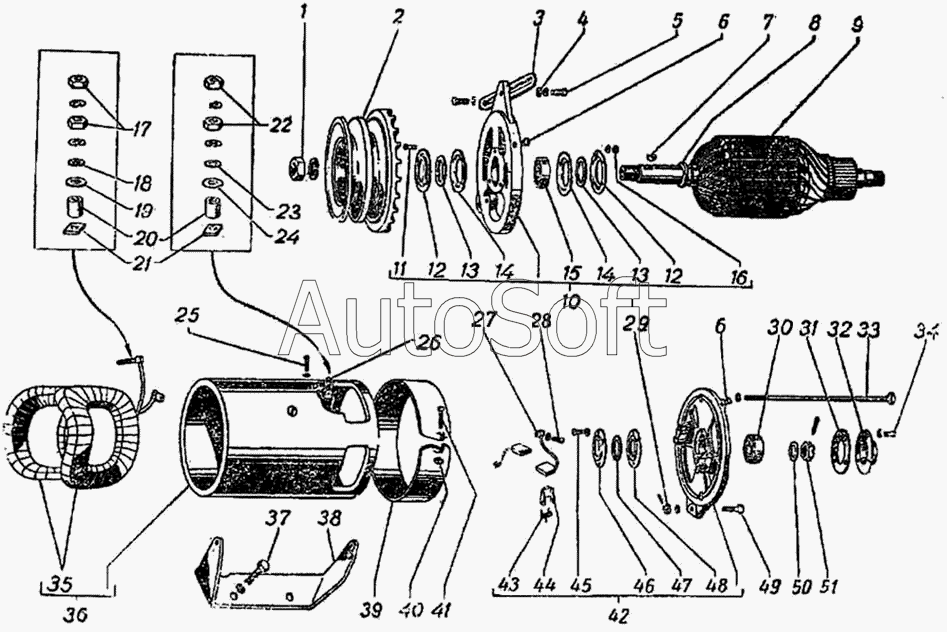

Каталог запасных частей к технике: ГАЗ-51 (63, 63А) (1956). Генератор
36
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
20
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
5
1
2
3
4
6
6
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201457-П8 | 2***8 | Болт М8-6gх22 | |
| 252135-П2 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 252136-П2 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 252155-П2 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 258025-П2 | 2***2 | Шплинт 2,5х20 | |
| М11-40076 | М***6 | Шайба пружинная | |
| М11-40077 | М***7 | Шплинт | |
| М11-41081 | М***1 | Шайба 5Т пружинная | |
| МХ-0234 | М***4 | Шайба 16Л пружинная | |
| Х-1012 | Х***2 | Шайба 4 пружинная | |
| Х-4001 | Х***1 | Шайба 5Т пружинная | |
| Х-4069 | Х***9 | Шайба 8 пружинная | |
| 1 | М***5 | Гайка М16х1,5-6Н | |
| 2 | Г***1 | Шкив генератора | |
| 3 | 2***5 | Планка установочная генератора | |
| 4 | 2***8 | Шайба 8 плоская | |
| 5 | 2***8 | Болт М8-6gх22 | |
| 6 | Г***1 | Масленка подшипника генератора | |
| 7 | Б***6 | Шпонка сегментная шкива генератора | |
| 8 | Г***5 | Чашка переднего подшипника генератора опорная | |
| 9 | Г***0 | Якорь в сборе | |
| 10 | Г***Б | Крышка со стороны привода в сборе | |
| 11 | 7***6 | Винт крепления держателя сальника переднего подшипника якоря генератора | |
| 12 | Г***Б | Держатель сальника переднего подшипника якоря генератора наружный (шайба) | |
| 13 | М***6 | Сальник переднего подшипника якоря генератора | |
| 14 | Г***Б | Держатель сальника переднего подшипника якоря генератора внутренний (шайба) | |
| 15 | 3***3 | Подшипник якоря генератора шариковый передний | |
| 16 | М***8 | Гайка М5 | |
| 17 | 8***2 | Гайка вывода Ш | |
| 18 | 8***7 | Шайба 5 | |
| 19 | Х***9 | Шайба изоляционная шунтового вывода | |
| 20 | Г***А | Втулка изоляционная | |
| 20 | Г***А | Втулка изоляционная | |
| 21 | Г***6 | Шайба изоляционная шунтового и щеточного выводов | |
| 22 | 8***3 | Гайка М6-6Н | |
| 23 | М***6 | Шайба 6 | |
| 24 | Х***0 | Шайба изоляционная щеточного вывода | |
| 25 | 7***8 | Винт М5-8hх12 | |
| 26 | Г***0 | Вывод щеточный в сборе (клемма Я) | |
| 27 | Г***0 | Щетка генератора в сборе | |
| 28 | 7***8 | Винт М5-8hх12 | |
| 29 | 2***8 | Гайка М8х1 | |
| 30 | 2***2 | Подшипник якоря генератора задний шариковый | |
| 31 | С***Д | Прокладка крышки заднего подшипника генератора | |
| 32 | С***Д | Крышка заднего подшипника генератора | |
| 33 | Г***0 | Болт стяжной генератора | |
| 34 | 8***1 | Винт | |
| 35 | Г***0 | Катушка возбуждения в сборе | |
| 36 | Г***0 | Корпус генератора в сборе | |
| 37 | 2***8 | Болт М10х25 | |
| 38 | 5***Б | Кронштейн крепления генератора к блоку цилиндров двигателя | |
| 39 | Г***1 | Лента защитная коллектора генератора | |
| 40 | 8***1 | Гайка М5 | |
| 41 | М***9 | Винт М5 | |
| 42 | Г***0 | Крышка со стороны коллектора в сборе | |
| 43 | Г***4 | Пружина щетки генератора | |
| 44 | Г***5 | Рычаг прижимной щетки генератора | |
| 45 | 8***1 | Винт | |
| 46 | Г***3 | Держатель сальника заднего подшипника генератора наружный (шайба) | |
| 47 | Х***8 | Сальник заднего подшипника генератора | |
| 48 | Г***4 | Держатель сальника заднего подшипника генератора внутренний (шайба) | |
| 49 | 2***8 | Болт 1М8х1х30 | |
| 50 | Х***1 | Шайба упорная якоря стартера передняя | |
| 51 | Х***Д | Гайка крепления заднего конца якоря генератора |
