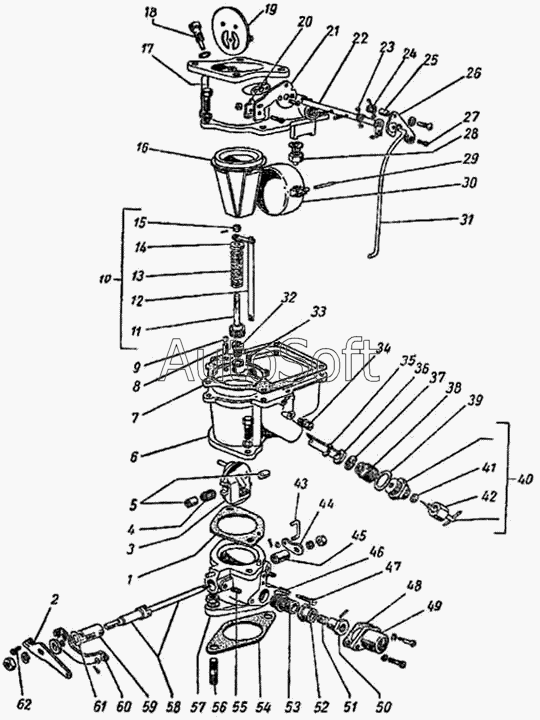

Каталог запасных частей к технике: ГАЗ-51 (63, 63А) (1956). Карбюратор К22Г
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250513-П8 | 2***8 | Гайка М10х1-6Н | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 280084-П2 | 2***2 | Штуцер 1/4"х18 угловой | |
| 43-75 | 4***5 | Винт крепления крышки | |
| К22-1107134 | К***4 | Штифт цилиндрический | |
| К22Г-1107000 | К***0 | Карбюратор в сборе | |
| К43-40 | К***0 | Шпилька крепления пружины | |
| Н00107 | Н***7 | Винт крепления верхнего корпуса к поплавковой камере | |
| Н00109 | Н***9 | Винт М5х0,8х18 крепления рычага привода воздушной заслонки | |
| Н00201 | Н***1 | Винт М3х0,5х8 | |
| Н00202 | Н***2 | Винт М4х0,7х8 | |
| Н00413 | Н***3 | Винт М4х0,7х12 крепления зажима | |
| Н00508 | Н***8 | Болт М8х1,25х28 крепления смесительной камеры к поплавковой | |
| Н00804 | Н***4 | Гайка 1М8х1 крепления рычага | |
| Н00807 | Н***7 | Гайка М5х0,8 крепления рычага привода ускорительного насоса | |
| Н00902 | Н***2 | Шайба 5,4 пружинная | |
| Н00902 | Н***2 | Шайба 5,4 пружинная | |
| Н00903 | Н***3 | Шайба 6,5 пружинная | |
| Н00904 | Н***4 | Шайба 8,5 пружинная | |
| Н01017 | Н***7 | Шайба 5,1 плоская | |
| Н01019 | Н***9 | Шайба стальная диаметром 3,1 мм | |
| Н01059 | Н***9 | Шайба диаметром 8 мм | |
| Н01106 | Н***6 | Шплинт 1х10 | |
| Н01701 | Н***1 | Шайба 6,1 фибровая | |
| Н01716 | Н***6 | Шайба 8,1 фибровая | |
| Н01742 | Н***2 | Шайба диаметром 10,2 мм фибровая | |
| 1 | К***А | Прокладка | |
| 2 | К***1 | Рычаг дроссельной заслонки | |
| 3 | К***0 | Заслонка дроссельная в сборе | |
| 4 | К***3 | Игла подшипника дроссельной заслонки | |
| 5 | К***8 | Втулка дроссельной заслонки | |
| 6 | К***0 | Корпус поплавковой камеры карбюратора с заглушками в сборе | |
| 7 | К***А | Прокладка корпуса карбюратора | |
| 8 | К***1 | Клапан нагнетательный ускорительного насоса | |
| 9 | К***2 | Замок клапана ускорительного насоса | |
| 10 | К***0 | Ускорительный насос в сборе | |
| 11 | К***0 | Поршень со штоком ускорительного насоса в сборе | |
| 12 | К***0 | Тяга ускорительного насоса с соединительной планкой в сборе | |
| 13 | Н***2 | Пружина ускорительного насоса | |
| 14 | К***4 | Шайба фасонная ускорительного насоса | |
| 15 | К***7 | Гайка крепления штока | |
| 16 | К***0 | Диффузор в сборе | |
| 17 | К***0 | Корпус карбюратора верхний в сборе | |
| 18 | К***0 | Распылитель ускорительного насоса | |
| 19 | К***0 | Заслонка воздушная в сборе | |
| 20 | К***5 | Зажим кронштейна тяги воздушной заслонки | |
| 21 | К***4 | Кронштейн тяги воздушной заслонки | |
| 22 | К***0 | Ось воздушной заслонки в сборе | |
| 23 | К***Б | Пружина оси воздушной заслонки | |
| 24 | К***Б | Пружина рычага привода воздушной заслонки | |
| 25 | К***0 | Втулка пружины рычага привода воздушной заслонки | |
| 26 | К***0 | Рычаг привода воздушной заслонки в сборе | |
| 27 | Н***3 | Винт М4х0,7х8 | |
| 28 | К***0 | Клапан подачи топлива в сборе | |
| 29 | К***Н | Ось петли поплавка | |
| 30 | К***А | Поплавок в сборе | |
| 31 | К***7 | Тяга привода рычага минимального газа | |
| 32 | К***0 | Клапан экономайзера в сборе | |
| 33 | К***0 | Клапан обратный ускорительного насоса в сборе | |
| 34 | К***9 | Жиклер холостого хода | |
| 35 | К***А | Прокладка распылителя | |
| 36 | К***8 | Распылитель главного жиклера | |
| 37 | К***7 | Прокладка блока жиклеров | |
| 38 | К***7 | Блок жиклеров | |
| 39 | Н***7 | Шайба 18,2 фибровая | |
| 40 | К***0 | Игла регулировочная в сборе | |
| 41 | К***3 | Сальник регулировочной иглы | |
| 42 | К***4 | Гайка сальника | |
| 43 | К***6 | Серьга привода ускорительного насоса | |
| 44 | К***8 | Рычаг привода ускорительного насоса | |
| 45 | К***6 | Втулка оси дроссельной заслонки задняя | |
| 46 | К***2 | Пружина регулировочного винта холостого хода | |
| 47 | К***3 | Винт холостого хода регулировочный | |
| 48 | К***7 | Прокладка крышки ограничителя оборотов | |
| 49 | К***8 | Крышка ограничителя оборотов | |
| 50 | К***6 | Муфта ограничителя оборотов | |
| 51 | К***9 | Пружина ограничителя оборотов | |
| 52 | К***9 | Гайка ограничителя оборотов | |
| 53 | К***1 | Втулка ограничителя оборотов | |
| 54 | 5***5 | Прокладка между карбюратором и всасывающей трубой | |
| 55 | К***7 | Винт втулки оси заслонки стопорный | |
| 56 | 2***П | Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора | |
| 57 | К***7 | Корпус смесительной камеры карбюратора | |
| 58 | К***0 | Ось дроссельной заслонки с муфтой в сборе | |
| 59 | К***7 | Втулка оси дроссельной заслонки передняя | |
| 60 | К***2 | Рычаг привода | |
| 61 | К***Б | Регулировочная шайба | |
| 62 | М***3 | Винт М5х0,8х18 |
