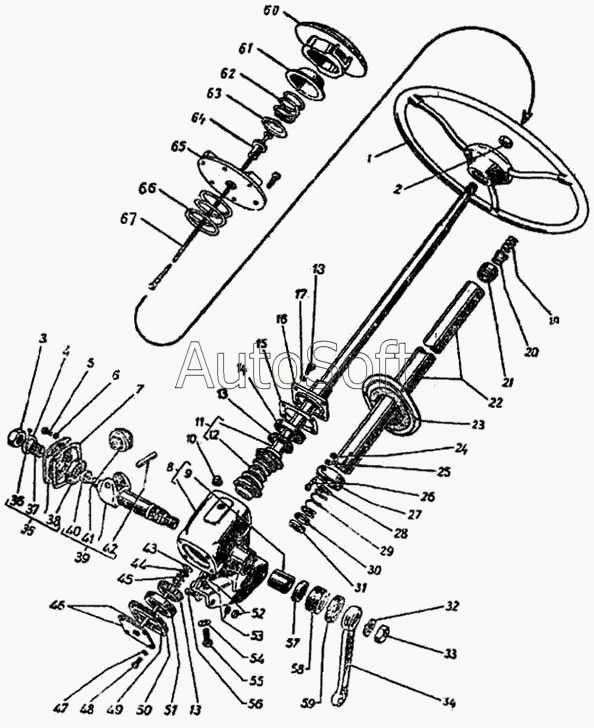

Каталог запасных частей к технике: ГАЗ-51 (63, 63А) (1956). Механизм рулевого управления
41
49
48
47
46
45
44
43
42
50
40
39
38
37
36
35
34
33
59
67
66
65
64
63
62
61
60
32
58
57
56
55
54
53
52
51
5
13
13
12
11
10
9
8
7
6
14
4
3
2
1
23
31
30
29
28
27
26
25
24
22
21
20
19
18
17
16
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 224624-П8 | 2***8 | Винт М6-6gх14 | |
| 247545-П | 2***П | Винт ф4х15мм крепления контактной пластины кнопки сигнала | |
| 252154-П2 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 51-3400013-А | 5***А | Рулевое управление без рулевого колеса и сошки в сборе | |
| 51-3400014-А | 5***А | Рулевое управление без колонки, рулевого колеса и сошки в сборе | |
| 1 | 6***А | Колесо рулевого управления в сборе | |
| 2 | 2***8 | Гайка М16х1,5 | |
| 3 | 5***7 | Гайка | |
| 4 | 5***2 | Шайба стопорная | |
| 5 | 2***8 | Болт М10-4hх20 | |
| 6 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 7 | 5***4 | Прокладка боковой крышки картера рулевого управления | |
| 8 | 5***0 | Картер рулевого управления со втулкой в сборе | |
| 9 | 5***6 | Втулка вала сошки рулевого управления | |
| 10 | 2***П | Пробка КГ 1/4" | |
| 11 | 5***Z | Вал рулевого управления с червяком в сборе | |
| 12 | 5***8 | Червяк рулевого управления | |
| 13 | 5***1 | Сепаратор с роликами упорного подшипника червяка рулевого управления в сборе | |
| 14 | 5***2 | Кольцо роликового подшипника червяка рулевого управления верхнее | |
| 15 | 5***6 | Прокладка верхней крышки | |
| 16 | 5***Б | Крышка картера рулевого управления верхняя | |
| 17 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 18 | 2***8 | Болт М10-4hх20 | |
| 19 | 1***0 | Пружина | |
| 20 | 1***А | Втулка подшипника колонки руля | |
| 21 | 1***0 | Подшипник колонки руля (ГПЗ-636905) | |
| 22 | 5***В | Колонка рулевого управления в сборе | |
| 23 | 8***2 | Уплотнитель щитка передка рулевой колонки | |
| 24 | 2***8 | Гайка М8х1 | |
| 25 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 26 | 2***8 | Болт 1М8х1х48 | |
| 27 | М***7 | Хомут колонки рулевого управления | |
| 28 | 5***6 | Шайба опорная пружины | |
| 29 | 5***3 | Пружина уплотнительного кольца верхней крышки картера рулевого управления | |
| 30 | 5***9 | Шайба уплотнительного кольца верхней крышки картера рулевого управления | |
| 31 | 5***0 | Кольцо верхней крышки картера рулевого управления уплотнительное | |
| 32 | 2***2 | Шайба 22 пружинная | |
| 33 | 2***2 | Гайка 1М22х1,5 | |
| 34 | 5***0 | Сошка рулевого управления | |
| 35 | 5***Б | Крышка картера рулевого управления боковая в сборе | |
| 36 | 2***П | Штифт 5х8 | |
| 37 | 5***3 | Винт регулировочный вала сошки рулевого управления | |
| 38 | М***5 | Подшипник (ГПЗ-922205) | |
| 39 | 5***Б | Вал сошки рулевого управления в сборе | |
| 40 | 5***А | Кольцо внутреннее концевого подшипника вала сошки рулевого управления | |
| 41 | 5***Б | Ролик рулевого управления с шариковым подшипником в сборе | |
| 42 | 5***3 | Ось ролика рулевого управления | |
| 43 | 5***6 | Кольцо уплотнительное | |
| 44 | 5***Б | Шайба | |
| 45 | 5***3 | Пружина трубки провода сигнала нижней крышки картера | |
| 46 | 5***Б | Крышка нижняя картера рулевого управления, с трубкой провода сигнала в сборе | |
| 47 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 48 | 2***8 | Болт М10-4hх20 | |
| 49 | 5***6 | Прокладка верхней крышки | |
| 50 | 5***5 | Прокладка толщиной 0,17 мм | |
| 51 | 5***3 | Кольцо роликового подшипника червяка рулевого управления нижнее | |
| 52 | 2***8 | Гайка М12 | |
| 53 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 54 | 2***4 | Шайба 12 | |
| 55 | 2***8 | Болт М12х40 | |
| 56 | 2***8 | Болт М12х35 | |
| 57 | 2***2 | Сальник | |
| 58 | 5***4 | Шайба вала сошки рулевого управления войлочная | |
| 59 | 5***5 | Чашка войлочной шайбы вала сошки рулевого управления | |
| 60 | 6***0 | Кнопка звукового сигнала | |
| 61 | 5***5 | Чашка кнопки звукового сигнала контактная | |
| 62 | 5***8 | Пружина кнопки звукового сигнала | |
| 63 | 5***0 | Седло пружины кнопки звукового сигнала | |
| 64 | 5***4 | Изолятор провода кнопки звукового сигнала | |
| 65 | 5***Б | Пластина контактная звукового сигнала в сборе | |
| 66 | 5***0 | Пружина контактная на массу звукового сигнала | |
| 67 | 5***В | Провод кнопки звукового сигнала в сборе |
