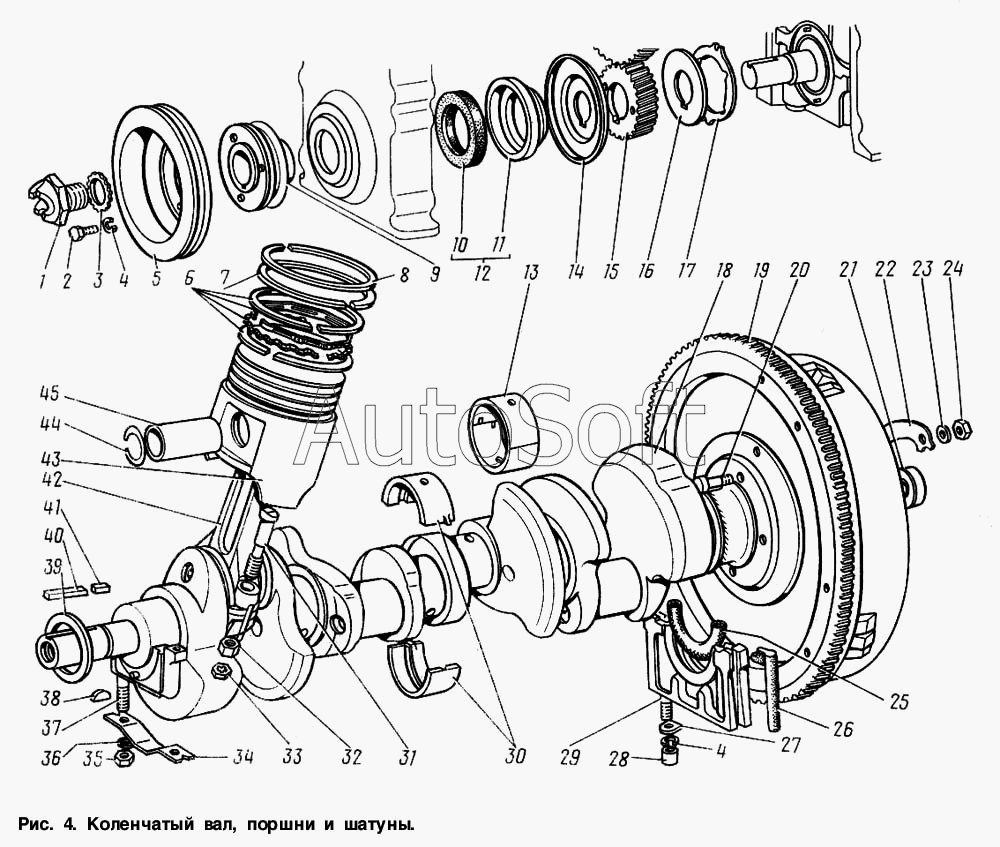

Каталог запасных частей к технике: ГАЗ-3307 (2000). Коленчатый вал, поршни и шатуны
22
34
33
32
31
30
29
28
27
26
25
24
23
35
21
20
19
18
17
16
15
14
13
13
13
43
45
45
45
45
44
44
44
44
44
43
43
43
13
43
43
43
43
42
41
40
39
38
37
36
2
1
3
8
13
13
13
13
12
11
10
9
8
8
8
7
7
7
7
6
6
6
6
5
4
4
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53-1004010-40 | 5***0 | Поршень и шатун | |
| 53-1005010-14 | 5***4 | Вал коленчатый с маховиком и сцеплением | |
| 53-50-1005010-14 | 5***4 | Вал коленчатый с маховиком и сцеплением (экспортное исполнение) | |
| ВК-13-1000104-А | В***А | Вкладыши шатуна диаметром 60,00 мм (комплект на 1 двигатель) | |
| ВК-13-1000104-БР1 | В***1 | Вкладыши шатуна диаметром 59,95 мм (комплект на 1 двигатель) | |
| ВК-13-1000104-ВР1 | В***1 | Вкладыши шатуна диаметром 59,75 мм (комплект на 1 двигатель) | |
| ВК-13-1000104-ДР1 | В***1 | Вкладыши шатуна диаметром 59,50 мм (комплект на 1 двигатель) | |
| ВК-13-1000104-ЕР1 | В***1 | Вкладыши шатуна диаметром 59,25 мм (комплект на 1 двигатель) | |
| ВК-13-1000104-ЖР1 | В***1 | Вкладыши шатуна диаметром 59,00 мм (комплект на 1 двигатель) | |
| ВК-13-1000104-ИР1 | В***1 | Вкладыши шатуна диаметром 58,75 мм (комплект на 1 двигатель) | |
| ВК-13-1000104-КР1 | В***1 | Вкладыши шатуна диаметром 58,50 мм (комплект на 1 двигатель) | |
| ВК-53-1000100-10 | В***0 | Кольца поршневые диаметром 92,00 мм (комплект на 1 двигатель) | |
| ВК-53-1000100-АРП | В***П | Кольца поршневые диаметром 92,50 мм (комплект на 1 двигатель) | |
| ВК-53-1000100-БРП | В***П | Кольца поршневые диаметром 93,00 мм (комплект на 1 двигатель) | |
| ВК-53-1000100-ВРП | В***П | Кольца поршневые диаметром 93,50 мм (комплект на 1 двигатель) | |
| ВК-53-1000102 | В***2 | Вкладыши коренных подшипников диаметром 70,00 мм - номинальный размер (комплект на 1 двигатель) | |
| ВК-53-1000102-БР | В***Р | Вкладыши коренных подшипников диаметром 69,95 мм (комплект на 1 двигатель) | |
| ВК-53-1000102-ВР | В***Р | Вкладыши коренных подшипников диаметром 69,75 мм (комплект на 1 двигатель) | |
| ВК-53-1000102-ДР | В***Р | Вкладыши коренных подшипников диаметром 69,50 мм (комплект на 1 двигатель) | |
| ВК-53-1000102-ЕР | В***Р | Вкладыши коренных подшипников диаметром 69,25 мм (комплект на 1 двигатель) | |
| ВК-53-1000102-ЖР | В***Р | Вкладыши коренных подшипников диаметром 69,00 мм (комплект на 1 двигатель) | |
| ВК-53-1000102-ИР | В***Р | Вкладыши коренных подшипников диаметром 68,75 мм (комплект на 1 двигатель) | |
| ВК-53-1000102-КР | В***Р | Вкладыши коренных подшипников диаметром 68,50 мм (комплект на 1 двигатель) | |
| 1 | 5***0 | Храповик коленчатого вала | |
| 2 | 2***8 | Болт М8-4hх18 | |
| 3 | 2***9 | Шайба 28 | |
| 4 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 4 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 5 | 5***0 | Шкив коленчатого вала | |
| 6 | 5***5 | Кольцо маслосъемное диаметром 92,0 мм (комплект) | |
| 6 | 5***Р | Кольцо поршневое маслосъемное диаметром 92,50 мм (комплект) | |
| 6 | 5***Р | Кольцо поршневое маслосъемное диаметр 93,0 мм (комплект) | |
| 6 | 5***Р | Кольцо поршневое маслосъемное диаметр 93,5 мм (комплект) | |
| 7 | 5***5 | Кольцо поршневое компрессионное нижнее | |
| 7 | 5***Р | Кольцо поршневое компрессионное нижнее диаметр 92,5 мм | |
| 7 | 5***Р | Кольцо поршневое компрессионное нижнее диаметр 93,0 мм | |
| 7 | 5***Р | Кольцо поршневое компрессионное нижнее диаметр 93,5 мм | |
| 8 | 5***0 | Кольцо поршневое компрессионное верхнее диаметр 92,0 мм | |
| 8 | 5***Р | Кольцо поршневое компрессионное верхнее диаметр 92,5 мм | |
| 8 | 5***Р | Кольцо поршневое компрессионное верхнее диаметр 93,0 мм | |
| 8 | 5***Р | Кольцо поршневое компрессионное верхнее диаметр 93,5 мм | |
| 9 | 1***1 | Ступица с маслоотражателем в сборе | |
| 10 | 5***4 | Манжета 1.2-55х80-1 | |
| 11 | 2***Б | Маслоотражатель переднего сальника коленчатого вала | |
| 12 | 2***1 | Сальник коленчатого вала передний с маслоотражателем в сборе | |
| 13 | 1***2 | Вкладыш нижней головки шатуна толщиной 1,750 мм | |
| 13 | 1***1 | Вкладыш шатуна толщиной 1,775 мм | |
| 13 | 1***1 | Вкладыш шатуна толщиной 1,875 мм | |
| 13 | 1***1 | Вкладыш шатуна толщиной 2,000 мм | |
| 13 | 1***1 | Вкладыш шатуна толщиной 2,125 мм | |
| 13 | 1***1 | Вкладыш шатуна толщиной 2,250 мм | |
| 13 | 1***1 | Вкладыш шатуна толщиной 2,375 мм | |
| 13 | 1***1 | Вкладыш шатуна толщиной 2,500 мм | |
| 14 | 1***2 | Маслоотражатель коленчатого вала | |
| 15 | 1***2 | Шестерня коленчатого вала | |
| 16 | 5***9 | Шайба упорная коленчатого вала | |
| 17 | 1***3 | Шайба передняя | |
| 18 | 6***0 | Вал коленчатый в сборе | |
| 19 | 5***5 | Маховик в сборе | |
| 20 | 2***П | Болт М11х1-4h6hх33 | |
| 21 | 8***9 | Подшипник в сборе | |
| 22 | 5***1 | Пластина стопорная | |
| 23 | 2***8 | Шайба 11 | |
| 24 | 2***9 | Гайка СпМ11х1 | |
| 25 | 2***1 | Набивка сальника | |
| 26 | 1***1 | Прокладка уплотнительная держателя заднего сальника | |
| 27 | 1***1 | Шайба | |
| 28 | 1***1 | Гайка | |
| 29 | 2***П | Шпилька М8х1х62 | |
| 30 | 5***0 | Вкладыш коренных подшипников коленчатого вала | |
| 31 | 1***Б | Болт крепления крышки шатуна | |
| 32 | 2***П | Гайка СпМ10х1 | |
| 33 | 2***П | Гайка 9 стопорная | |
| 34 | 2***1 | Пластина стопорная | |
| 35 | 2***П | Гайка СП М12х1,25 | |
| 36 | 5***8 | Шайба 12 | |
| 37 | 2***П | Шпилька М12х1,25-4h6hх82 | |
| 38 | 4***7 | Шпонка 6х10 | |
| 39 | 1***4 | Шайба упорного подшипника задняя | |
| 40 | 2***П | Шпонка 8х6х34 | |
| 41 | 1***0 | Пробка уплотнительная шпоночного паза | |
| 42 | 6***2 | Шатун в сборе | |
| 43 | 5***1 | Поршень в сборе диаметром 92,0 мм (комплект) | |
| 43 | 5***Р | Поршень в сборе диаметром 92,5 мм (комплект) | |
| 43 | 5***Р | Поршень в сборе диаметром 93,0 мм (комплект) | |
| 43 | 5***Р | Поршень в сборе диаметром 93,5 мм (комплект) | |
| 43 | 5***2 | Поршень диаметр 92,0 мм | |
| 43 | 5***Р | Поршень диаметр 92,5 мм | |
| 43 | 5***Р | Поршень диаметр 93,0 мм | |
| 43 | 5***Р | Поршень диаметр 93,5 мм | |
| 44 | 2***1 | Кольцо стопорное поршневого пальца | |
| 44 | В***0 | Кольца поршневые диаметром 92,0 мм (комплект на 1 поршень) | |
| 44 | В***1 | Кольца поршневые диаметром 92,5 мм (комплект на 1 поршень) | |
| 44 | В***1 | Кольца поршневые диаметром 93,0 мм (комплект на 1 поршень) | |
| 44 | В***1 | Кольца поршневые диаметром 93,5 мм (комплект на 1 поршень) | |
| 45 | 2***4 | Палец поршневой диаметр 25,00 мм (стандартный) | |
| 45 | 2***0 | Палец поршневой диаметр 25,08 мм | |
| 45 | 2***0 | Палец поршневой диаметр 25,12 мм | |
| 45 | 2***0 | Палец поршневой диаметр 25,20 мм |
