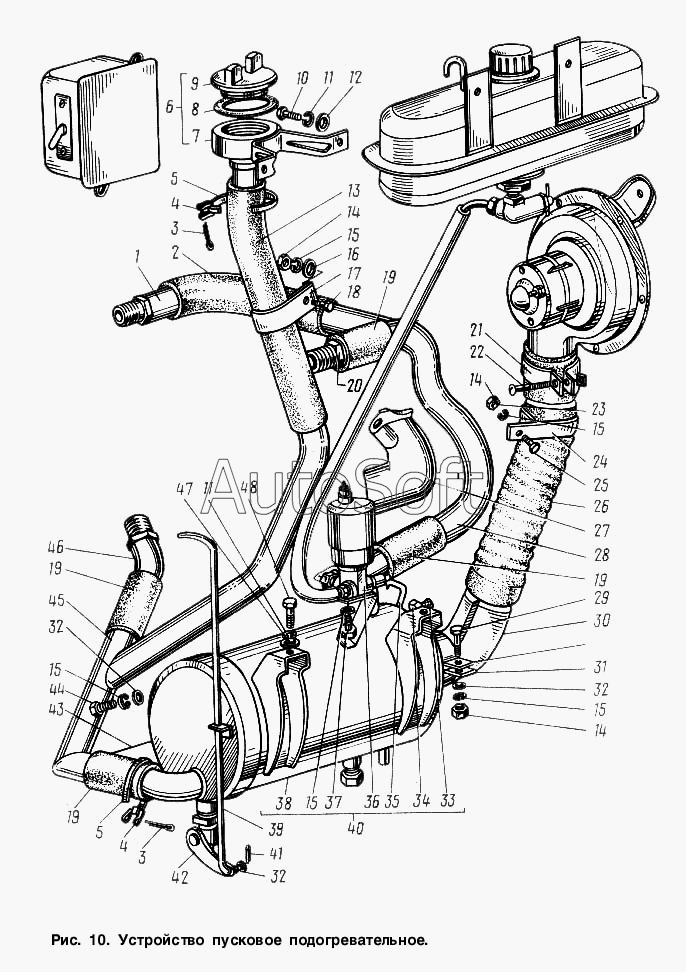

Каталог запасных частей к технике: ГАЗ-3307 (2000). Устройство пусковое подогревательное
1
2
3
3
4
4
5
5
6
7
8
9
10
11
11
12
13
14
14
14
15
15
15
15
15
16
17
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***6 | Штуцер подводящий пускового подогревателя правый | |
| 2 | 5***1 | Шланг подводящей трубы пускового подогревателя | |
| 3 | 2***9 | Шплинт 5,6х22 | |
| 4 | 2***9 | Пряжка | |
| 5 | 2***9 | Лента 10х290 | |
| 6 | 3***7 | Горловина заливная подогревателя с пробкой в сборе | |
| 7 | 3***0 | Горловина заливная подогревателя с фланцем в сборе | |
| 8 | 5***Б | Прокладка пробки бачка | |
| 9 | 5***4 | Пробка фланца заливной горловины | |
| 10 | 2***9 | Болт М8-6gх18 ОСТ 37.001.123-96 | |
| 11 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 12 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 13 | 7***1 | Шланг | |
| 14 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 15 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 15 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 15 | 2***9 | Шайба 6 | |
| 16 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 17 | 5***4 | Держатель шлангов | |
| 18 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 19 | 6***1 | Шланг трубы котла пускового подогревателя | |
| 20 | 5***А | Штуцер подводящий пускового подогревателя левый | |
| 21 | 2***9 | Хомут 48 | |
| 22 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 23 | 2***9 | Гайка М5-6Н ОСТ 37.001.112-91 | |
| 24 | 3***2 | Скоба | |
| 25 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 26 | 3***6 | Шланг воздухоподводящий подогревателя | |
| 27 | 5***9 | Экран нижнего шланга подводящей трубы пускового подогревателя | |
| 28 | 5***1 | Труба подводящая в сборе | |
| 29 | 2***9 | Болт М6-6gх25 ОСТ 37.001.123-96 | |
| 30 | 3***9 | Патрубок воздухоподводящий в сборе | |
| 31 | 5***9 | Хомут крепления воздухоподводящего патрубка подогревателя | |
| 32 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 32 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 33 | 0***0 | Свеча горелки СР-65А (покупное изделие) | |
| 34 | О***2 | Гайка поджимная свечи подогревателя | |
| 35 | 5***1 | Трубка бензопровода подогревателя в сборе | |
| 36 | П***В | Клапан электромагнитный в сборе | |
| 37 | 3***9 | Болт М6х9 | |
| 38 | 5***0 | Теплообменник в сборе | |
| 39 | 5***Б | Рычаг управления краником подогревателя | |
| 40 | 5***4 | Подогреватель в сборе | |
| 41 | 2***9 | Шплинт 1,6х12 ОСТ 37.001.171-93 | |
| 42 | П***2 | Кран в сборе (51-1305040-10) | |
| 43 | 5***А | Патрубок газоотводящий подогревателя в сборе | |
| 44 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 45 | 5***5 | Труба заливная подогревателя с отводящей трубой в сборе | |
| 46 | 5***2 | Штуцер отводящий | |
| 47 | 2***9 | Шайба 8,5 | |
| 48 | 2***9 | Болт М8-6gх22 ОСТ 37.001.123-96 |
