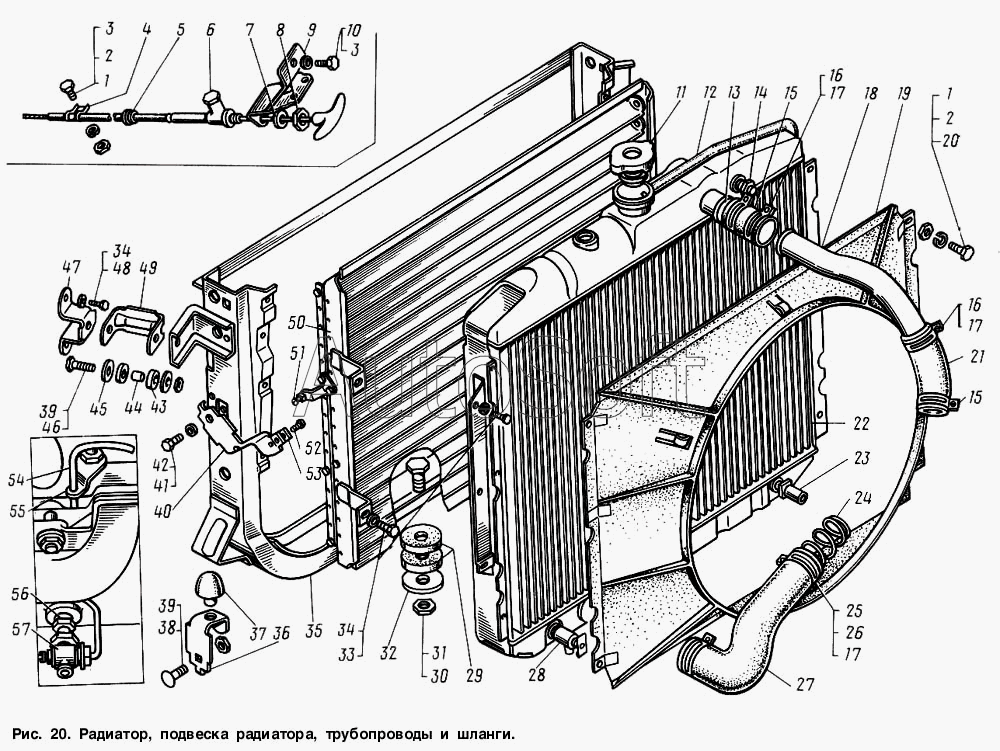

Каталог запасных частей к технике: ГАЗ-3307 (2000). Радиатор, подвеска радиатора, трубопроводы и шланги
34
41
40
39
39
38
37
36
35
42
34
34
33
33
32
31
30
29
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
5
13
12
11
10
9
8
7
6
14
4
3
3
2
2
1
1
15
15
16
16
17
17
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3307-1301006 | 3***6 | Радиатор с заглушками (для запасных частей) | |
| 1 | 2***9 | Болт М6-6gх12 | |
| 1 | 2***9 | Болт М6-6gх12 ОСТ 37.001.123-96 | |
| 2 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 2 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 3 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 3 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 4 | 2***0 | Скоба крепления тяги привода замка капота к кузову | |
| 5 | 2***1 | Втулка оболочки тяги привода замка капота | |
| 6 | 3***0 | Тяга в сборе | |
| 7 | 2***9 | Шайба 14 ОСТ 37.001.145-75 | |
| 8 | 2***9 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | |
| 9 | 3***7 | Кронштейн с усилителем в сборе | |
| 10 | 2***9 | Болт М6-6gх14 ОСТ 37.001.123-96 | |
| 11 | 5***0 | Пробка радиатора в сборе | |
| 12 | 5***7 | Удлинитель пароотводной трубки (для запасных частей) | |
| 13 | 1***6 | Шланг радиатора подводящий к радиатору | |
| 14 | Т***2 | Датчик контрольной лампы перегрева воды в радиаторе | |
| 15 | 2***8 | Хомутик 46,5 | |
| 16 | 2***9 | Винт М5-6gх30 ОСТ 37.001.127-81 | |
| 17 | 2***8 | Гайка М5-6Н | |
| 17 | 2***8 | Гайка М5-6Н | |
| 18 | 5***2 | Труба радиатора подводящая | |
| 19 | 3***1 | Кожух вентилятора | |
| 20 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 21 | 5***0 | Шланг радиатора отводящий нижний | |
| 22 | 3***0 | Радиатор в сборе | |
| 23 | 3***4 | Штуцер | |
| 24 | 2***Б | Каркас шланга | |
| 25 | 2***8 | Хомутик 52 | |
| 26 | 2***9 | Винт М5-6gх35 | |
| 27 | 5***5 | Шланг радиатора отводящий | |
| 28 | В***Т | Краник сливной в сборе | |
| 29 | 5***0 | Прокладка подвески рамки радиатора | |
| 30 | 2***3 | Болт М12х1,25-6gх35 | |
| 31 | 4***0 | Гайка М12х1,25-6Н | |
| 32 | 2***9 | Шайба 12,5 | |
| 33 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 33 | 2***9 | Болт М8-6gх20 ОСТ 37.001.123-96 | |
| 34 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 34 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 34 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 35 | 3***0 | Рама в сборе | |
| 36 | 3***9 | Кронштейн | |
| 37 | 2***4 | Упор рамки радиатора | |
| 38 | 2***9 | Болт М10х1-6gх25 | |
| 39 | 4***5 | Гайка М10х1-6Н | |
| 39 | 4***5 | Гайка М10х1-6Н | |
| 40 | 3***2 | Кронштейн тяги | |
| 41 | 2***9 | Болт М8-6gх16 ОСТ 37.001.123-96 | |
| 42 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 43 | 5***4 | Прокладка тяги соединения двигателя с рамой | |
| 44 | 2***5 | Втулка прокладки | |
| 45 | 2***9 | Шайба 10 ОСТ 37.001.144-96 | |
| 46 | 2***9 | Болт М10х1-6gх35 | |
| 47 | 3***2 | Кронштейн передний | |
| 48 | 2***9 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 49 | 3***6 | Кронштейн средний | |
| 50 | 3***0 | Жалюзи радиатора в сборе | |
| 51 | 2***9 | Винт М5-6gх8 ОСТ 37.001.128-96 | |
| 52 | 2***9 | Винт М5-6gх12 ОСТ 37.001.130-81 | |
| 53 | 5***1 | Зажим | |
| 54 | 5***2 | Тяга управления сливным краником правая | |
| 55 | 6***0 | Кронштейн тяги управления сливным краником правый | |
| 56 | 2***9 | Штуцер | |
| 57 | П***0 | Кран в сборе |
