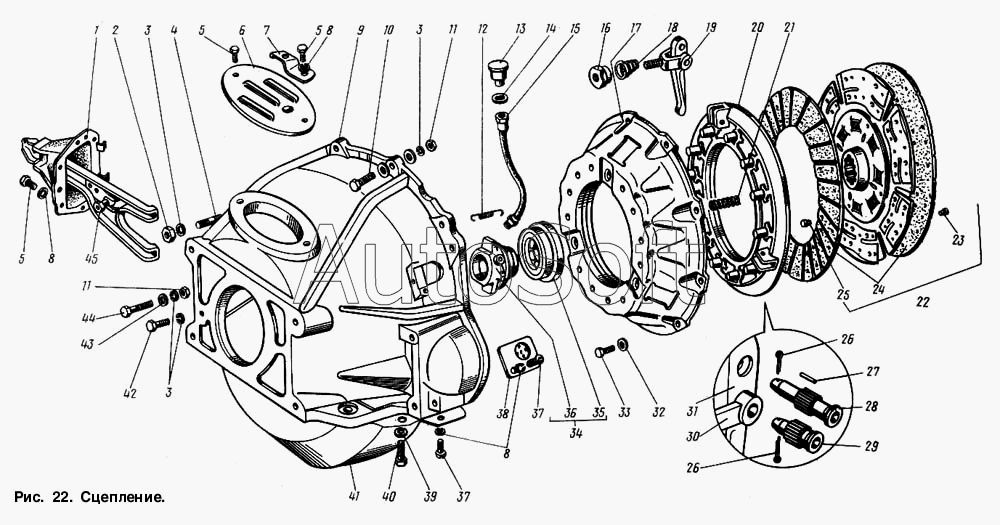

Каталог запасных частей к технике: ГАЗ-3307 (2000). Сцепление
1
2
3
3
3
3
4
5
5
5
6
7
8
8
8
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
27
29
30
31
32
33
34
35
35
36
37
37
38
39
40
41
42
43
44
45
53-1601110
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 53-1601090-11 | 5***1 | Диск сцепления нажимной с кожухом в сборе | |
| 53-1601110 | 5***0 | Палец игольчатого подшипника оттяжного рычага нажимного диска сцепления | |
| 66-1601010-01 | 6***1 | Картер сцепления в сборе | |
| ВК-53-1601198 | В***8 | Рычаг оттяжной нажимного диска сцепления (комплект) | |
| 1 | 5***0 | Вилка сцепления с чехлом в сборе | |
| 2 | 2***8 | Гайка М10х1-4Н5Н | |
| 3 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 3 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 4 | 2***8 | Шпилька М10х1-4hх22 | |
| 5 | 2***8 | Болт М6-6gх10 | |
| 6 | 5***2 | Крышка люка картера сцепления | |
| 7 | 5***А | Кронштейн масленки муфты выключения сцепления в сборе | |
| 8 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 8 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 9 | 6***1 | Картер сцепления, верхняя часть | |
| 10 | 2***8 | Болт М10-6gх45 | |
| 11 | 2***8 | Гайка М10-6Н | |
| 12 | 1***2 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 13 | 5***0 | Масленка подшипника выключения сцепления в сборе | |
| 14 | 2***8 | Шайба 10 пружинная | |
| 15 | 5***0 | Шланг смазки подшипника выключения сцепления в сборе | |
| 16 | 5***8 | Гайка регулировочная | |
| 17 | 5***1 | Кожух | |
| 18 | 5***А | Пружина вилки оттяжного рычага | |
| 19 | 5***4 | Рычаг оттяжной нажимного диска сцепления в сборе | |
| 20 | 5***3 | Диск сцепления нажимной | |
| 21 | 5***5 | Пружина | |
| 22 | 5***2 | Диск сцепления ведомый в сборе | |
| 23 | 2***П | Заклепка 4х7 | |
| 24 | 5***0 | Накладка фрикционная ведомого диска сцепления | |
| 25 | 2***П | Заклепка 4х6 | |
| 26 | 2***П | Шплинт 2,5х12 | |
| 26 | 5***0 | Палец игольчатого подшипника оттяжного рычага нажимного диска сцепления | |
| 27 | 5***9 | Ролик игольчатый подшипника оттяжного рычага 1.6х11.8 (покупное изделие) | |
| 27 | 5***9 | Ролик игольчатый подшипника оттяжного рычага 1.6х11.8 (покупное изделие) | |
| 29 | 5***2 | Палец вилки | |
| 30 | 5***8 | Вилка опорная оттяжного рычага нажимного диска сцепления | |
| 31 | 5***А | Рычаг оттяжной нажимного диска сцепления | |
| 32 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 33 | 2***8 | Болт М8-4h6hх30 | |
| 34 | 5***0 | Муфта выключения сцепления в сборе | |
| 35 | 5***1 | Подшипник в сборе (М-7580) | |
| 35 | 5***1 | Подшипник в сборе (М-7580) | |
| 36 | 5***5 | Муфта выключения сцепления | |
| 37 | 2***8 | Винт М6-6gх8 | |
| 38 | 6***0 | Крышка люка установки зажигания | |
| 39 | 2***2 | Шайба 8Л ОСТ 37.001.115-75 | |
| 40 | 2***8 | Болт М8-6gх16 | |
| 41 | 6***8 | Картер сцепления, нижняя часть | |
| 42 | 2***8 | Болт М10х1х25 | |
| 43 | 2***8 | Шайба 10,5 | |
| 44 | 2***8 | Болт М10-6gх125 | |
| 45 | 1***6 | Опора шаровая вилки подшипника выключения сцепления |
