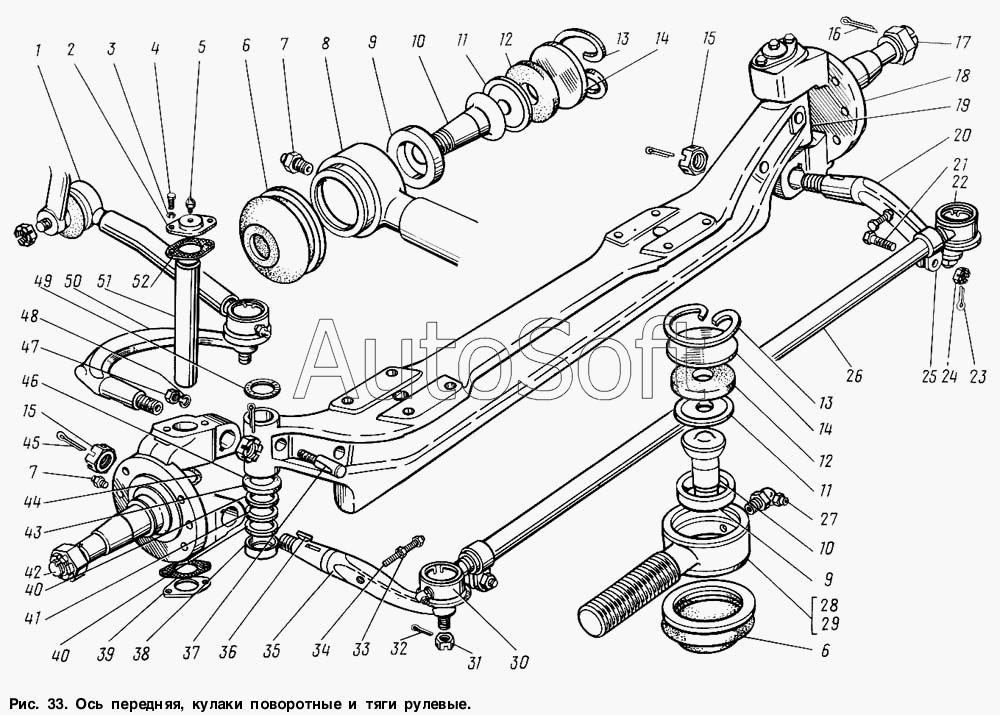

Каталог запасных частей к технике: ГАЗ-3307 (2000). Ось передняя, кулаки поворотные и тяги рулевые
29
36
36
35
34
33
32
31
30
37
28
27
26
25
24
23
22
21
45
52
51
50
49
48
47
46
45
20
44
43
42
41
40
40
39
38
6
10
10
10
9
9
8
7
7
6
11
6
5
4
3
2
1
14
19
18
17
16
15
15
14
14
13
13
13
12
12
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3307-3000012 | 3***2 | Ось передняя с тормозами в сборе | |
| 3307-3000015 | 3***5 | Ось передняя в сборе | |
| 3307-3414052 | 3***2 | Тяга рулевая поперечная в сборе | |
| 1 | 3***0 | Тяга рулевая продольная в сборе | |
| 2 | 3***1 | Крышка шкворня верхняя | |
| 3 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 4 | 2***8 | Болт М6-6gх10 | |
| 5 | 2***Ю | Клапан К1/8" | |
| 6 | 5***1 | Уплотнитель наконечника с обоймой в сборе | |
| 6 | 5***1 | Уплотнитель наконечника с обоймой в сборе | |
| 6 | 5***1 | Уплотнитель наконечника с обоймой в сборе | |
| 7 | 2***9 | Масленка 1.3 Ц6.хр ГОСТ 19853-74 | |
| 7 | 2***9 | Масленка 1.3 Ц6.хр ГОСТ 19853-74 | |
| 8 | 5***4 | Тяга продольная рулевая | |
| 9 | 5***7 | Вкладыш наконечника рулевой тяги | |
| 10 | 4***5 | Палец рулевой тяги | |
| 10 | 4***5 | Палец рулевой тяги | |
| 10 | 4***5 | Палец рулевой тяги | |
| 11 | 5***0 | Пята опорная пальца | |
| 11 | 5***0 | Пята опорная пальца | |
| 11 | 5***0 | Пята опорная пальца | |
| 12 | 5***1 | Буфер опорной пяты | |
| 12 | 5***1 | Буфер опорной пяты | |
| 13 | 5***1 | Кольцо стопорное заглушки наконечника | |
| 13 | 5***1 | Кольцо стопорное заглушки наконечника | |
| 13 | 5***1 | Кольцо стопорное заглушки наконечника | |
| 14 | 5***2 | Крышка наконечника рулевой тяги | |
| 14 | 5***2 | Крышка наконечника рулевой тяги | |
| 14 | 5***2 | Крышка наконечника рулевой тяги | |
| 15 | 2***9 | Гайка М22х1,5-6Н | |
| 15 | 2***9 | Гайка М22х1,5-6Н | |
| 16 | 2***8 | Шплинт 5х40 ОСТ 37.001.171-93 | |
| 17 | 2***8 | Гайка М24х1,5-5Н6Н | |
| 18 | 5***2 | Кулак поворотный правый в сборе | |
| 19 | 5***0 | Балка передней оси | |
| 20 | 5***0 | Рычаг рулевой трапеции правый | |
| 21 | 2***9 | Болт М10х1-6gх38 | |
| 22 | 3***6 | Наконечник тяги правый | |
| 23 | 2***9 | Шплинт 2,5х20 ОСТ 37.001.171-93 | |
| 24 | 2***9 | Гайка М10х1-6Н | |
| 25 | 5***1 | Хомут стяжной | |
| 26 | 5***4 | Тяга поперечная рулевая | |
| 27 | 2***8 | Пресс-масленка К 1/8" | |
| 28 | 5***2 | Наконечник поперечной рулевой тяги правый | |
| 29 | 5***3 | Корпус наконечника | |
| 30 | 3***7 | Наконечник поперечной рулевой тяги левый в сборе | |
| 31 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.108-93 | |
| 32 | 2***9 | Шплинт 4х32 ОСТ 37.001.171-93 | |
| 33 | 2***9 | Гайка 10х1-6Н | |
| 34 | 2***8 | Болт М10х1-6gх35 | |
| 35 | 5***1 | Рычаг рулевой трапеции левый | |
| 36 | 4***4 | Шпонка 5х9 | |
| 36 | 4***4 | Шпонка 5х9 | |
| 37 | 5***2 | Штифт стопорный шкворня | |
| 38 | 5***7 | Обойма подшипника шкворня | |
| 39 | 5***А | Крышка шкворня | |
| 40 | 5***9 | Шайба шкворня поворотного кулака упорная | |
| 41 | 5***8 | Шайба шкворня поворотного кулака упорная средняя | |
| 42 | 5***3 | Кулак поворотный левый в сборе | |
| 43 | 3***7 | Уплотнитель подшипника шкворня | |
| 44 | 5***3 | Кольцо уплотнительное | |
| 45 | 2***8 | Шплинт 5х36 | |
| 45 | 2***8 | Шплинт 5х36 | |
| 46 | 5***1 | Кулак защитный упорного подшипника шкворня | |
| 47 | 2***9 | Гайка М12х1,25-6Н | |
| 48 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 49 | 5***2 | Шайба регулировочная | |
| 50 | 5***5 | Рычаг поворотного кулака | |
| 51 | 5***9 | Шкворень поворотного кулака | |
| 52 | 5***А | Прокладка крышки шкворня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
