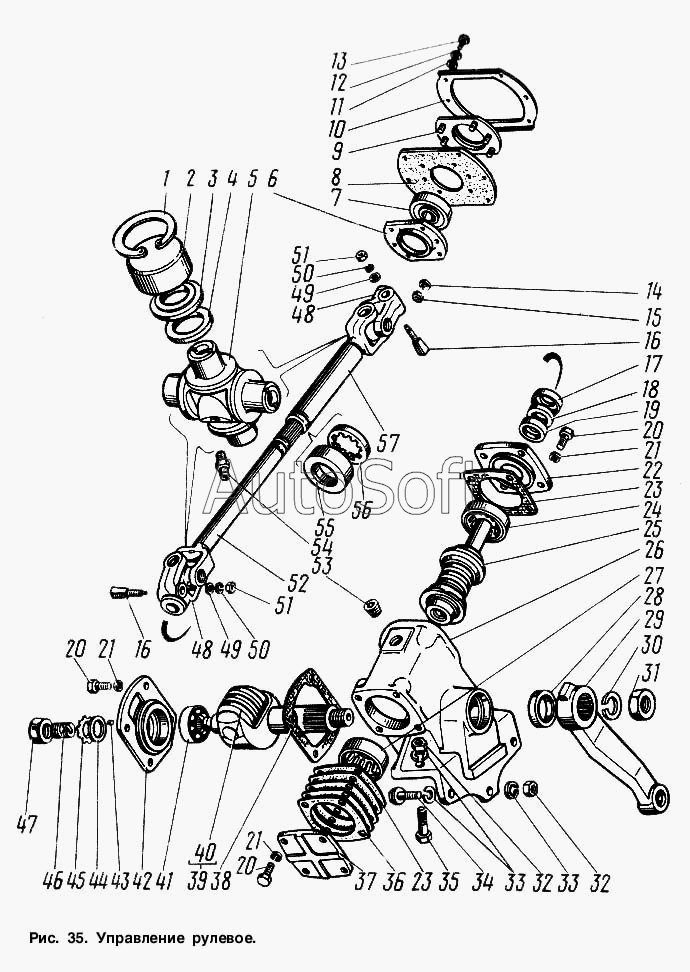

Каталог запасных частей к технике: ГАЗ-3307 (2000). Управление рулевое
34
41
41
40
40
39
38
37
36
35
42
33
33
32
32
31
30
29
28
27
27
26
49
49
16
16
50
50
57
56
55
54
53
52
51
51
25
48
48
48
47
46
45
44
43
2
5
5
5
4
4
4
3
3
3
6
2
2
2
2
2
1
1
1
15
24
24
23
23
22
21
21
21
20
20
20
19
18
17
14
13
12
11
10
9
8
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3307-3400014 | 3***4 | Механизм рулевого управления в сборе | |
| 3307-3400014-01 | 3***1 | Механизм рулевого управления | |
| 1 | 0***4 | Кольцо стопорное подшипника | |
| 1 | 0***4 | Кольцо стопорное подшипника | |
| 1 | 0***4 | Кольцо стопорное подшипника | |
| 2 | 9***7 | Подшипник ТУ 37.006.065-74 | |
| 2 | 9***7 | Подшипник ТУ 37.006.065-74 | |
| 2 | 9***7 | Подшипник ТУ 37.006.065-74 | |
| 2 | 9***7 | Подшипник ТУ 37.006.065-74 | |
| 2 | 9***7 | Подшипник ТУ 37.006.065-74 | |
| 2 | 9***7 | Подшипник ТУ 37.006.065-74 | |
| 3 | 0***6 | Обойма сальника | |
| 3 | 0***6 | Обойма сальника | |
| 3 | 0***6 | Обойма сальника | |
| 4 | 0***7 | Сальник крестовины вала | |
| 4 | 0***7 | Сальник крестовины вала | |
| 4 | 0***7 | Сальник крестовины вала | |
| 5 | 0***5 | Крестовина кардана | |
| 5 | 0***5 | Крестовина кардана | |
| 5 | 0***5 | Крестовина кардана | |
| 6 | 4***6 | Крышка подшипника | |
| 7 | 1***7 | Подшипник в сборе | |
| 8 | 4***0 | Уплотнитель пола кабины | |
| 9 | 4***4 | Крышка подшипника с болтами | |
| 10 | 4***2 | Чашка уплотнителя | |
| 11 | 2***2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 12 | 2***9 | Шайба 6 ОСТ 37.001.144-96 | |
| 13 | 2***9 | Болт М6-6gх16 ОСТ 37.001.123-96 | |
| 14 | 2***2 | Шайба 6Л ОСТ 37.001.115-75 | |
| 15 | 2***9 | Гайка М6-6Н ОСТ 37.001.124-93 | |
| 16 | 4***7 | Клин рулевого управления | |
| 17 | 3***5 | Чашка войлочной шайбы | |
| 18 | 3***4 | Шайба войлочная вала рулевого управления | |
| 19 | 6***5 | Манжета в сборе | |
| 20 | 2***9 | Болт М10-4hх25 | |
| 21 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 22 | 5***7 | Крышка верхняя | |
| 23 | 5***5 | Прокладка толщиной 0,17 мм | |
| 24 | 9***К | Подшипник с сепаратором и верхним кольцом в сборе | |
| 24 | 9***К | Подшипник с сепаратором и верхним кольцом в сборе | |
| 25 | 4***5 | Вал рулевого механизма с червяком в сборе | |
| 26 | 5***0 | Картер рулевого механизма в сборе | |
| 27 | 9***К | Подшипник с сепаратором и нижним кольцом в сборе | |
| 27 | 9***К | Подшипник с сепаратором и нижним кольцом в сборе | |
| 28 | 5***2 | Манжета в сборе | |
| 29 | 5***0 | Сошка рулевого управления | |
| 30 | 2***2 | Шайба 24Л ОСТ 37.001.115-75 | |
| 31 | 2***9 | Гайка М24х1,5-4Н6Н | |
| 32 | 2***9 | Гайка М12-4Н5Н | |
| 33 | 2***2 | Шайба 12.ОТ ОСТ 37.001.115-75 | |
| 34 | 4***9 | Болт М12-6gх35 | |
| 35 | 2***9 | Болт М12-6gх40 ОСТ 37.001.123-96 | |
| 36 | 5***6 | Прокладка верхней крышки | |
| 37 | 5***1 | Крышка нижняя | |
| 38 | 5***4 | Прокладка боковой крышки картера рулевого управления | |
| 39 | 5***0 | Вал сошки с роликом в сборе | |
| 40 | 7***Х | Подшипник ГОСТ 520-89 | |
| 40 | 7***Х | Подшипник ГОСТ 520-89 | |
| 41 | 9***К | Подшипник в сборе | |
| 41 | 9***К | Подшипник в сборе | |
| 42 | 5***3 | Крышка картера боковая | |
| 43 | 2***П | Штифт 5х8 | |
| 44 | 5***1 | Прокладка стопорной шайбы | |
| 45 | 5***2 | Шайба стопорная | |
| 46 | 5***0 | Винт регулировочный | |
| 47 | 5***7 | Гайка | |
| 48 | 4***8 | Вилка вала рулевого управления | |
| 48 | 4***8 | Вилка вала рулевого управления | |
| 48 | 4***8 | Вилка вала рулевого управления | |
| 49 | 2***9 | Шайба 8 ОСТ 37.001.144-96 | |
| 50 | 2***2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 51 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 52 | 3***2 | Вал карданный нижний в сборе | |
| 53 | 2***П | Пробка КГ 1/2" | |
| 54 | 2***9 | Масленка 1.1 Ц6.хр ГОСТ 19853-74 | |
| 55 | 4***2 | Обойма уплотнителя | |
| 56 | 4***0 | Уплотнитель шлицевой втулки | |
| 57 | 4***0 | Вал карданный шлицевой рулевого управления в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
