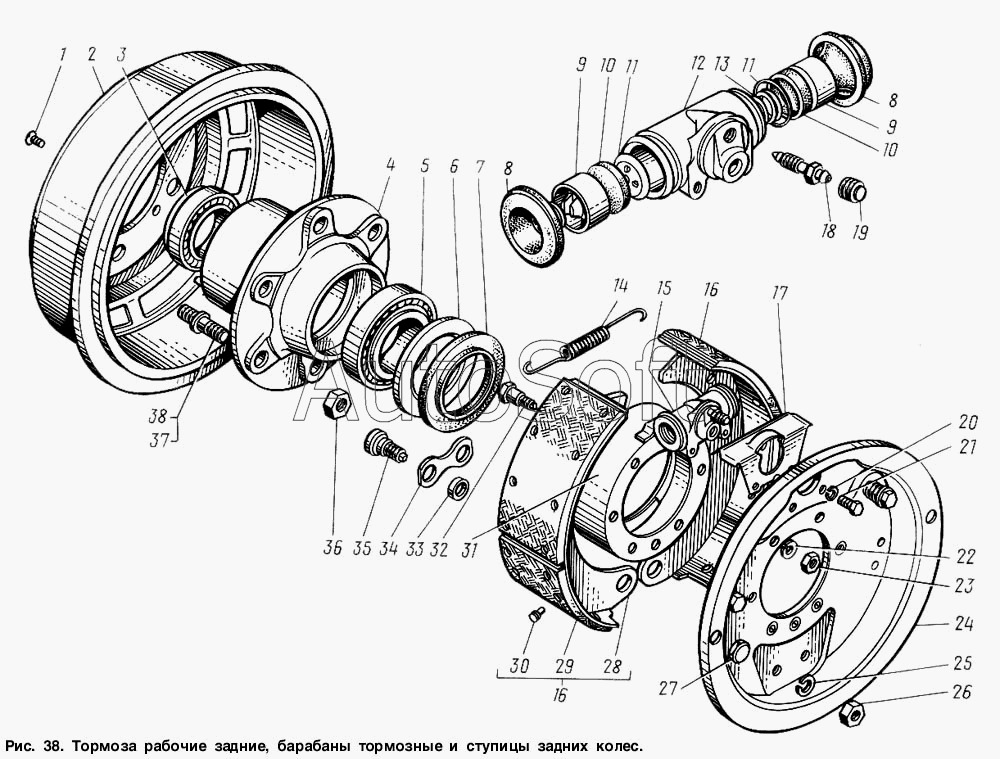

Каталог запасных частей к технике: ГАЗ-3307 (2000). Тормоза рабочие задние и барабаны тормозные и ступицы задних колес
1
2
2
3
3
4
4
5
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3307-3502011 | 3***1 | Тормоз задний в сборе | |
| 53-3104010-05 | 5***5 | Ступица с тормозным барабаном заднего колеса правая | |
| 53-3104011-05 | 5***5 | Ступица левая и барабан тормозной заднего колеса | |
| 1 | 2***8 | Винт М10-6gх20 | |
| 2 | 5***3 | Барабан тормозной задний в сборе | |
| 2 | 5***3 | Барабан тормозной задний в сборе | |
| 3 | У***А | Подшипник ГОСТ 520-89 | |
| 3 | У***А | Подшипник ГОСТ 520-89 | |
| 4 | 5***2 | Ступица заднего колеса | |
| 4 | 5***2 | Ступица заднего колеса | |
| 5 | 6***А | Подшипник роликовый конический 6-7515А ГОСТ 27365-87 | |
| 5 | 6***А | Подшипник роликовый конический 6-7515А ГОСТ 27365-87 | |
| 6 | 5***0 | Шайба упорная сальника ступицы | |
| 7 | 5***2 | Манжета ступицы заднего колеса в сборе | |
| 8 | 5***8 | Колпак защитный | |
| 9 | 4***2 | Поршень в сборе | |
| 10 | 5***1 | Манжета | |
| 11 | 5***2 | Чашка распорная | |
| 12 | 5***6 | Цилиндр колесный | |
| 13 | 5***3 | Пружина колесного цилиндра | |
| 14 | 5***5 | Пружина | |
| 15 | 4***0 | Цилиндр колесный заднего тормоза в сборе | |
| 16 | 3***0 | Колодка заднего тормоза с фрикционными накладками в сборе | |
| 17 | 5***1 | Экран колесного цилиндра | |
| 18 | 5***8 | Клапан прокачки колесного цилиндра | |
| 19 | 1***9 | Колпачок перепускного клапана колесного цилиндра тормоза защитный | |
| 20 | 2***2 | Шайба 10 ОТ ОСТ 37.001.115-75 | |
| 21 | 2***9 | Болт М10-6gх20 ОСТ 37.001.123-96 | |
| 22 | 2***2 | Шайба 12Л ОСТ 37.001.115-75 | |
| 23 | 2***9 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 24 | 5***2 | Щит заднего тормоза в сборе | |
| 25 | 2***2 | Шайба 16.ОТ ОСТ 37.001.115-75 | |
| 26 | 2***9 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 27 | 5***4 | Заглушка | |
| 28 | 3***5 | Колодка заднего тормоза в сборе | |
| 29 | 5***1 | Накладка фрикционная колодки заднего тормоза | |
| 30 | 2***П | Заклепка 5х10 | |
| 31 | 5***1 | Маслоотражатель заднего тормоза в сборе | |
| 32 | 2***1 | Болт М12х1,25-6gх33 | |
| 33 | 4***8 | Втулка опорного пальца колодок тормоза | |
| 34 | 4***0 | Пластина опорных пальцев | |
| 35 | 4***8 | Палец эксцентриковый | |
| 36 | 2***П | Гайка М20х1,5-6Н | |
| 37 | 5***1 | Болт ступицы переднего колеса правая резьба | |
| 38 | 5***1 | Болт ступицы переднего колеса левая резьба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
