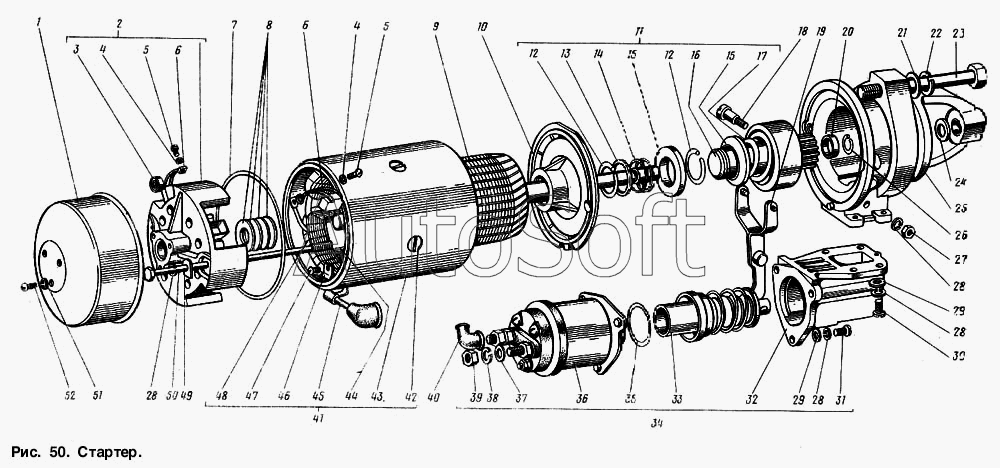

Каталог запасных частей к технике: ГАЗ-3307 (2000). Стартер
40
27
28
28
28
28
29
29
30
31
32
33
34
35
36
37
38
39
26
41
42
43
44
45
46
47
48
49
50
51
52
13
2
3
4
4
5
5
6
6
7
8
9
10
11
12
12
1
14
15
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С***1 | Кожух защитный | |
| 2 | С***0 | Крышка со стороны коллектора в сборе | |
| 3 | С***4 | Пружина щетки | |
| 4 | Ш***0 | Шайба 5Т ГОСТ 6402-70 | |
| 5 | В***0 | Винт 2М5х12 ГОСТ 17473-80 | |
| 6 | Ф***2 | Щетка в сборе | |
| 6 | Ф***2 | Щетка в сборе | |
| 7 | С***2 | Кольцо уплотнительное | |
| 8 | С***9 | Шайба регулировочная | |
| 9 | С***0 | Якорь стартера в сборе | |
| 10 | С***А | Подшипник в сборе | |
| 11 | С***1 | Привод в сборе | |
| 12 | С***2 | Кольцо пружинное | |
| 13 | С***6 | Чашка | |
| 14 | С***4 | Пружина | |
| 15 | С***1 | Втулка отводки | |
| 16 | С***1 | Муфта привода в сборе | |
| 17 | С***А | Пружина | |
| 18 | С***4 | Ось рычага | |
| 19 | С***0 | Рычаг включения привода в сборе | |
| 20 | С***3 | Шпилька стяжная | |
| 21 | 2***9 | Шайба 12 | |
| 22 | 2***9 | Шайба 12 | |
| 23 | 2***9 | Болт М12-6hх140 | |
| 24 | С***5 | Шайба | |
| 25 | С***0 | Крышка со стороны привода в сборе | |
| 26 | С***7 | Кольцо замковое | |
| 27 | Г***0 | Гайка М6 ГОСТ 5927-70 | |
| 28 | 4***5 | Шайба 6Т ГОСТ 6402-70 | |
| 29 | С***8 | Шайба | |
| 30 | В***0 | Винт 2М6х20 ГОСТ 17473-80 | |
| 31 | В***0 | Винт М6х16 ГОСТ 17473-80 | |
| 32 | С***5 | Основание реле | |
| 33 | С***0 | Якорь в сборе | |
| 34 | С***0 | Реле стартера в сборе | |
| 35 | С***8 | Кольцо уплотнительное | |
| 36 | С***0 | Ярмо с крышкой в сборе | |
| 37 | Ш***8 | Шайба 8 ГОСТ 10450-68 | |
| 38 | Ш***0 | Шайба 8Н ГОСТ 6402-70 | |
| 39 | 2***9 | Гайка М8-6Н ОСТ 37.001.124-93 | |
| 40 | С***2 | Наконечник | |
| 41 | С***0 | Корпус в сборе | |
| 42 | С***5 | Винт полюса | |
| 43 | С***1 | Корпус | |
| 44 | С***2 | Полюс | |
| 45 | С***0 | Вывод в сборе | |
| 46 | С***6 | Втулка изоляционная | |
| 47 | В***0 | Вккт 2М5х8 ГОСТ 71473-80 | |
| 48 | С***0 | Катушка возбуждения в сборе | |
| 49 | С***1 | Шайба специальная | |
| 50 | С***3 | Шпилька стяжная | |
| 51 | 4***3 | Шайба 4 ОСТ 37.001.115-75 | |
| 52 | В***8 | Винт крепления кожуха 2М4х8 ГОСТ 17473-80 |
