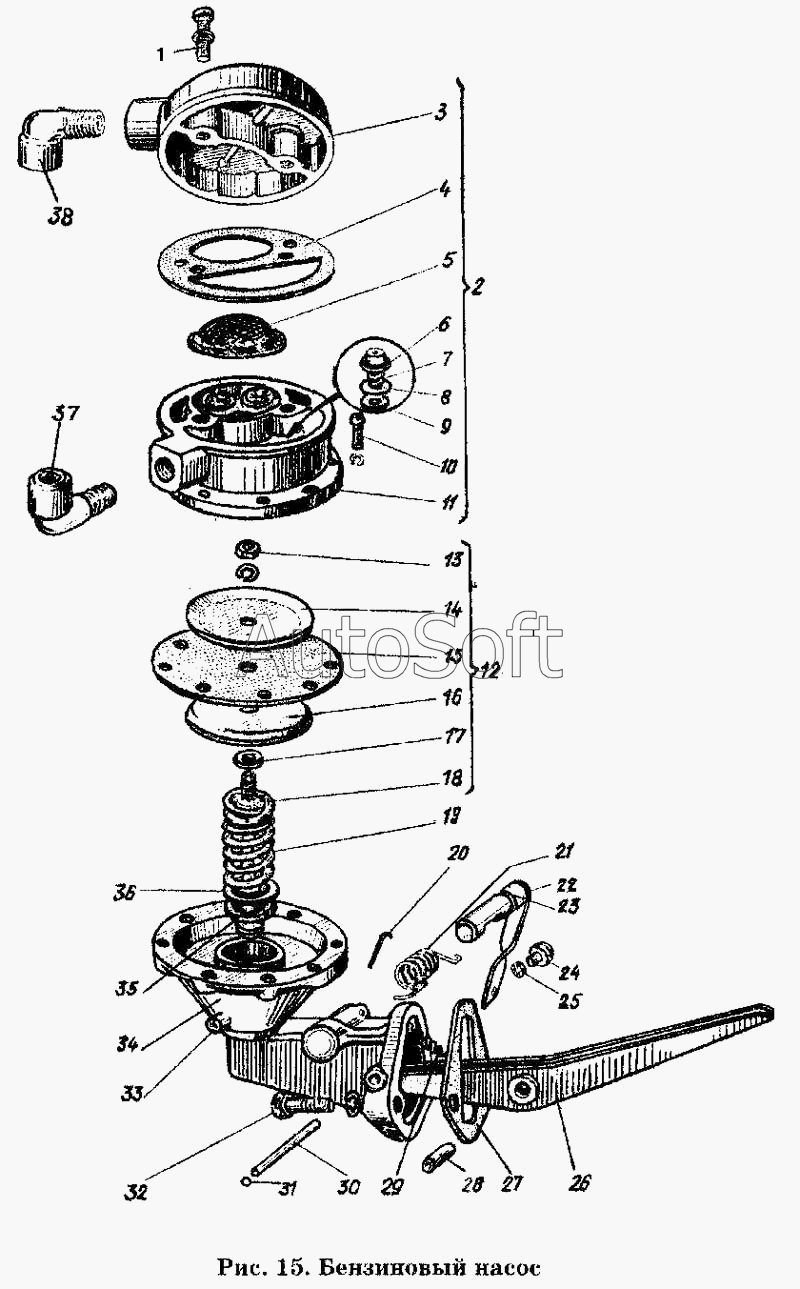

Каталог запасных частей к технике: ГАЗ-53 А (1989). Бензиновый насос
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13-1106010-12 | 1***2 | Насос топливный в сборе (Б9Д-И) | |
| 13-1106090-Б | 1***Б | Корпус топливного насоса в сборе | |
| 252133-П2 | 2***2 | Шайба 5Т ОСТ 37.001.115-75 | |
| 252134-П29 | 2***9 | Шайба 6 | |
| 252156-П2 | 2***2 | Шайба 10Л ОСТ 37.001.115-75 | |
| 260304-П29 | 2***9 | Заглушка | |
| 340033-П | 3***П | Шарик Ш7,144 мм Н ГОСТ 3722-60 | |
| 51А-1106016 | 5***6 | Головка топливного насоса с клапанами в сборе | |
| Н23959-П29 | Н***9 | Шайба 6 | |
| 1 | 2***1 | Винт М6х25 | |
| 2 | 5***А | Головка бензинового насоса в сборе | |
| 3 | 5***Б | Крышка головки бензинового насоса | |
| 4 | 1***8 | Прокладка крышки насоса | |
| 5 | 5***5 | Фильтр бензинового насоса в сборе | |
| 6 | 5***6 | Обойма клапана | |
| 7 | 5***7 | Пружина | |
| 8 | 5***3 | Пластина клапана | |
| 9 | 1***Б | Клапан топливного насоса | |
| 10 | 2***9 | Винт М6-6gх16 ОСТ 37.001.128-96 | |
| 11 | 5***8 | Головка насоса | |
| 12 | 5***0 | Диафрагма топливного насоса в сборе | |
| 13 | 2***9 | Гайка М5-6Н ОСТ 37.001.124-93 | |
| 14 | 5***7 | Шайба диафрагмы верхняя | |
| 15 | 1***2 | Диафрагма топливного насоса | |
| 16 | 5***6 | Шайба диафрагмы нижняя | |
| 17 | 5***9 | Шайба уплотнительная | |
| 18 | 5***4 | Тяга диафрагмы | |
| 19 | 5***0 | Пружина | |
| 20 | 5***3 | Шплинт-проволока | |
| 21 | 5***5 | Пружина рычага ручного привода | |
| 22 | 5***5 | Валик ручного привода бензинового насоса с рычагом в сборе | |
| 23 | 5***0 | Уплотнитель | |
| 24 | К***А | Пробка | |
| 25 | 1***9 | Прокладка | |
| 26 | 1***3 | Рычаг бензинового насоса | |
| 27 | 1***0 | Прокладка топливного насоса | |
| 28 | 1***Б | Втулка рычага | |
| 29 | 5***8 | Пружина рычага | |
| 30 | 1***8 | Валик рычага | |
| 31 | 3***П | Шарик Ш7,144 мм Н ГОСТ 3722-60 | |
| 32 | 2***8 | Болт М10х28 крепления насоса к двигателю | |
| 33 | К***3 | Сетка корпуса | |
| 34 | 1***4 | Корпус топливного насоса | |
| 35 | 5***4 | Уплотнитель тяги диафрагмы | |
| 36 | 5***3 | Держатель | |
| 37 | 2***4 | Штуцер КГ 1/4" | |
| 38 | 2***4 | Штуцер К 1/4 входной |
